Independen Sistem daya DC tertanam 48VDC 200A-400A dapat disediakan secara fleksibel untuk lokasi dalam ruangan mana pun atau kabinet daya telekomunikasi luar ruangan jika diperlukan. Bertindak sebagai pihak yang dapat diandalkan sistem daya stasiun pangkalan, kapasitas maksimumnya berkisar dari 18kW (200A) hingga 27kW (400A)Berdasarkan generasi baru catu daya penyearah Modul ini menghadirkan efisiensi dan kepadatan daya yang sangat tinggi untuk menghemat listrik dan mengurangi jejak karbon bagi pelanggan.
Karena standarnya Struktur daya terintegrasi 19 inciSistem ini dapat dipasang dengan mudah ke berbagai konfigurasi. Komponen dasar sub-rak meliputi unit distribusi serbaguna, unit kontrol cerdas (SMU), dan slot hot-swappable untuk 6 (200A) hingga 9 (400A) penyearah. Pemutus tegangan rendah (LVD) disertakan untuk meningkatkan waktu pengosongan dan kesehatan baterai yang optimal. Selain itu, bagian distribusi instalasi secara strategis dibagi menjadi dua cabang posisi pemutus sirkuit, di mana arus di setiap cabang dipantau secara tepat oleh pengontrol.
Sistem daya DC terintegrasi 48VDC (200A/400A) independen ini merupakan solusi daya digital berdaya tinggi dan berdensitas daya tinggi yang dirancang untuk rak standar 19 inci. Tersedia dalam konfigurasi 5U (hingga 18kW) dan 6U (hingga 27kW), sistem ini secara mulus mengintegrasikan modul penyearah R4850G2, distribusi daya canggih, dan unit monitor cerdas SMU48B untuk memastikan pengoperasian yang andal dan berkelanjutan untuk lokasi telekomunikasi.

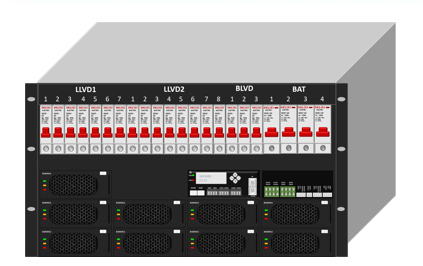

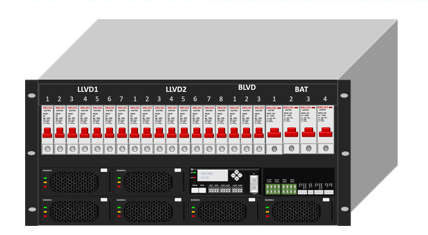

Tampilan Rangka Daya 300A

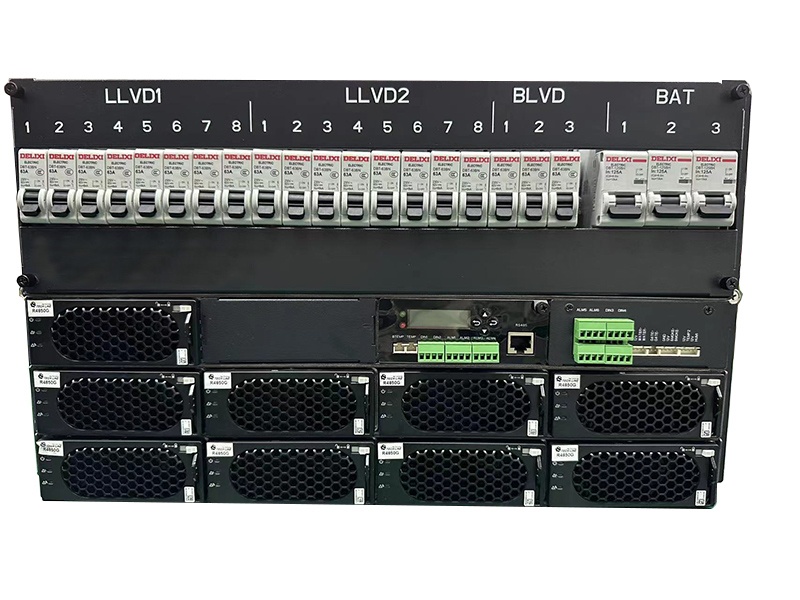

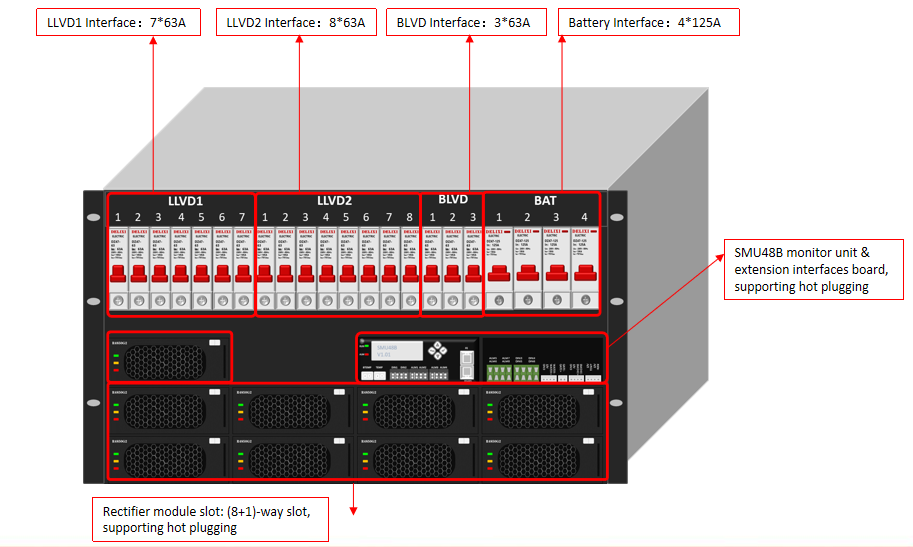

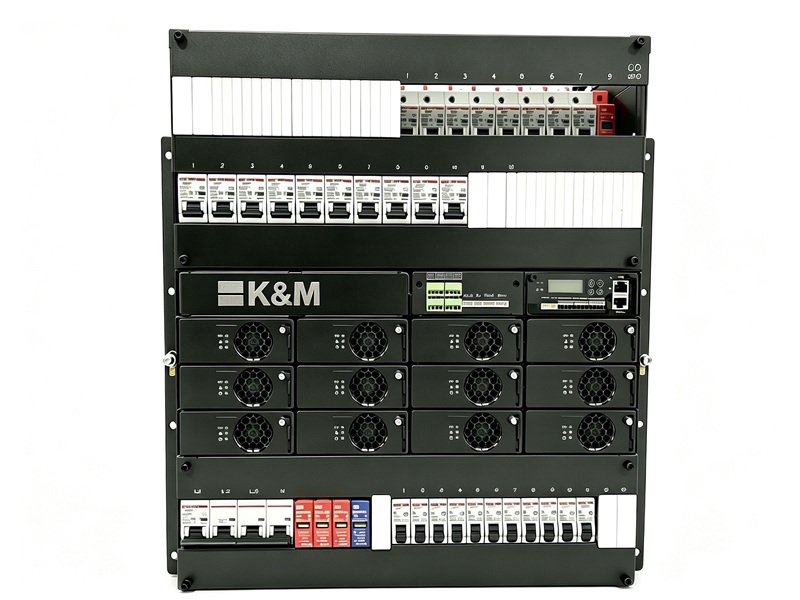

Tampilan Rangka Daya 400A
| Jenis Produk | Sistem 5U  | Sistem 6U  | |
|---|---|---|---|
| Sistem | Dimensi (lebar, kedalaman, dan tinggi) | 533mm(Lebar) × 426mm(Kedalaman) × 220mm(Tinggi, Tinggi) | 533mm(Lebar) × 426mm(Kedalaman) × 268mm(Tinggi, Tinggi) |
| Mode instalasi | Dipasang pada rak atau kabinet 19 inci | Dipasang pada rak atau kabinet 19 inci | |
| Mode Pemeliharaan | Depan | Depan | |
| Berat | ≤20kg (tanpa penyearah) | ≤22kg (tanpa penyearah) | |
| masukan | Mode Masukan | Sistem tiga fasa empat kawat 380V (kompatibel dengan 220 V AC satu fasa) | Sistem tiga fasa empat kawat 380V (kompatibel dengan 220 V AC satu fasa) |
| Frekuensi Masukan | 45-66 Hz, nilai nominal: 50/60Hz | 45-66 Hz, nilai nominal: 50/60Hz | |
| Kapasitas Masukan | 3W+N+P | 3W+N+P | |
| Keluaran | Tegangan Keluaran | 43,2-58 VDC, nilai nominal: 53,5 VDC | 43,2-58 VDC, nilai nominal: 53,5 VDC |
| Kapasitas Maksimum | 15-18KW (176VAC~300VAC) 9KW~18KW (85VAC~175VAC Penurunan daya linier) | 24-27KW (176VAC~300VAC) 12KW~27KW (85VAC~175VAC Penurunan daya linier) | |
| Efisiensi puncak | 96,2% | 96,2% | |
| Akurasi stabilisasi tegangan | ≤±0,6% | ≤±0,6% | |
| Arus keluaran nominal | 250A (kompatibel 300A) | 400A (kompatibel 450A) | |
| Antarmuka keluaran | Pemutus Sirkuit Baterai: 4 * 125A Antarmuka LLVD1: 7*63A; Antarmuka LLVD2: 8*63A; Antarmuka BLVD: 3*63A; | Pemutus Sirkuit Baterai: 4 * 125A Antarmuka LLVD1: 7*63A; Antarmuka LLVD2: 8*63A; Antarmuka BLVD: 3*63A; | |
Modul pemantauan SMU48B adalah unit pemantauan kecil, terutama untuk memeriksa status operasi sistem tenaga dan mengontrol pengoperasian sistem tenaga. Modul ini menyediakan berbagai antarmuka seperti antarmuka sensor, port koneksi CAN, antarmuka RS 485, antarmuka kontak kering input/output, dll., yang dapat digunakan untuk mengelola lingkungan lokasi dan pelaporan alarm. Pada saat yang sama, modul ini dapat berkomunikasi jarak jauh dengan manajemen jaringan pihak ketiga yang mendukung protokol umum untuk mengelola sistem tenaga dari jarak jauh.
Modul Pemantauan (SMU48B)
| Masukan sinyal | Input kuantitas analog 2 arah (Baterai dan suhu lingkungan) Antarmuka sensor: antarmuka suhu dan kelembaban * 1 antarmuka asap * 1 antarmuka air * 1 antarmuka pintu * 1 6 Input kontak kering nomor |
| Keluaran alarm | Titik kontak kering 8 arah | |
| Port komunikasi | RS485/FE | |
| Penyimpanan Log | Hingga 1.000 catatan alarm historis | |
| Mode tampilan | LCD 128*48 | |
| lingkungan | Suhu Operasional | -25℃ hingga +75℃ (-40℃ dapat digunakan sebagai titik awal) |
| Suhu Penyimpanan | -40℃ hingga +70℃ | |
| Kelembaban pengoperasian | 5% - 95% (tidak mengembun) | |
| Ketinggian | ≤ 3000 m (Saat ketinggian berkisar antara 3000 m hingga 5000 m, suhu operasi menurun sebesar 1°C untuk setiap penambahan 200 m.) |
| Barang | Spesifikasi |
|---|---|
| Fitur deteksi | Deteksi informasi AC dan DC |
| Deteksi informasi modul penyearah dan modul surya | |
| Deteksi informasi baterai | |
| Alarm suhu tinggi dan rendah baterai | |
| Deteksi suhu dan kelembapan lingkungan, suhu baterai, magnet pintu, asap, genangan air, dan informasi lingkungan lainnya. | |
| Deteksi sinyal input kontak kering 6 arah / Deteksi baterai, sekering beban | |
| Fitur manajemen | Manajemen pengisian daya baterai dan pengisian daya mengambang / Kompensasi suhu baterai |
| Manajemen pengisian daya baterai dan pembatasan arus. | |
| Perlindungan tegangan rendah baterai saat daya rendah | |
| Manajemen pengujian baterai / Deteksi kapasitas sisa baterai | |
| Level 5 adalah manajemen pematian daya independen / Dua mode pematian pengguna (waktu / tegangan) | |
| 4. Pengukuran daya pengguna (pengukuran daya pengisian) / Menyimpan informasi daya pengguna secara berkala | |
| Manajemen peringatan | Alarm dapat dihubungkan ke kontak kering keluaran, mendukung 8 kontak kering keluaran, dan dapat diatur untuk terbuka secara normal. |
| Tingkat alarm dapat diatur (darurat / mati) / Mengingatkan pengguna melalui lampu indikator, suara alarm (opsional diaktifkan / dinonaktifkan) | |
| 1.000 catatan alarm historis | |
| Antarmuka cerdas | 1 antarmuka FE utara, protokol total 1 antarmuka RS485 menghadap selatan untuk mengelola peralatan yang terhubung |
R4850G adalah modul penyearah digital dengan efisiensi tinggi dan kepadatan daya tinggi, yang mampu mencapai rentang tegangan input yang luas, dengan output default 53,5V DC. Modul ini memiliki keunggulan fungsi soft start, fungsi proteksi yang sempurna, noise rendah, dan dapat digunakan secara paralel. Melalui pemantauan catu daya, modul ini mampu melakukan pemantauan real-time terhadap status modul penyearah, beban, dan fungsi pengaturan tegangan output.
Barang  | Spesifikasi | Barang | Spesifikasi |
|---|---|---|---|
| produktivitas | >95% (230V AC, beban 30%~80%) | tegangan kerja | 85V AC~300V AC |
| Dimensi | 40,8mm×105mm×269mm | frekuensi | 45Hz~66Hz, nilai nominal: 50Hz/60Hz |
| Berat | <2 kg | Arus masukan terukur | ≤17A |
| Mode pendinginan | pendinginan udara paksa | faktor daya | ≥0,99 (beban 100%) |
| Proteksi tekanan berlebih pada input | >300V AC, rentang pemulihan: 290V AC~300V AC | THD | ≤5% (beban 50%~100%) |
| Aktifkan perlindungan tegangan rendah. | Tegangan AC <80V, rentang pemulihan: 80V AC~90V AC | tegangan keluaran | Tegangan DC 42V~58V, nilai nominal: 53,5VDC |
| Output disediakan untuk perlindungan terhadap korsleting. | Korsleting jangka panjang, korsleting hilang dan dapat dipulihkan. | Akurasi tekanan yang stabil | ≤±0,2%Vo |
| Perlindungan tegangan berlebih pada output | Rentang tegangan: 56V DC~60V DC | daya keluaran | 3000W (176AC~300VAC) 1250W~3000W (penurunan linier 85~175VAC) |
| Waktu mulai | 3 detik~10 detik | Output tersebut menyimpan waktu. | >10ms |
| Konsumsi daya siaga | ≤5W | MTBF | >500.000 jam (25℃) |

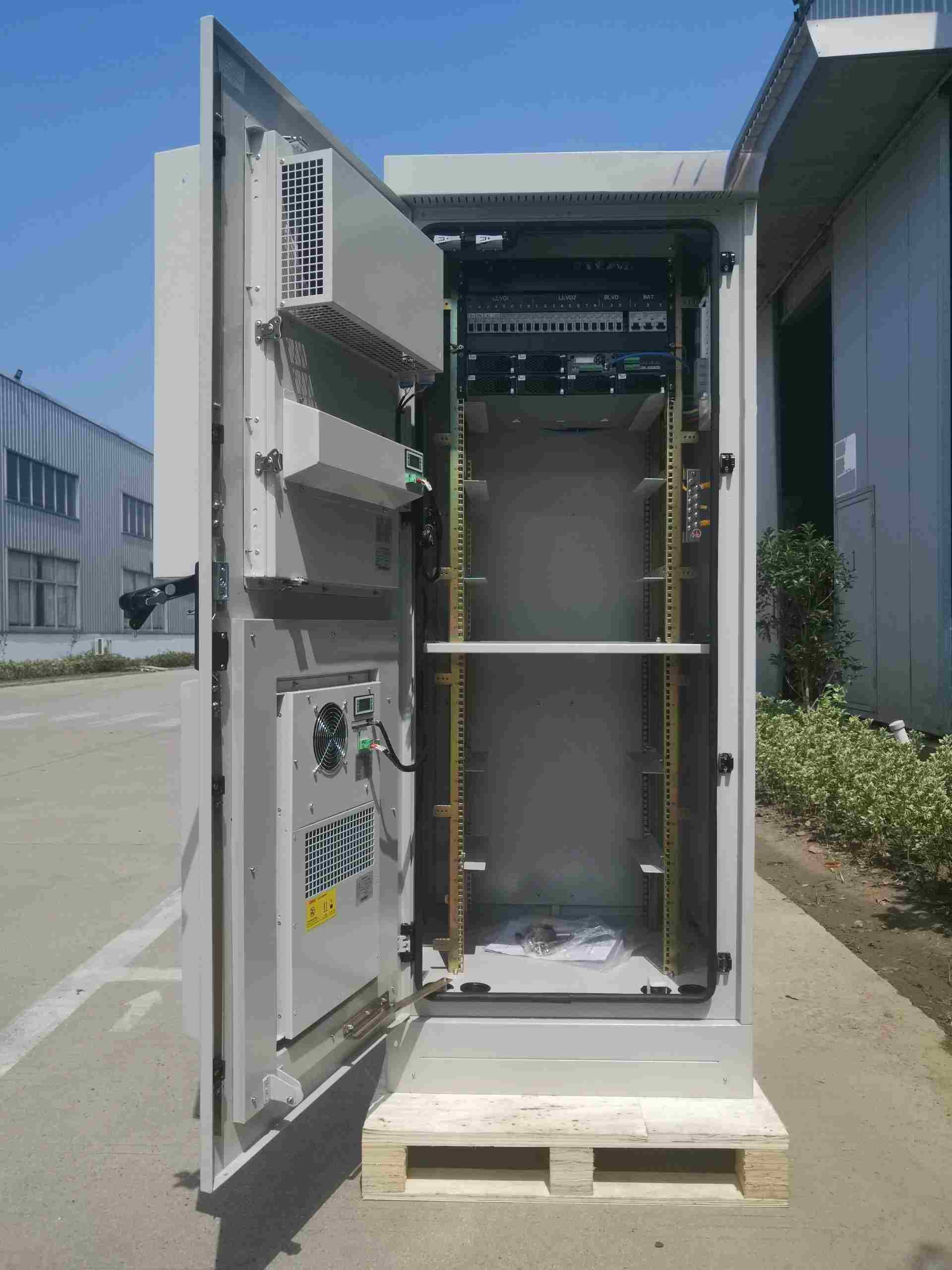

Tampilan implementasi dunia nyata dari konfigurasi sistem daya 5U di dalam kabinet luar ruangan terintegrasi.

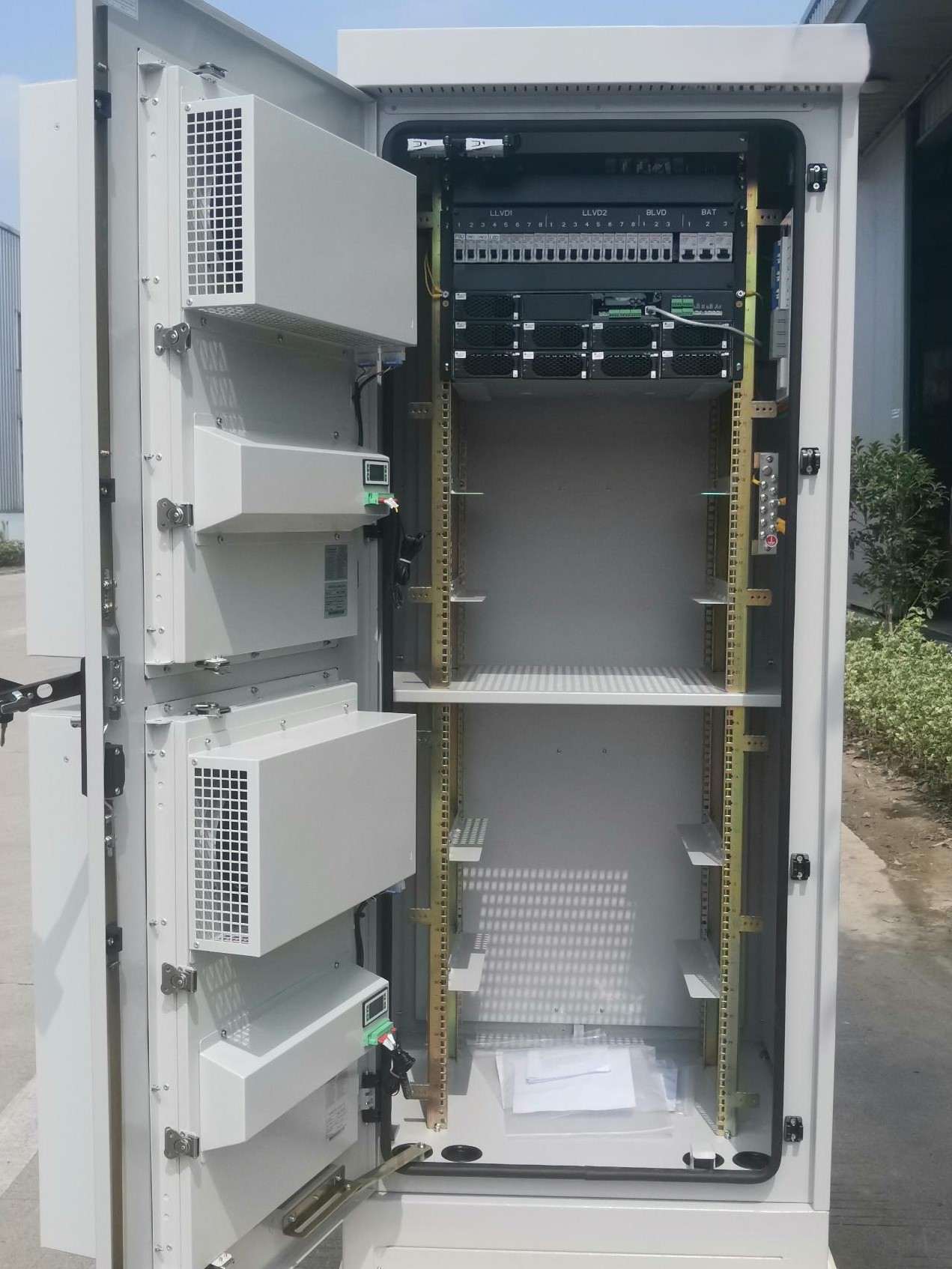

Tampilan konfigurasi sistem daya 6U, yang menyediakan ruang yang cukup untuk integrasi peralatan dan baterai.

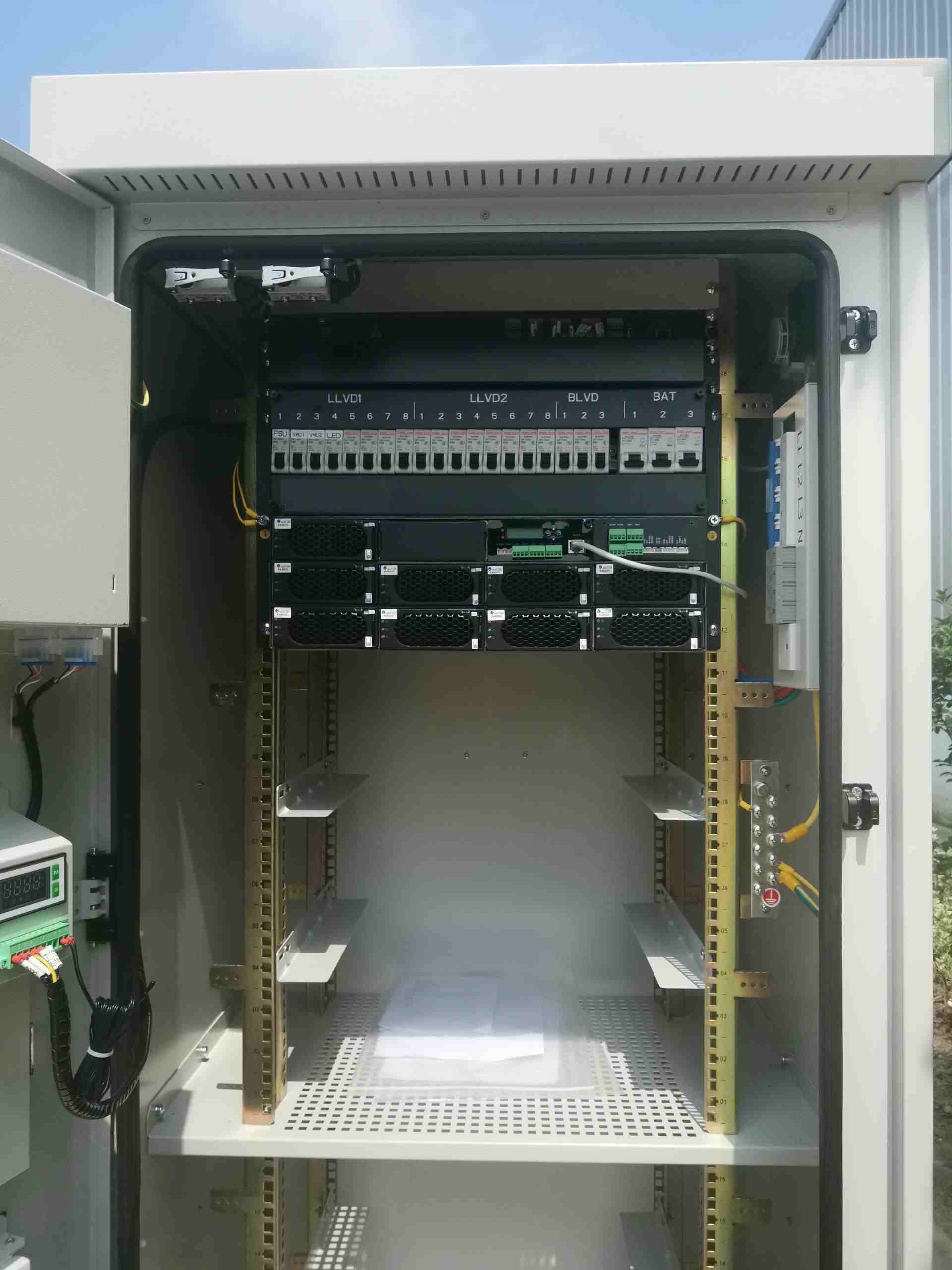

Tampilan detail tata letak penempatan 6U, menyoroti struktur internal modular dan manajemen ruang yang terorganisir.
