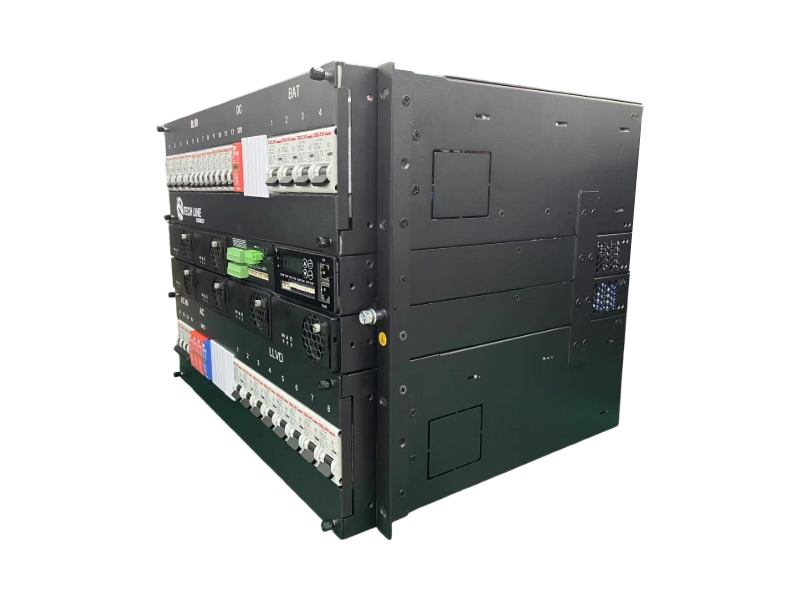

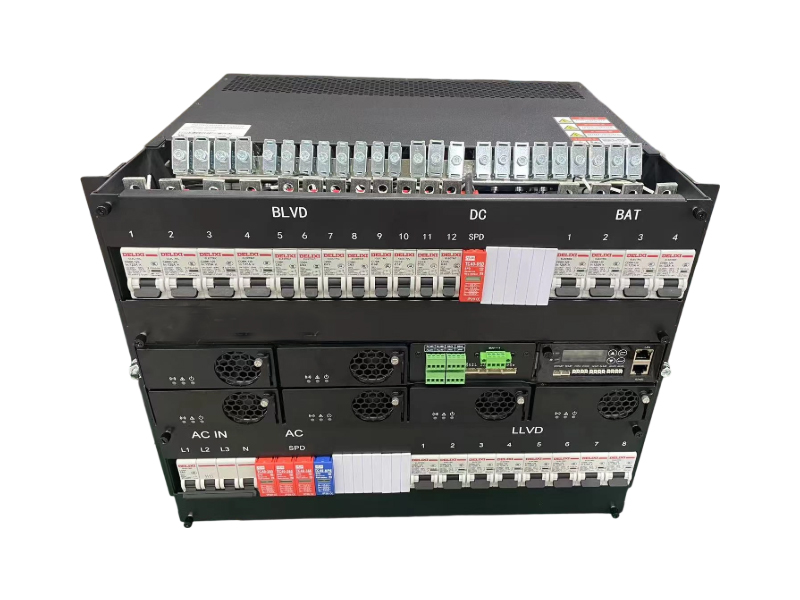

Sistem Daya DC Tertanam 24kW 450A Sub-Rak Penyearah Telekomunikasi 19 Inci
Itu HHY48400-H8A5KM merupakan teknologi mutakhir, Sistem catu daya DC tertanam yang dipasang pada rak 19 inci Dirancang khusus untuk aplikasi telekomunikasi modern dan stasiun pangkalan. Dengan kapasitas maksimum 24kW yang kuat dan arus keluaran terukur hingga 450A, produk ini memastikan sumber daya 53,5VDC yang sangat stabil untuk infrastruktur jaringan penting dalam berbagai kondisi jaringan.
Sub-rak modular ini dapat menampung hingga enam penyearah HHY4875G1 4000W yang dapat dilepas pasang (hot-swappable), mencapai efisiensi puncak yang luar biasa sebesar 96,2% untuk mengurangi biaya energi operasional secara signifikan. Sub-rak ini memiliki kerangka distribusi daya yang sangat andal, termasuk input AC ganda (kompatibel dengan 380V 3-fase dan 220V satu fase), manajemen beban LLVD dan BLVD terpisah, dan Perangkat Perlindungan Lonjakan Level C (SPD) terintegrasi pada jalur AC dan DC untuk keamanan peralatan yang maksimal.
HHY48400-H8A5KM adalah solusi catu daya terintegrasi tinggi yang dapat dipasang pada rak 19 inci, dirancang untuk jaringan telekomunikasi dengan kepadatan tinggi. Dengan daya keluaran maksimum 24kW (450A), sistem ini memastikan daya 48VDC tanpa gangguan untuk infrastruktur penting, mendukung input jaringan listrik dan generator dengan perlindungan lonjakan arus tingkat lanjut.

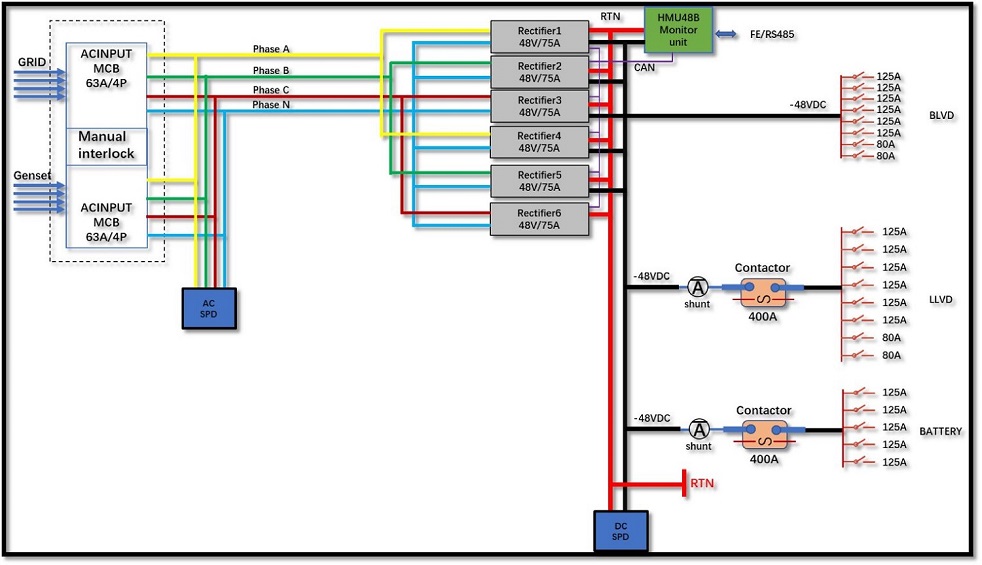

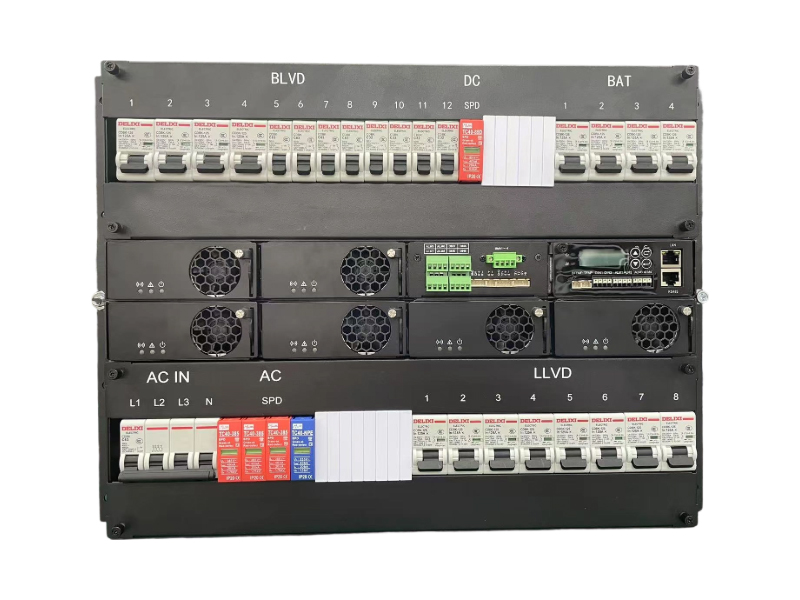

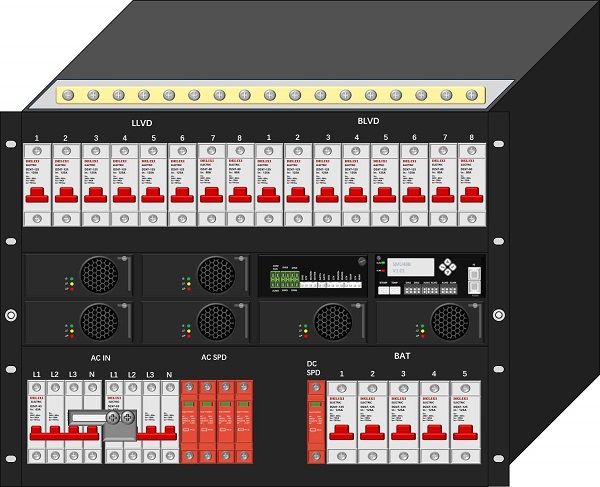

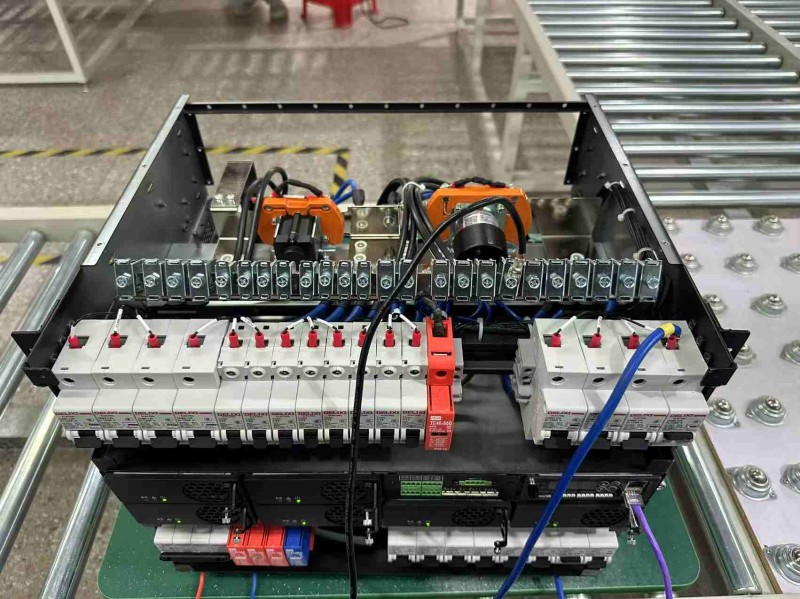

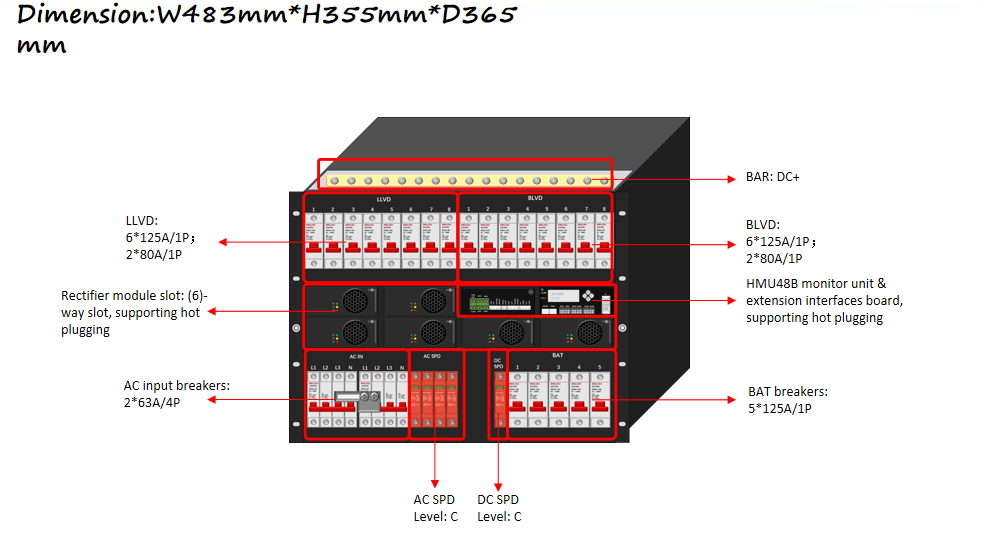

Sub-rak tersebut dibagi secara cerdas untuk memisahkan input AC, distribusi DC, slot penyearah, dan inti pemantauan cerdas. Sistem ini mencakup skema kelistrikan yang menunjukkan distribusi fail-safe dari jaringan/genset, melalui penyearah, hingga ke pemutus beban multi-level (LLVD/BLVD).

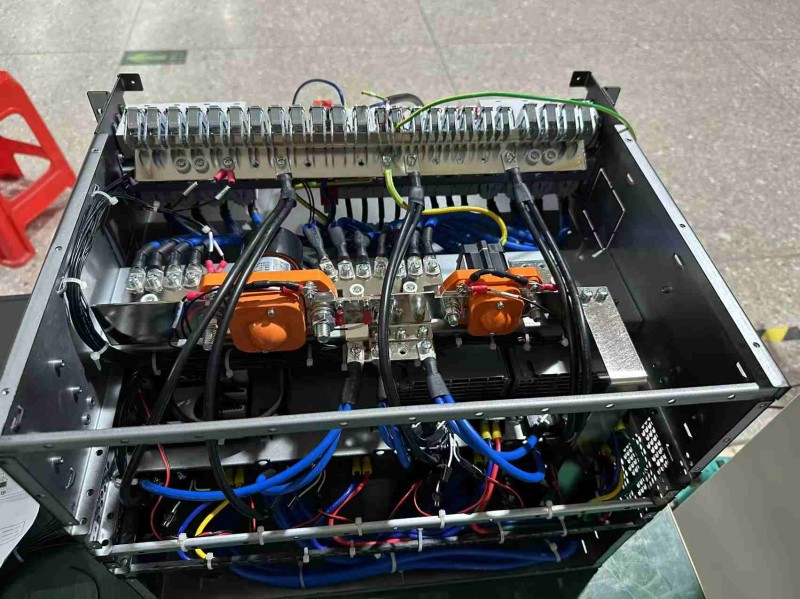

Skema dan Penempatan Kabel Listrik Internal| Jenis Produk | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | Sistem | Dimensi (lebar, kedalaman, dan tinggi) | 483mm(Lebar) × 365mm(Kedalaman) × 355mm(Tinggi) |
| Mode instalasi | Dipasang pada rak atau kabinet 19 inci | ||
| Mode Pemeliharaan | Depan | ||
| Berat | 35kg (Modul penyearah tidak termasuk) | ||
| masukan | Mode Masukan | Sistem tiga fasa empat kawat 380V (kompatibel dengan 220 V AC satu fasa) | |
| Frekuensi Masukan | 45-66 Hz, nilai nominal: 50/60Hz | ||
| Kapasitas Masukan | 2*63A/4P (MCB) | ||
| SPD | Level C | ||
| Arus masukan maksimum modul penyearah | Arus maksimum 23A untuk modul tunggal | ||
| Keluaran | Tegangan Keluaran | 43,2-58 VDC, nilai nominal: 53,5 VDC | |
| Kapasitas Maksimum | 24KW (176VAC~300VAC) 12~24KW (85VAC~175VAC dengan penurunan daya linier) | ||
| Efisiensi puncak | 96,2% | ||
| Akurasi stabilisasi tegangan | ≤±0,6% | ||
| Arus keluaran nominal | 450A (MAKS) | ||
| Antarmuka keluaran | Pemutus Sirkuit Baterai: 5 * 125A LLVD:6*125A/1P; 2*80A/1P; BLVD:6*125A/1P;2*80A/1P | ||
| DC SPD | Level C |

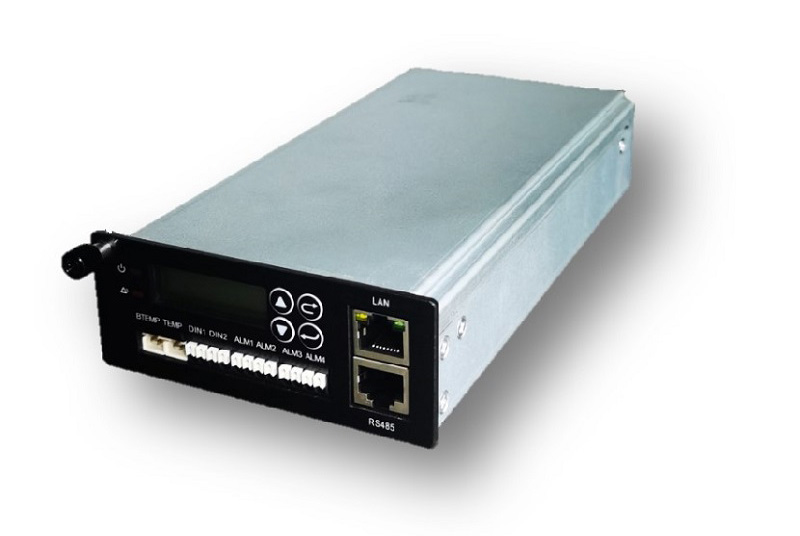

Modul pemantauan HMU48B (selanjutnya disebut sebagai "HMU48B") adalah unit pemantauan kecil, terutama untuk memeriksa berbagai jenis status pengoperasian sistem tenaga dan mengontrol pengoperasian sistem tenaga.
Menyediakan antarmuka yang kaya seperti antarmuka sensor, port koneksi CAN, antarmuka RS 485, antarmuka kontak kering input/output, dll., yang dapat digunakan untuk mengelola lingkungan lokasi dan pelaporan alarm. Secara bersamaan dapat menyediakan komunikasi jarak jauh dengan manajemen jaringan pihak ketiga yang mendukung protokol umum untuk mengelola sistem daya dari jarak jauh.
| Barang | Spesifikasi | Barang | Spesifikasi |
|---|---|---|---|
| Fitur deteksi | Deteksi informasi AC dan DC | Fitur manajemen | Manajemen pengisian daya baterai dan pengisian daya mengambang. |
| Deteksi informasi modul penyearah dan modul surya | Kompensasi suhu baterai | ||
| Deteksi informasi baterai | Alarm suhu tinggi dan rendah baterai | ||
| Deteksi suhu dan kelembapan lingkungan, suhu baterai, magnet pintu, asap, genangan air, dan informasi lingkungan lainnya. | Manajemen pengisian daya baterai dan pembatasan arus. | ||
| Deteksi sinyal input kontak kering 6 arah | Perlindungan tegangan rendah baterai saat daya rendah | ||
| Deteksi baterai dan sekering beban. | Manajemen pengujian baterai | ||
| Manajemen peringatan | Alarm dapat dihubungkan ke kontak kering keluaran, mendukung 8 kontak kering keluaran, dan dapat diatur untuk terbuka secara normal. | Deteksi kapasitas sisa baterai | |
| Tingkat alarm dapat diatur (darurat / mati) | Level 5 adalah manajemen pematian daya independen. | ||
| Ingatkan pengguna melalui lampu indikator, suara alarm (opsional, dapat diaktifkan/dinonaktifkan) | Dua mode penurunan pengguna (waktu / tegangan) | ||
| 1.000 catatan alarm historis | 4. Pengukuran daya pengguna (pengukuran daya pengisian) | ||
| antarmuka cerdas | 1 antarmuka FE utara, protokol total | Simpan informasi daya pengguna secara berkala. | |
| 1 antarmuka RS485 menghadap selatan untuk mengelola peralatan yang terhubung | |||

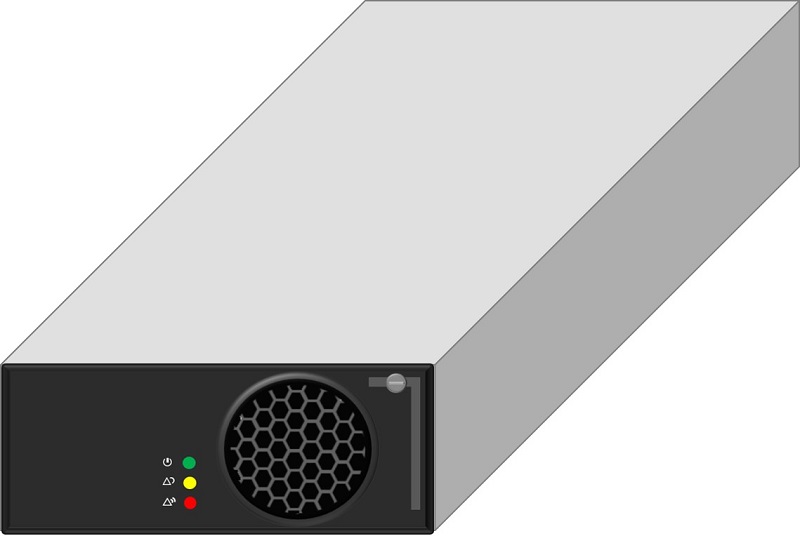

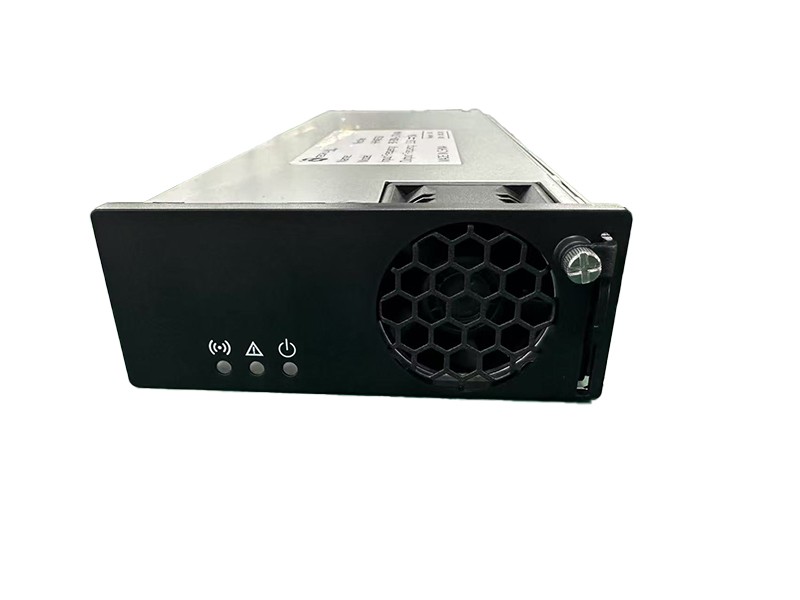

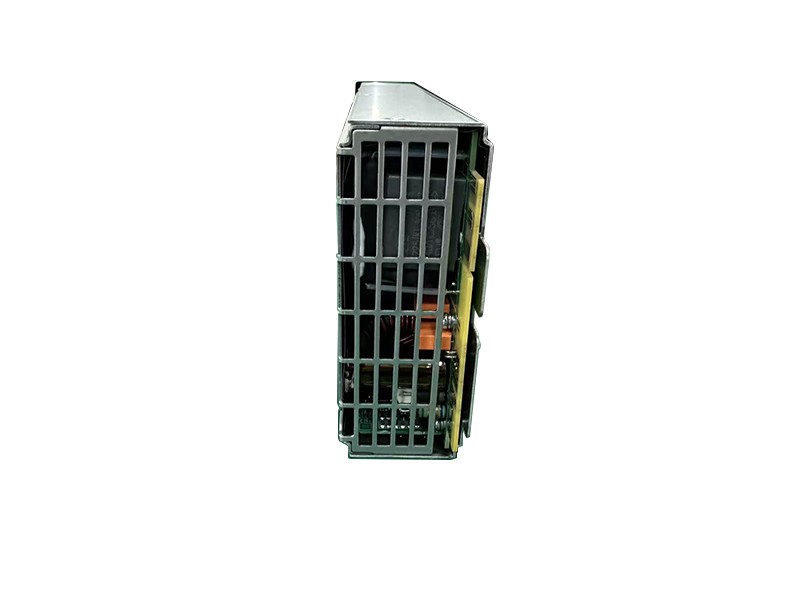

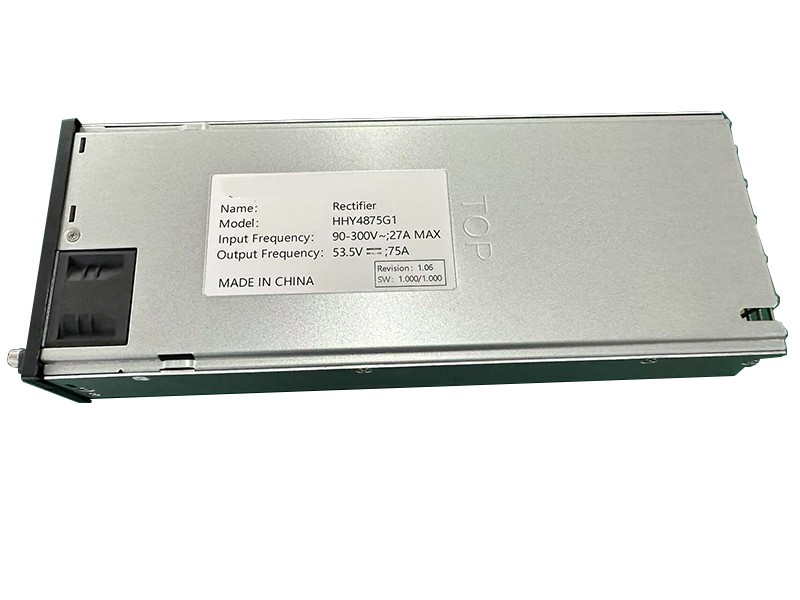

HHY4875G1 adalah modul penyearah digital dengan efisiensi tinggi dan kepadatan daya tinggi, yang mampu menangani rentang tegangan input yang luas, dengan output default 53,5V DC.
Perangkat ini memiliki keunggulan fungsi soft start, fungsi proteksi sempurna, kebisingan rendah, dan penggunaan paralel. Fitur pemantauan catu daya (power supply monitoring) memungkinkan pemantauan status modul penyearah secara real-time serta fungsi pengaturan tegangan beban dan output.
| Barang | Spesifikasi | Barang | Spesifikasi |
|---|---|---|---|
| produktivitas | > 96% (230V AC, beban 50%) | tegangan kerja | Tegangan AC 90V~300V |
| Dimensi | 40,5mm×105mm×281mm | frekuensi | 45Hz~65Hz, nilai nominal: 50Hz/60Hz |
| Berat | < 2 kg | Arus masukan terukur | ≤23A |
| Mode pendinginan | pendinginan udara paksa | faktor daya | ≥0,99 (beban 100%) ≥0,98 (beban 50%) ≥0,97 (beban 30%) |
| Proteksi tekanan berlebih pada input | > 300V AC, rentang pemulihan: 290V AC~300V AC | THD | ≤5% (beban 100%) ≤8% (beban 50%) ≤12% (beban 30%) |
| Aktifkan perlindungan tegangan rendah. | < Tegangan AC 80V, rentang pemulihan: 80V AC~90V AC | tegangan keluaran | Tegangan DC 42V~58V, nilai nominal: 53,5VDC |
| Output disediakan untuk perlindungan terhadap korsleting. | Korsleting jangka panjang, korsleting hilang dan dapat dipulihkan. | Akurasi tekanan yang stabil | -0,5/0,5(%) |
| Perlindungan tegangan berlebih pada output | Rentang: 59,5V DC | daya keluaran | 4000W (176AC~300VAC) 2000W~4000W (penurunan linier 90~175VAC) |
| Waktu mulai | < 10 detik | Output tersebut menyimpan waktu. | > 10ms |
| kebisingan | < 55 dBA | MTBF | 10^5 jam |
