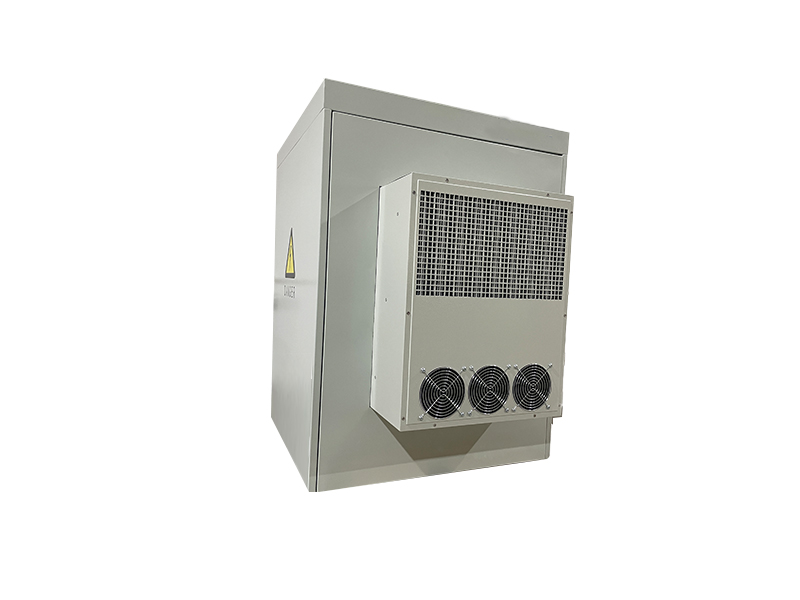

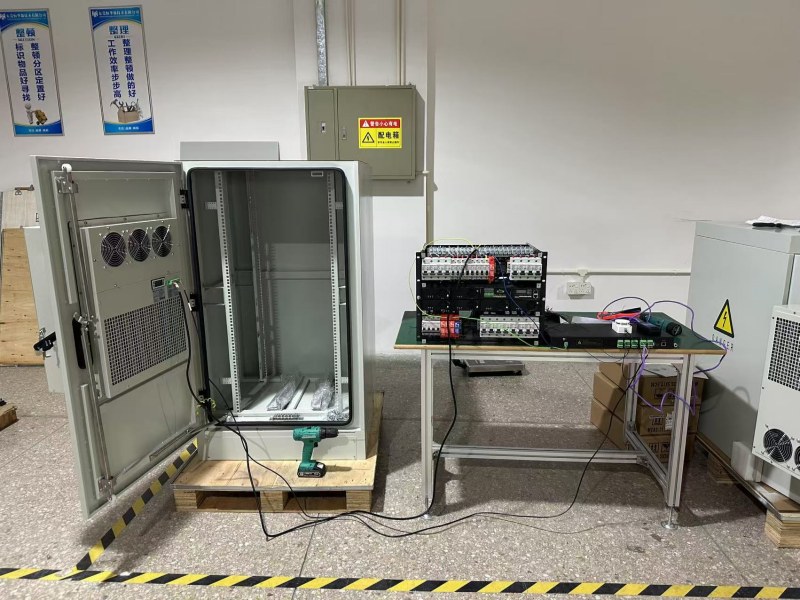

Kabinet Daya Telekomunikasi 48VDC yang Dapat Ditumpuk dengan Wadah Baterai
Itu Solusi Zain yang Dapat Ditumpuk mewakili pendekatan mutakhir terhadap infrastruktur telekomunikasi modular, yang menampilkan sebuah fitur kabinet daya DC berkinerja tinggi (750W750D1000Hmm) ditumpuk dengan aman di atas kabinet penyimpanan baterai khusus (750W750D1300Hmm). Arsitektur dua tingkat ini menawarkan total tinggi sistem 2300mm, memberikan jejak yang efisien ruang untuk penyebaran lokasi dengan kepadatan tinggi.

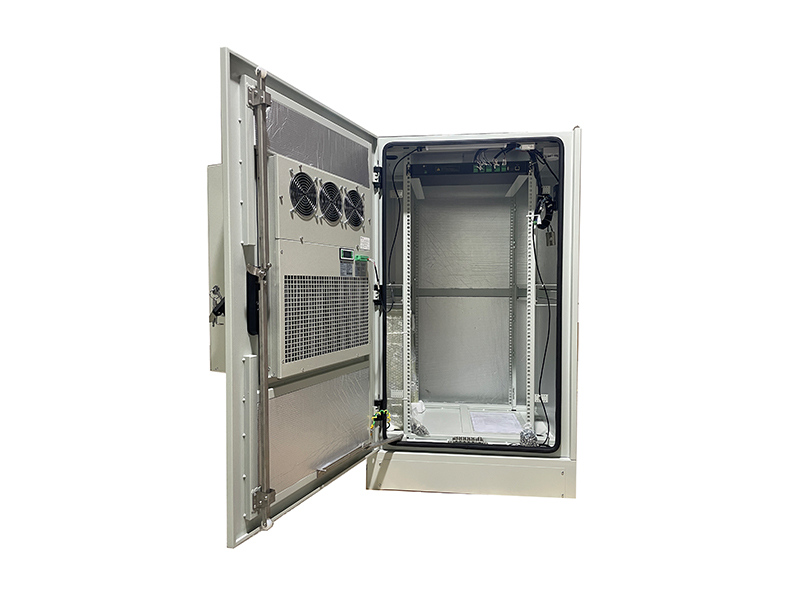

Dirancang untuk ketahanan jangka panjang, Kabinet DC Rangka kabinet terbuat dari lembaran baja galvanis 1,2 mm, sedangkan alas baterai menggunakan lembaran baja galvanis panas 1,5 mm untuk dukungan struktural yang superior. Antarmuka penumpukan dirancang dengan cermat menggunakan strip karet tahan air dan diamankan dengan mur dan baut tugas berat untuk memastikan kedap cuaca. Di bagian dalam, kabinet dilapisi dengan kapas isolasi perak tahan api untuk menjaga stabilitas termal dan melindungi komponen sensitif.

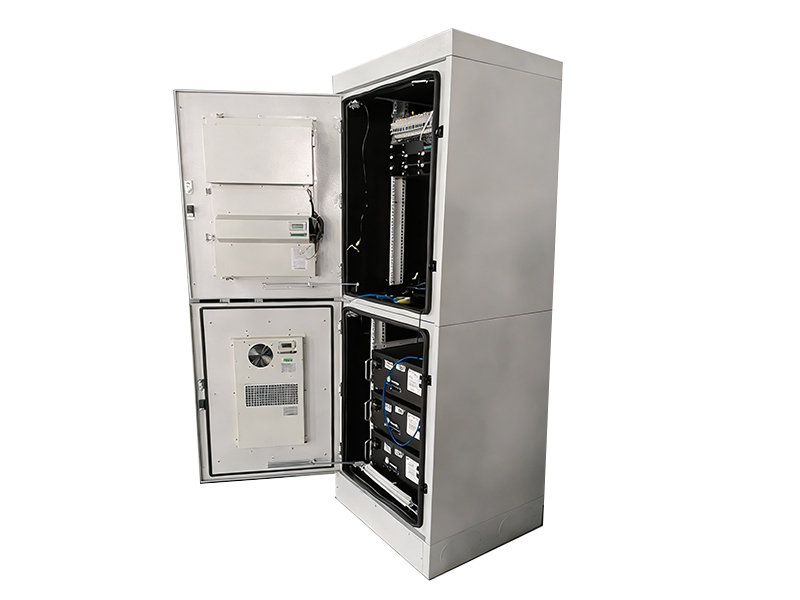

Dirancang untuk perluasan lokasi telekomunikasi dan di luar jaringan listrik yang menuntut, arsitektur dua tingkat yang sangat mudah beradaptasi ini secara fisik memisahkan peralatan daya dari penyimpanan energi. Fitur utamanya adalah kabinet daya DC yang kokoh yang ditumpuk dengan aman di atas kabinet dasar baterai berkapasitas tinggi yang khusus.

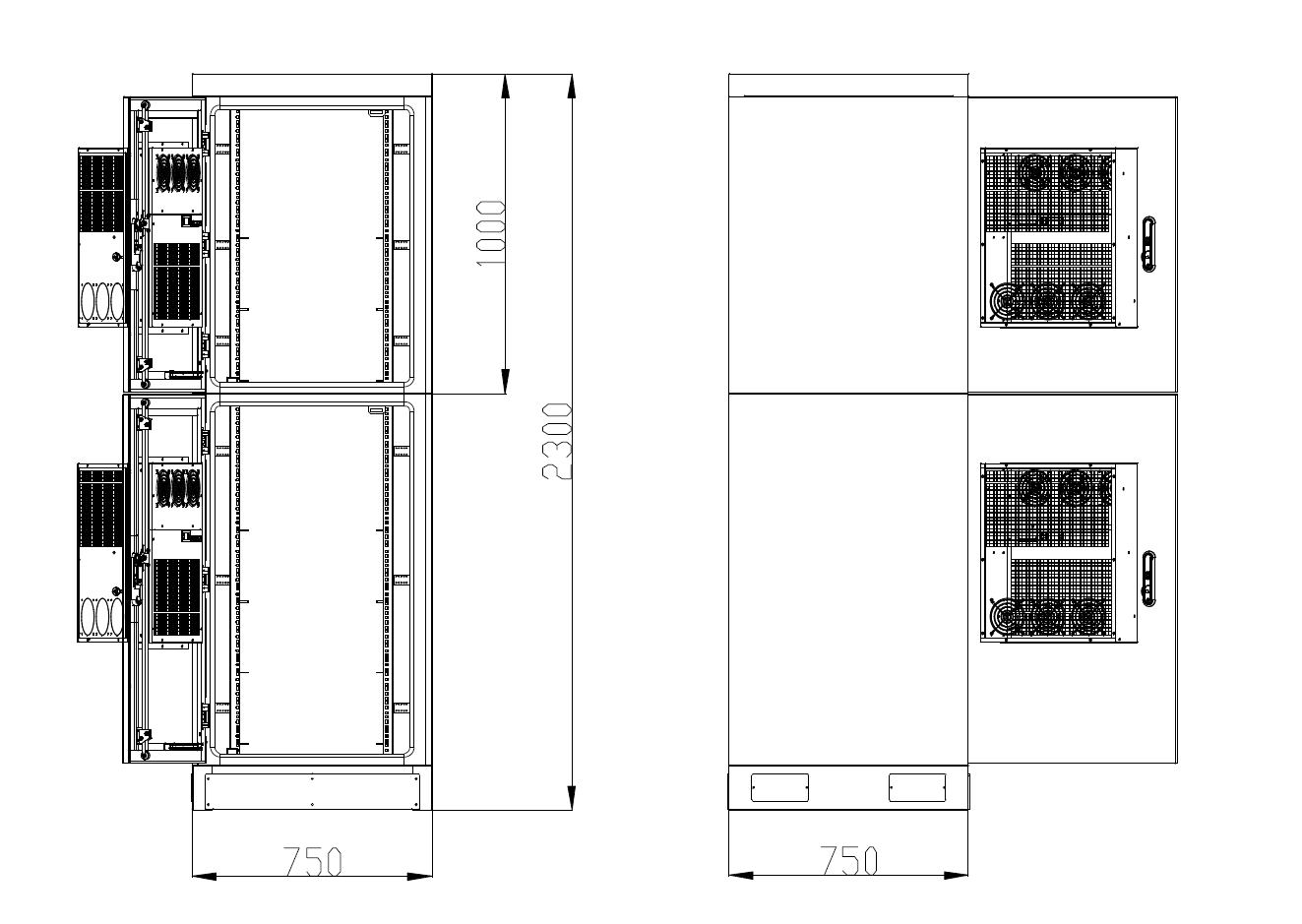

| Total Dimensi Tumpukan | Lebar 750 mm × Kedalaman 750 mm × Tinggi 2300 mm (Tinggi gabungan) |
| Kabinet Peralatan DC | Lebar 750mm × Kedalaman 750mm × Tinggi 1000mm. Dibuat dengan lembaran galvanis setebal 1,2mm. Dilengkapi lampu akses LED dan batang tembaga di bagian bawah. |
| Dasar Kabinet Baterai | Lebar 750mm × Kedalaman 750mm × Tinggi 1300mm (Termasuk alas 150mm). Terbuat dari lembaran galvanis panas 1,5mm. Dapat menampung 4 pasang rak baterai. |
| Integrasi Baterai | Dirancang untuk baterai 4U 150Ah (T179 × L486 × D550mm, ~60kg) yang dipasang di dalam rak standar dengan jarak 1U. |

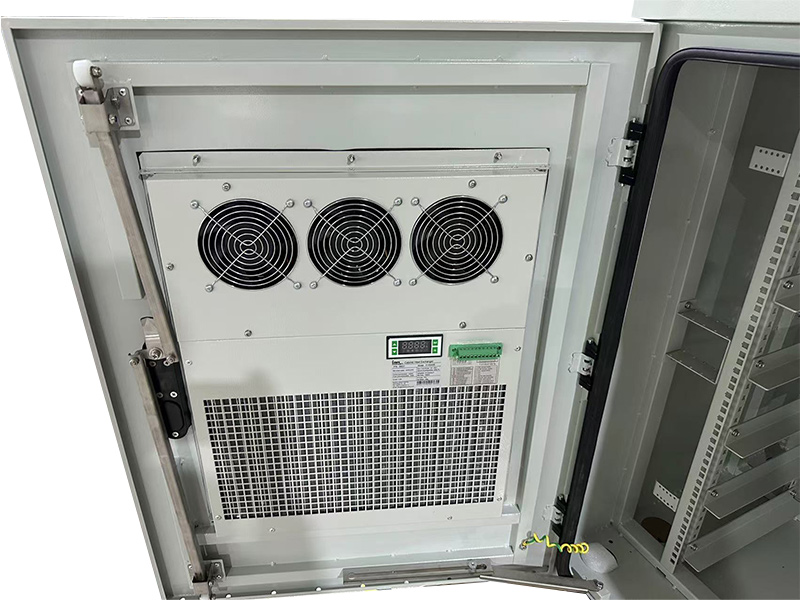

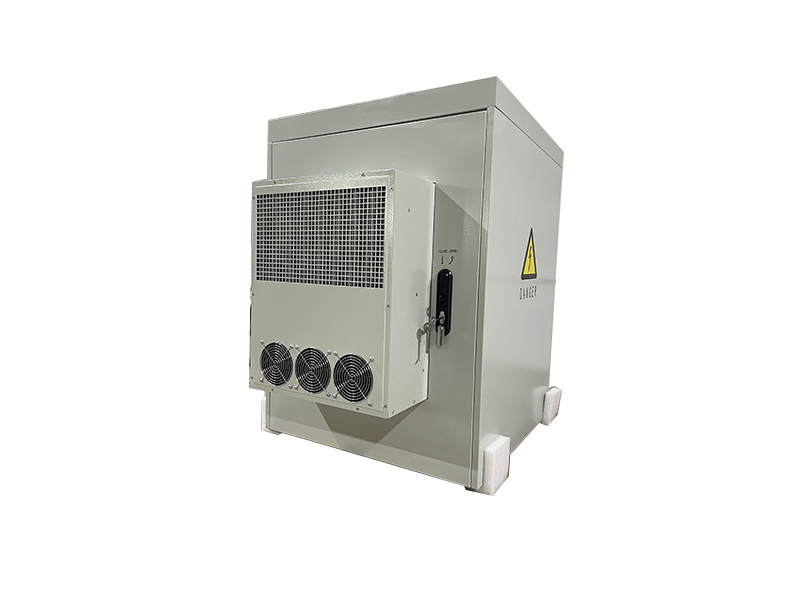

| Manajemen Termal | Kabinet baterai dilengkapi dengan penukar panas DC 48V khusus (150 W/K). Dimensi: 450 × 560 × 250 mm. |

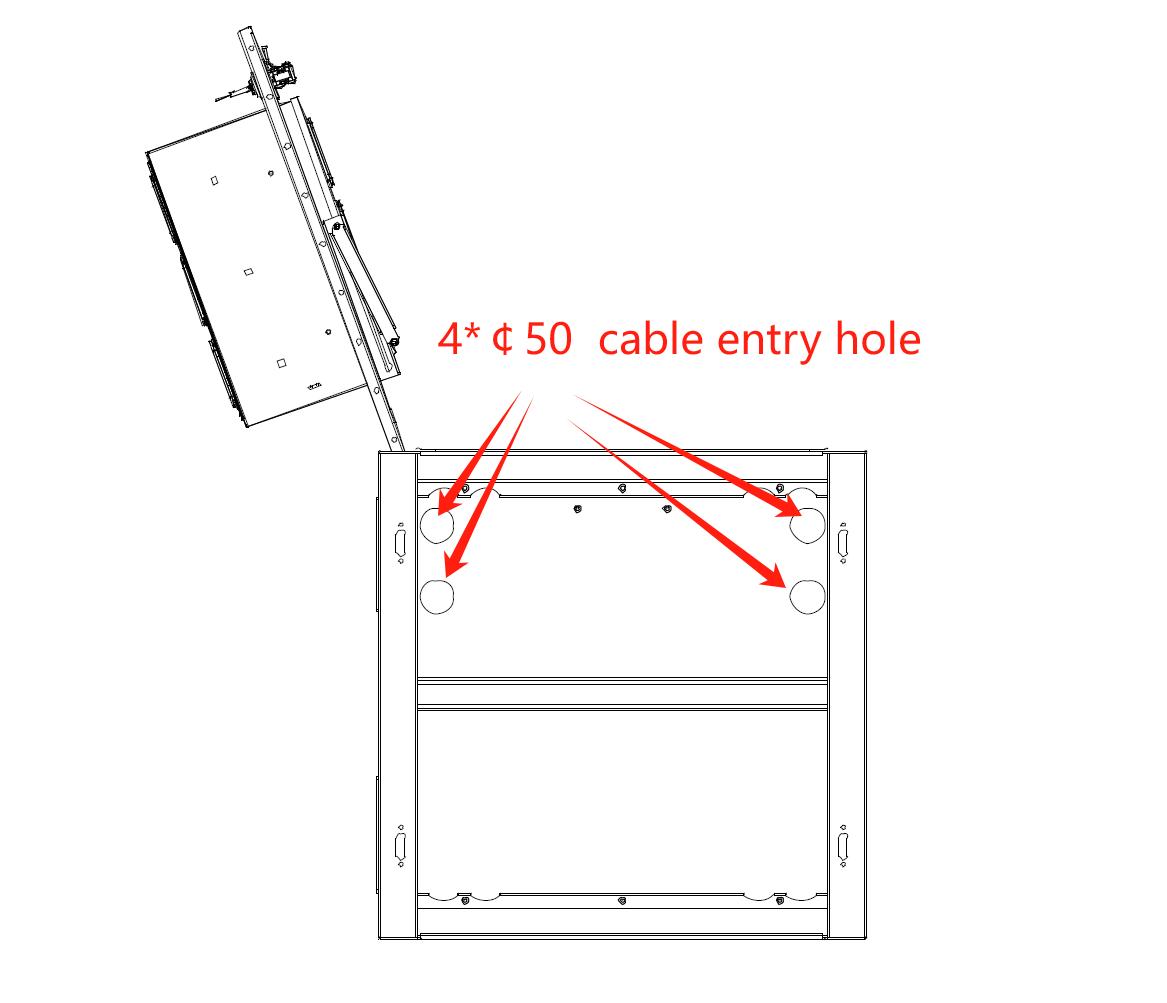

2. Sistem Pemasukan Kabel Presisi
Dilengkapi dengan lubang masuk kabel yang ditempatkan secara strategis (4*￠50) di sisi kiri dan kanan depan bagian bawah kabinet untuk menyederhanakan pemasangan kabel eksternal.

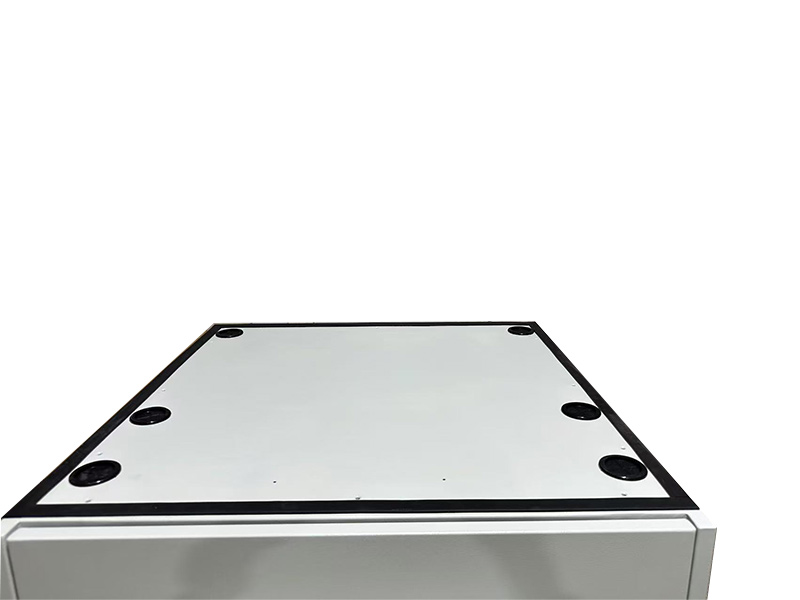

3. Mekanisme Penumpukan Tahan Air

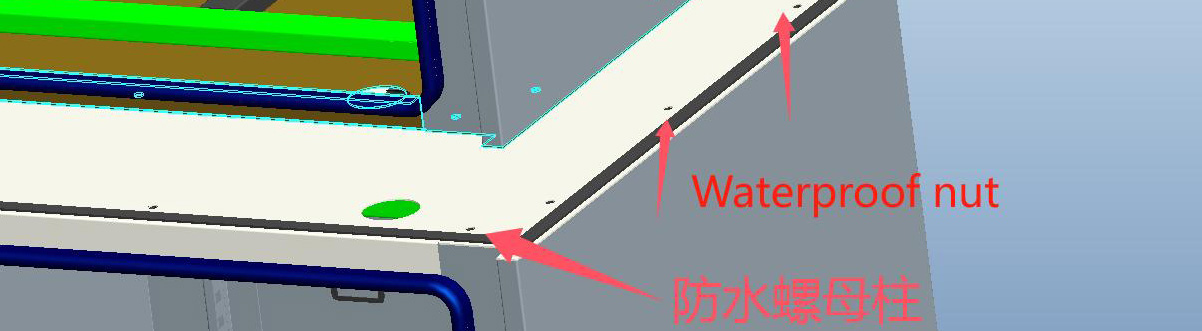

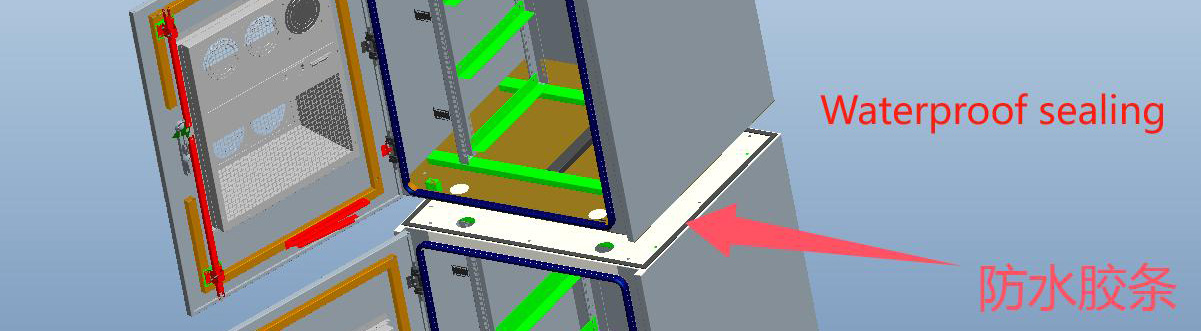

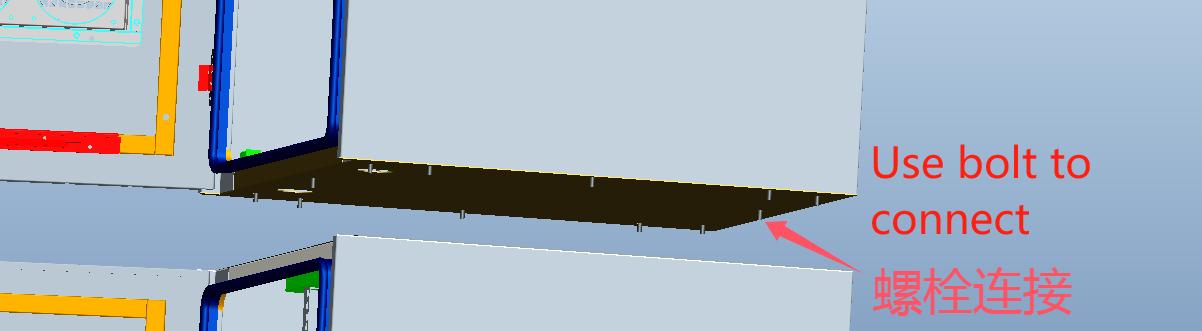

Kabinet DC bagian atas ditumpuk dengan aman ke dasar baterai menggunakan mur dan baut yang kokoh. Antarmuka tersebut ditangani dengan cermat menggunakan strip karet tahan air yang tebal dan mur tahan air khusus untuk menjamin ketahanan terhadap segala cuaca.

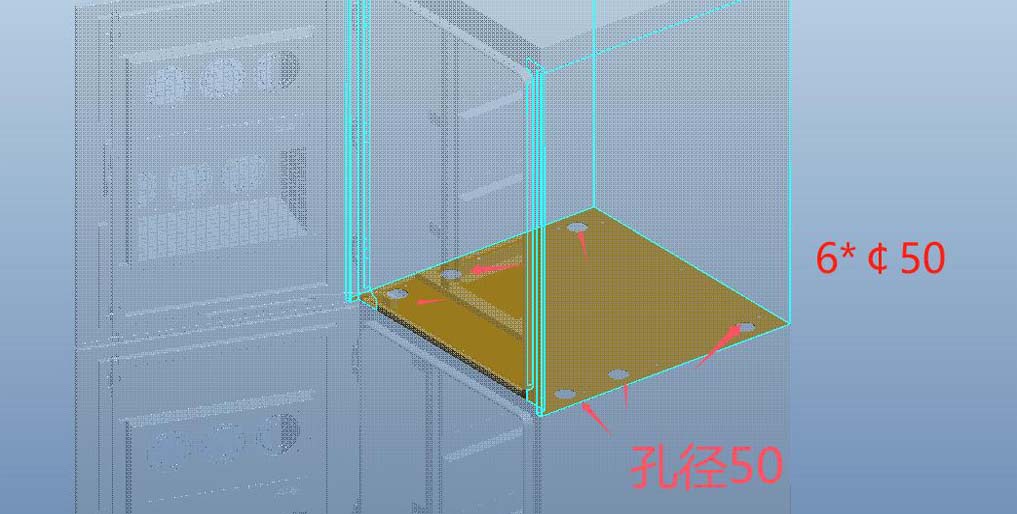

4. Perutean dan Isolasi Internal

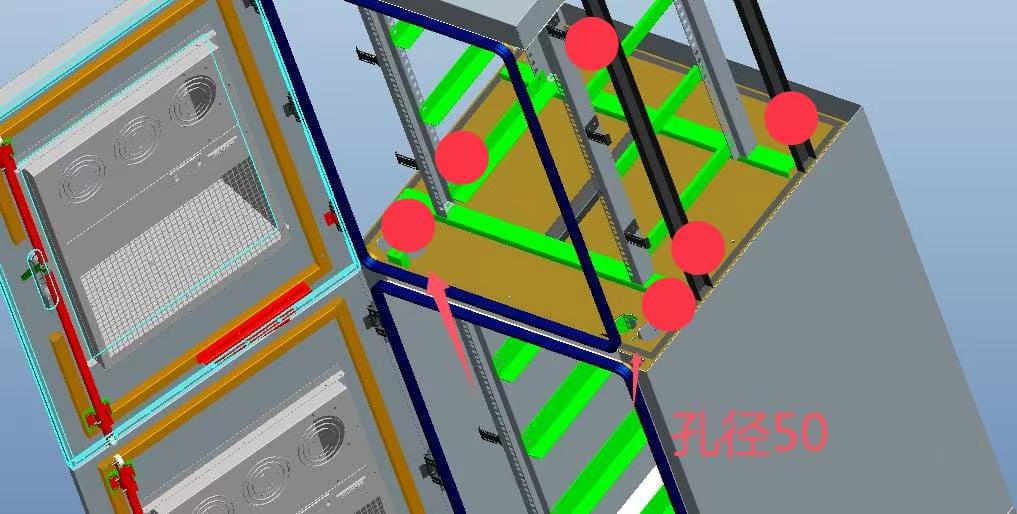

Pengaturan kabel internal dipermudah oleh beberapa lubang berdiameter 50 mm di sepanjang profil instalasi 19 inci. Selain itu, dinding bagian dalam sepenuhnya dilapisi dengan kapas isolasi tahan api berwarna perak untuk mengontrol suhu internal secara ketat.

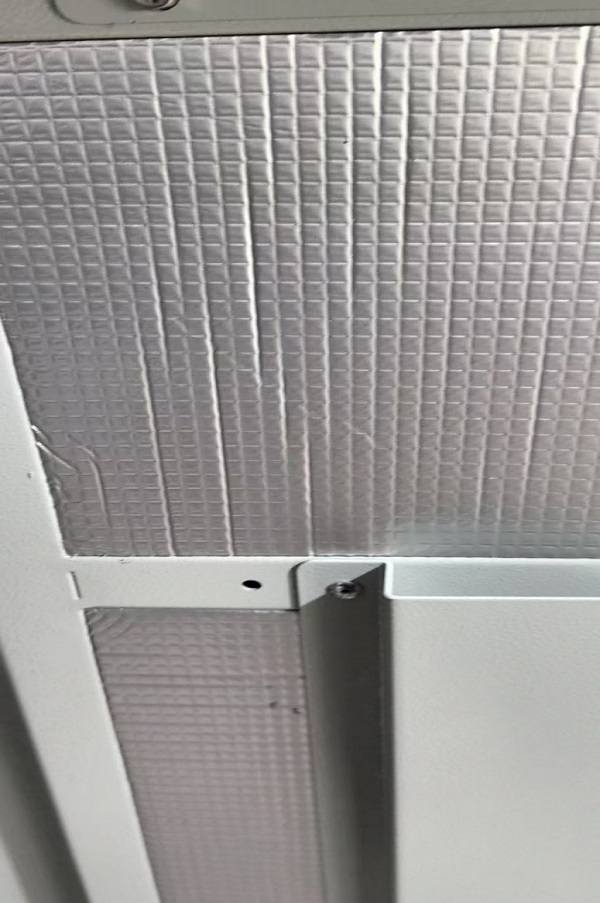

5. Kapas isolasi dinding bagian dalam kabinet adalah bahan tahan api berwarna perak.
| Kategori | Parameter Terperinci |
|---|---|
| Spesifikasi Masukan | Fase: Kompatibel dengan sistem tiga fasa dan satu fasa. |
| Tegangan & Frekuensi: Input penyearah: 85VAC - 300VAC (Nilai nominal 220VAC untuk 1P & 380VAC untuk 3P). Frekuensi: 45Hz – 65Hz (Nilai nominal: 50Hz/60Hz) | |
| Kapasitas Masukan & Perlindungan: MCB 1×63A/3P. SPD input AC: Tipe 1 yang disarankan, Arus pelepasan maksimum 30-60KA. | |
| Output & Distribusi | Tegangan Operasi: 42VDC - 58VDC. |
| Kapasitas Maksimum: 24 kW (Mendukung hingga enam penyearah 4 kW). | |
| Rincian Cabang: Baterai: 4×125A MCB. LLVD: 4×125A, 4×80A. BLVD: 4×80A, 4×63A, 4×40A. | |
| Perlindungan Keluaran DC: SPD 20-40 KA mode diferensial dan umum. | |
| Modul Penyearah | Efisiensi: > 96% (230VAC, tingkat beban 20-80%). |
| Daya Terukur: 2000 - 4000W per modul. Pendinginan kipas dengan fitur soft-start. | |
| Fitur Cerdas: Mencakup fungsi pembagian beban dan relai tegangan terhambat. | |
| Pengontrol & Lingkungan | Antarmuka: Layar LCD, RS232, RS485, CAN, FE, port LAN. |
| Sinyal: Alarm internal (AI, DI), 8 output alarm kontak kering. Menyimpan hingga 1000 catatan riwayat. | |
| Lingkungan: Suhu pengoperasian: -40˚C hingga +45˚C (dengan penukar panas). Kelembapan: 5% - 95% (tanpa kondensasi). |

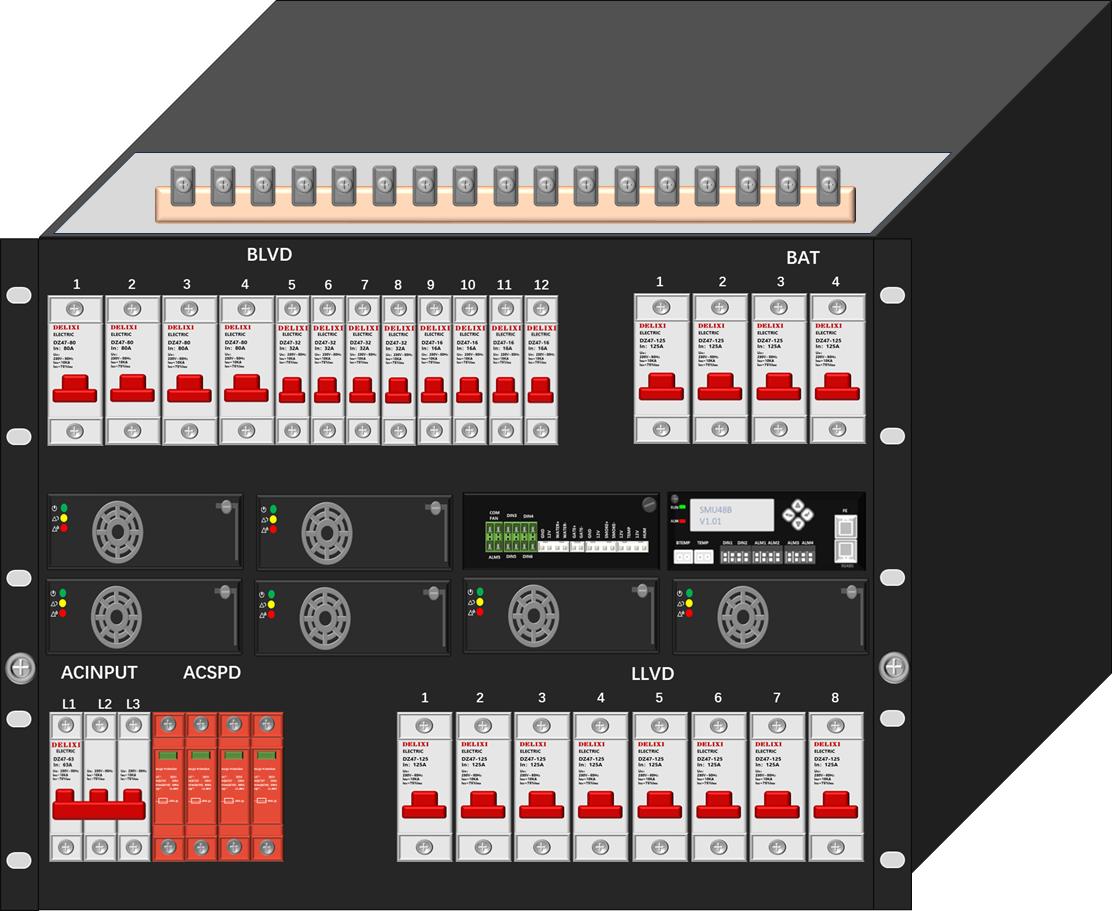

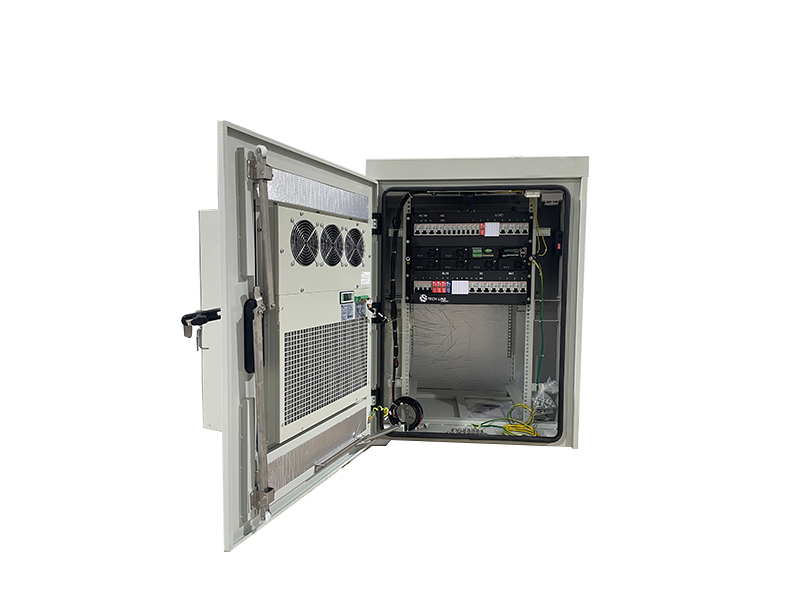

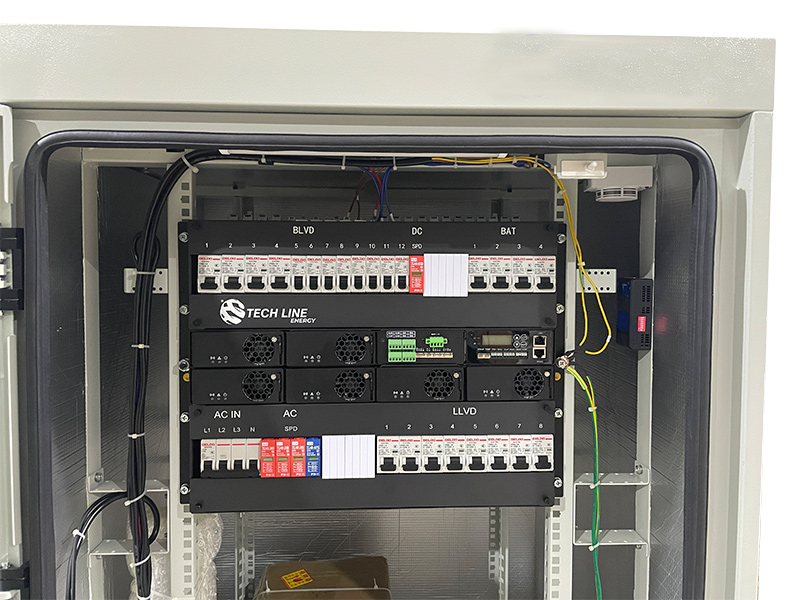

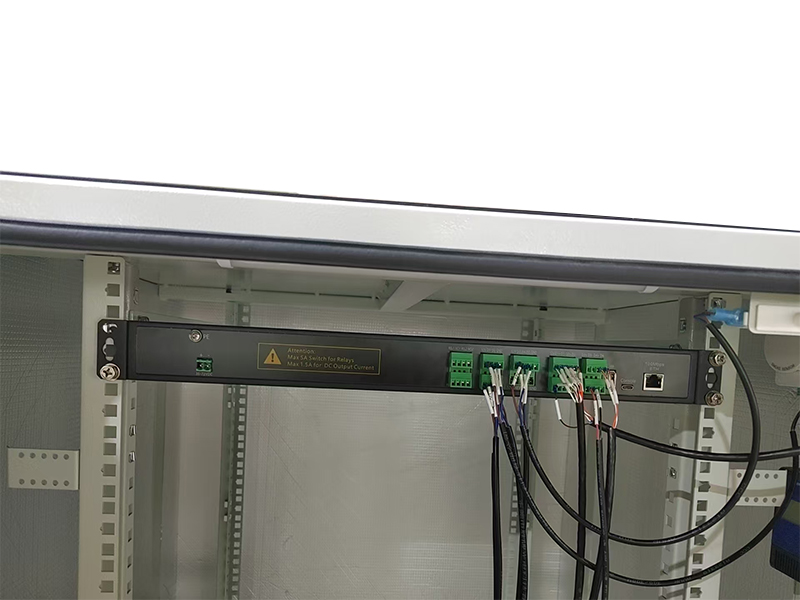

Berikut adalah desain 8U terperinci yang menampilkan tata letak MCB konvensional. FSU dirancang sebagai modul 1U terpisah yang dapat dipasang dengan mudah ke dalam kabinet baterai. Untuk memfasilitasi manajemen kabel yang efisien, output positif belakang dilengkapi dengan konektor khusus. Batang Tembaga Ekspansi, sedangkan MCB negatif memiliki fitur unik. Terminal berbentuk kunci.

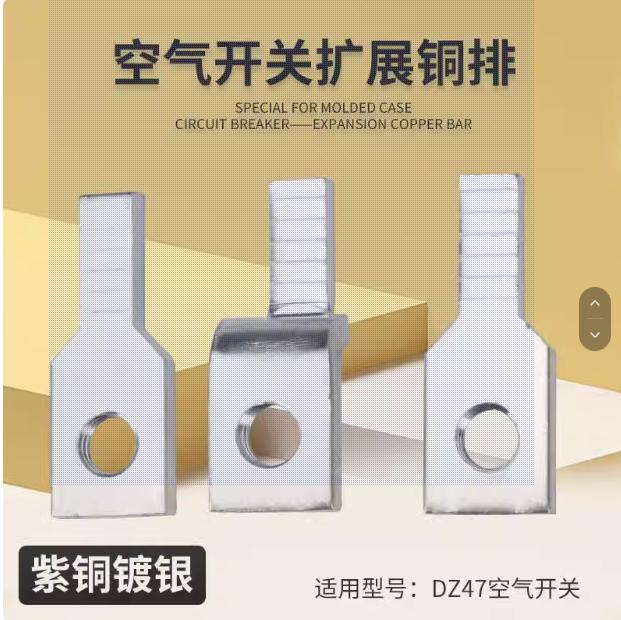

Batang Tembaga Ekspansi Khusus

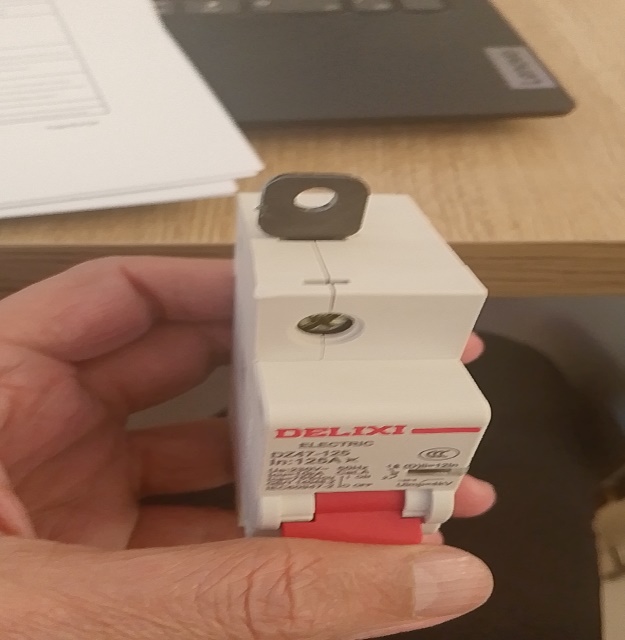

MCB dengan Terminal Berbentuk Kunci
