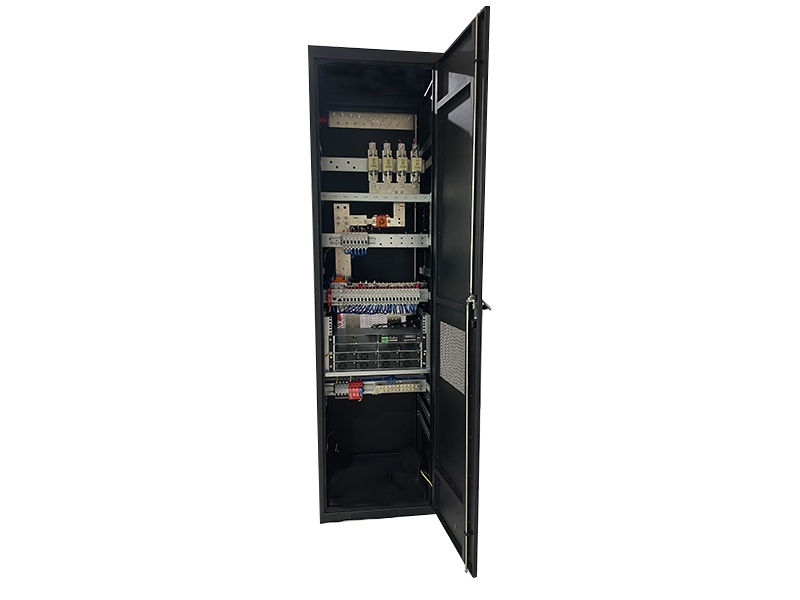

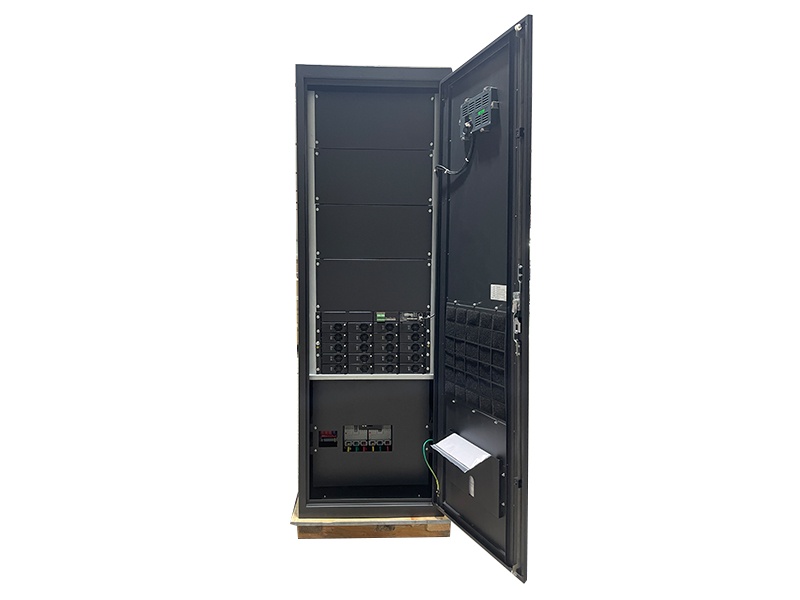

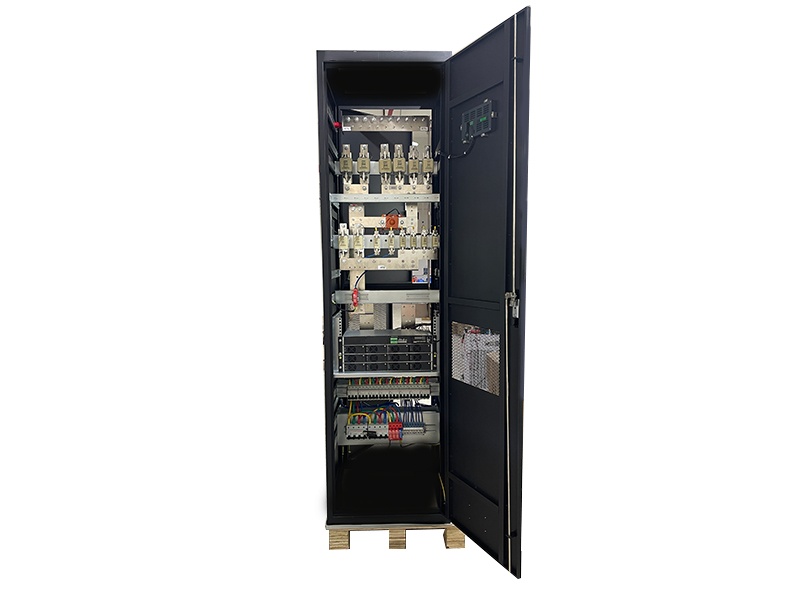

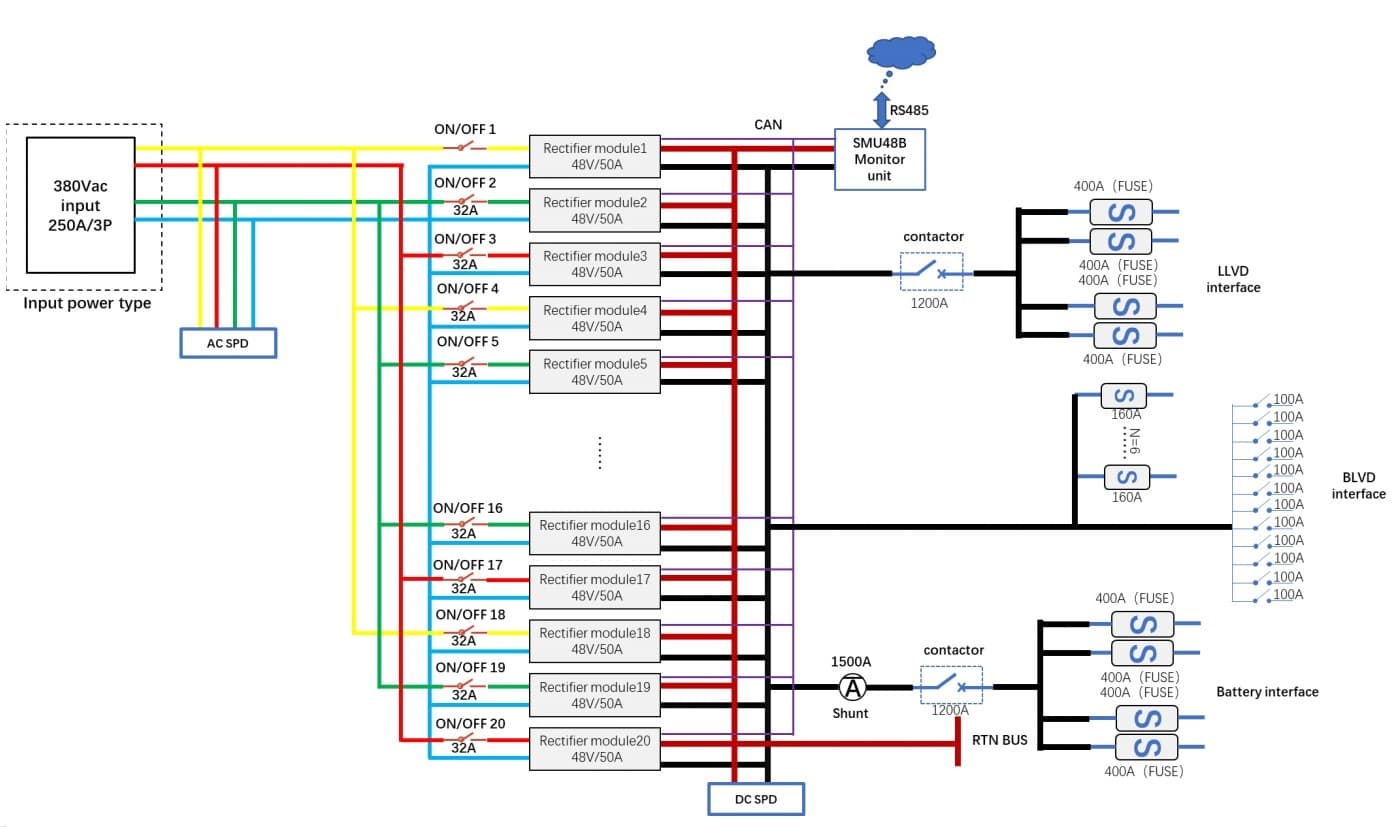

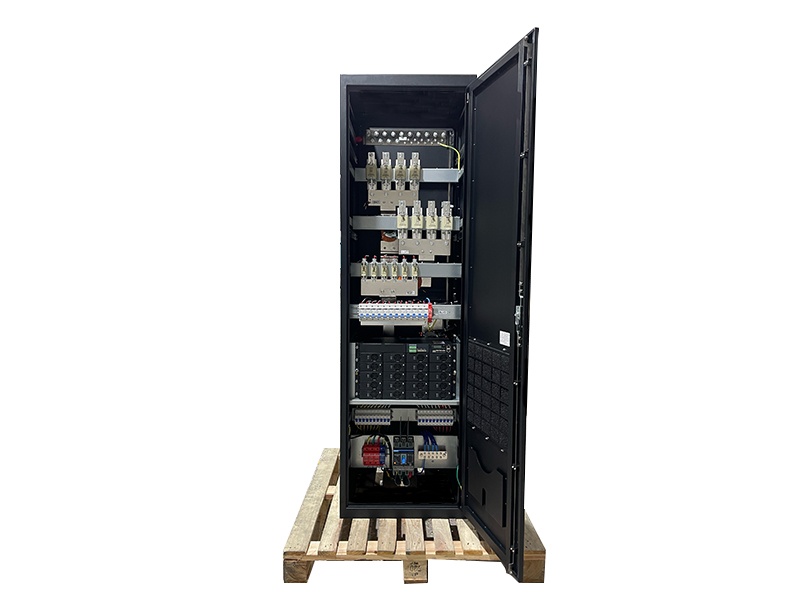

Kabinet sistem daya HRTP481000R adalah unit catu daya terintegrasi dalam ruangan dengan kapasitas terukur 1000A. Sistem ini dapat dipasang dengan
20 buah modul penyearah 1U 48V/50A. Sistem ini dapat digunakan secara luas di ruang akses komunikasi dan lokasi perusahaan untuk menyediakan
Catu daya yang andal. Ini adalah perangkat catu daya terpusat yang dirancang khusus untuk lingkungan seperti ruang peralatan komunikasi dan pusat data.
HRTP 481000R adalah catu daya terintegrasi dalam ruangan berkinerja tinggi dengan kapasitas terukur 1000A. Dirancang khusus untuk distribusi daya terpusat di lingkungan yang menuntut seperti ruang peralatan komunikasi dan pusat data, sistem ini mendukung hingga 20 modul penyearah 1U 48V/50A. Dikelola oleh unit monitor cerdas, sistem ini menyediakan solusi daya yang stabil dan andal untuk infrastruktur jaringan skala perusahaan.
Dimensi kabinet: 2000*600*600mm
Mode Perawatan: jalur masuk terputus, perawatan depan
| Kategori | Barang | Spesifikasi |
|---|---|---|
| Sistem | Dimensi Kabinet | 600mm * 600mm * 2000mm |
| Mode Pemeliharaan | Depan | |
| Mode Instalasi | Pemasangan di lantai (alas pemasangan 200mm) | |
| Pendinginan | Alami | |
| Metode Pengkabelan | Masuk dari bawah dan keluar dari bawah (dukungan Masuk dari bawah dan keluar dari atas) | |
| Masukan | Mode Masukan | Sistem tiga fasa empat kawat 380V (input AC ganda); kompatibel dengan 220 V AC satu fasa. |
| Frekuensi Masukan | 45Hz~65Hz, Peringkat: 50Hz | |
| Kapasitas Masukan | 1 * MCB 250A/3P | |
| Pemutus Sirkuit Masukan (Penyearah) | MCB 20 * 32A/1P | |
| AC SPD | Kelas I+II |
| Keluaran | Tegangan Keluaran | 43,2-58 VDC, nilai nominal: 53,5 VDC |
| Kapasitas Maksimum | 60KW untuk 176~300Vac; 30KW ~ 60KW (Penurunan Daya Linier 90~175Vac) | |
| Efisiensi Puncak | 96,2% | |
| Arus Keluaran Terukur | Maksimum 1000A | |

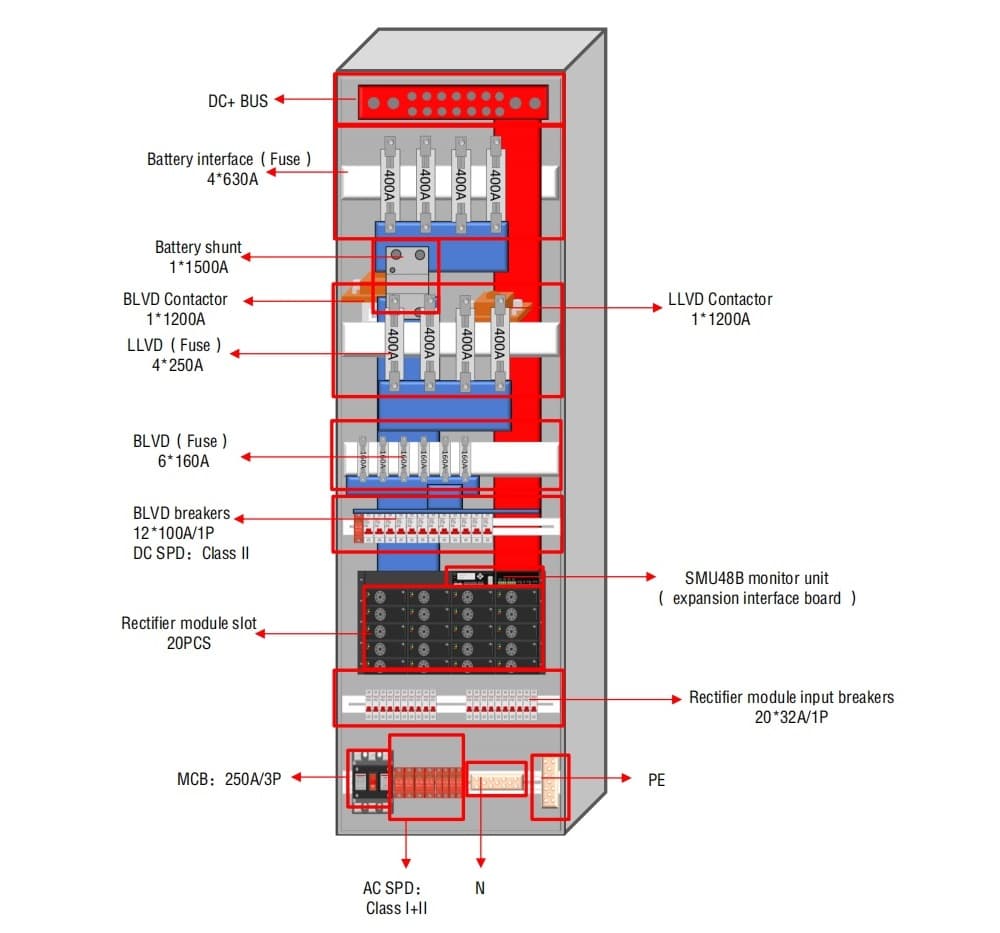

| Antarmuka Keluaran | Sekring Baterai: 4 * 400A; LLVD: Sekring 4 * 400A; BLVD: Sekring 6 * 160A, Pemutus Sirkuit 12 * 100A/1P | |
| DC SPD | Kelas II |
| Unit Monitor (HM11B) | Input Sinyal | Input analog 2 arah (Baterai/Suhu lingkungan); Sensor: Suhu & Kelembaban * 1, Asap * 1, Air * 1, Pintu * 1; Input kontak kering 6 nomor |
| Pelabuhan Komunikasi | RS485 / FE | |
| Penyimpanan Log | Hingga 1.000 catatan alarm historis | |
| Mode Tampilan | LCD 128 * 48 | |
| Output Alarm | Titik kontak kering 8 arah | |
| Lingkungan | Suhu Operasi | -25°C hingga +75°C (-40°C Dapat dimulai) |
| Suhu Penyimpanan | -40°C hingga +70°C | |
| Kelembaban Operasional | 5% - 95% (tidak mengembun) | |
| Ketinggian | ≤ 3000 m (Di atas 3000 m, suhu menurun 1°C untuk setiap tambahan 200 m) |

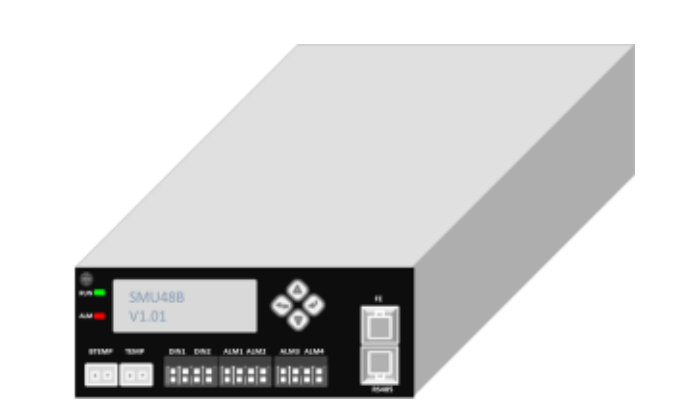

Modul pemantauan SMU48B adalah unit yang ringkas namun andal yang dirancang untuk memeriksa dan mengontrol status operasional sistem tenaga. Modul ini menyediakan berbagai antarmuka, termasuk antarmuka sensor, port CAN, antarmuka RS485, dan kontak kering input/output, yang memungkinkan manajemen lingkungan lokasi dan pelaporan alarm yang efisien. Selain itu, modul ini mendukung komunikasi jarak jauh dengan manajemen jaringan pihak ketiga melalui protokol umum.
Kategori | Spesifikasi | Barang | Spesifikasi |
|---|---|---|---|
| Fitur Deteksi | Deteksi informasi AC dan DC | Fitur Manajemen | Manajemen pengisian daya baterai dan pengisian daya mengambang. |
| Deteksi penyearah dan modul surya | Kompensasi suhu baterai | ||
| Deteksi informasi baterai | Alarm suhu tinggi/rendah baterai | ||
| Sensor lingkungan: Suhu, Kelembapan, Asap, Air, Pintu | Manajemen pengisian daya baterai dan pembatasan arus. | ||
| Deteksi sinyal input kontak kering 6 arah | Perlindungan tegangan rendah baterai saat daya rendah | ||
| Deteksi baterai dan sekering beban | Manajemen pengujian baterai | ||
| Manajemen Peringatan | 8 kontak kering keluaran (Normalnya Terbuka/Tertutup) | Deteksi kapasitas sisa baterai | |
| Tingkat alarm yang dapat dikonfigurasi (Darurat / Mati) | Manajemen pematian daya independen level 5 | ||
| Indikator visual & audio (Opsional Aktifkan/Nonaktifkan) | Mode penurunan pengguna ganda (Waktu / Tegangan) | ||
| 1.000 catatan alarm historis | 4. Pengukuran daya pengguna (Daya pengisian daya) | ||
| Antarmuka Cerdas | 1. Antarmuka FE Utara (protokol SNMP/HTTPS) | Penghematan informasi daya reguler | |
| 1. Antarmuka RS485 Selatan untuk peralatan yang terhubung | - |

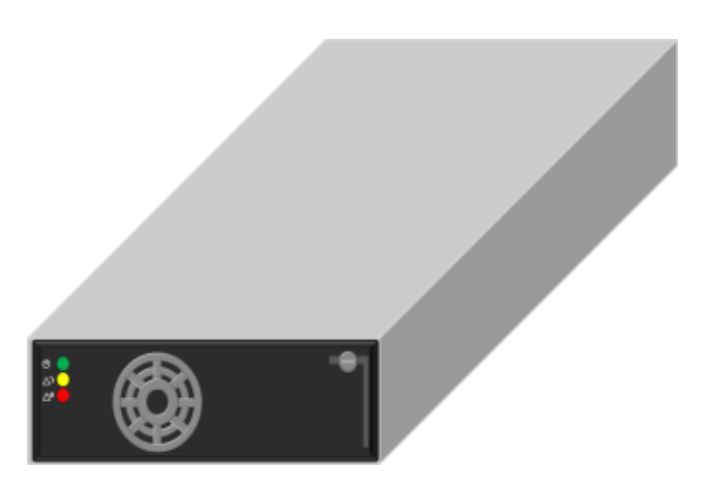

SR4850H-1U adalah modul penyearah digital efisiensi tinggi dan kepadatan daya tinggi yang dirancang untuk mendukung berbagai input tegangan dengan output default 53,5V DC. Keunggulan utamanya meliputi fungsi soft start, fitur perlindungan komprehensif, operasi dengan noise rendah, dan dukungan untuk penggunaan paralel. Pemantauan catu daya terintegrasi memungkinkan pelacakan status modul, kondisi beban, dan regulasi tegangan output secara real-time.
Barang | Spesifikasi | Barang | Spesifikasi |
|---|---|---|---|
| Produktivitas | >96% (230V AC, beban 50%) | Tegangan Kerja | Tegangan AC 90V ~ 300V |
| Dimensi | 40,5 mm × 105 mm × 281 mm | Frekuensi | 45Hz~65Hz (Nilai sebenarnya: 50Hz/60Hz) |
| Berat | <1,8 kg | Arus Masukan Terukur | ≤19A |
| Mode Pendinginan | Pendinginan udara paksa | Faktor Daya | ≥0,99 (beban 100%) ≥0,98 (beban 50%) ≥0,97 (beban 30%) |
| Perlindungan Tekanan Lebih pada Input | >300V AC (Pemulihan: 290V AC ~ 300V AC) | THD | ≤5% (beban 100%) ≤8% (beban 50%) ≤12% (beban 30%) |
| Perlindungan Tegangan Input Rendah | <80V AC (Pemulihan: 80V AC ~ 90V AC) | Tegangan Keluaran | 42V DC ~ 58V DC (Tegangan nominal: 53,5V DC) |
| Perlindungan Korsleting | Korsleting jangka panjang (Pemulihan otomatis) | Akurasi Tekanan yang Stabil | -0,5 / 0,5 (%) |
| Perlindungan Tegangan Lebih Keluaran | Rentang: 59,5V DC | Daya Keluaran | 3000W (176VAC ~ 300VAC) 1350W ~ 3000W (90 ~ 175VAC Penurunan linier) |
| Waktu Mulai | <10 detik | Tahan Waktu | >10ms |
| Kebisingan | <55 dBA | MTBF | 10^5 jam |
