Panel Pivot Pemasangan Rak 1U/2U 48FO/96FO Bukaan SCA Kiri

Rumah Produk 1. Solusi Koneksi FO

Panel Pivot Pemasangan Rak 1U/2U 48FO/96FO Bukaan SCA Kiri

Panel Pivot Pemasangan Rak 1U/2U 48FO/96FO Bukaan SCA Kiri

Panel patch serat optik putar yang dapat dibuka digunakan untuk terminasi kabel optik tulang punggung serta koneksi ke peralatan switching jaringan Jaringan Area Lokal (LAN). Panel ini terutama digunakan untuk menyelesaikan penyambungan dan manajemen kabel di ruang peralatan, yang mendukung serat optik mode tunggal atau multimode. Terutama digunakan untuk mencapai koneksi, distribusi, dan pengiriman antara kabel optik luar dan peralatan transmisi optik, produk ini menyediakan manajemen serat optik yang aman, andal, dan fleksibel, serta banyak digunakan dalam proyek jaringan akses pita lebar.

Inquiry now

Gambaran Umum Produk

Panel patch serat optik putar yang dapat dibuka digunakan untuk terminasi kabel optik tulang punggung serta koneksi ke peralatan switching jaringan dari Jaringan Area Lokal (LAN). Panel ini terutama diterapkan untuk menyelesaikan penyambungan dan manajemen kabel di ruang peralatan, dan mendukung serat optik mode tunggal atau multimode.

Produk ini terutama digunakan untuk mencapai koneksi, distribusi, dan pengiriman antara kabel optik luar dan peralatan transmisi optik, serta menyediakan manajemen serat optik yang aman, andal, dan fleksibel, yang banyak digunakan dalam proyek jaringan akses pita lebar.

Fitur Utama

  • ■ Terbuat dari lembaran baja canai dingin berkualitas tinggi dan permukaan yang dilapisi dengan penyemprotan elektrostatik.
  • ■ Desain putar yang dapat dibuka, pengoperasian yang mudah, dan hemat ruang.
  • ■ Instalasi standar 19″ dan 21″.
  • ■ Tersedia pilihan bukaan kanan dan kiri.
  • ■ Tersedia dalam adaptor tipe SC, FC, atau LC.
  • ■ Kapasitas maksimalnya adalah 48 fiber SC 1U dan 96 fiber SC 2U.

Aplikasi

  • ■ Proyek jaringan akses pita lebar (FTTX / PON)
  • ■ Terminasi kabel optik tulang punggung
  • ■ Manajemen pengkabelan di ruang peralatan dan ruang telekomunikasi
  • ■ Koneksi ke peralatan switching jaringan di Jaringan Area Lokal (LAN)

Galeri Produk

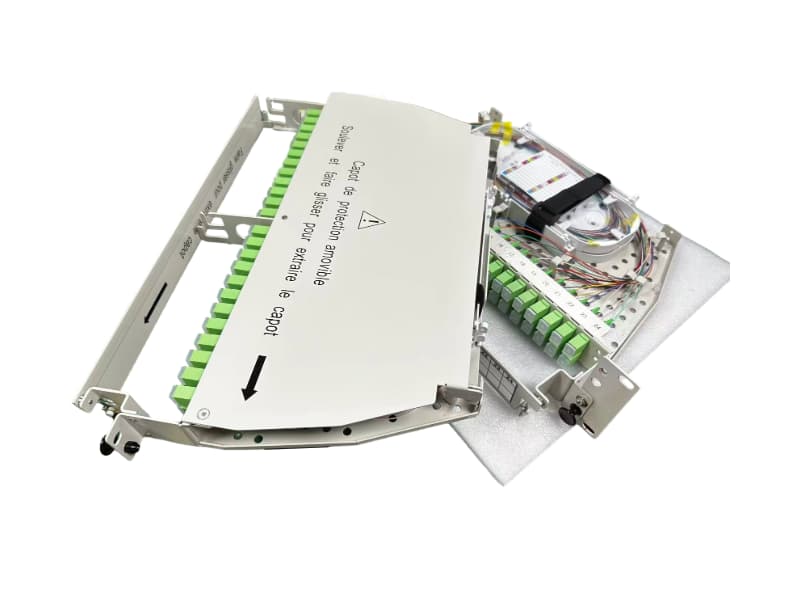

Gallery Image 1
TINJAUAN KESELURUHAN 1
Gallery Image 2

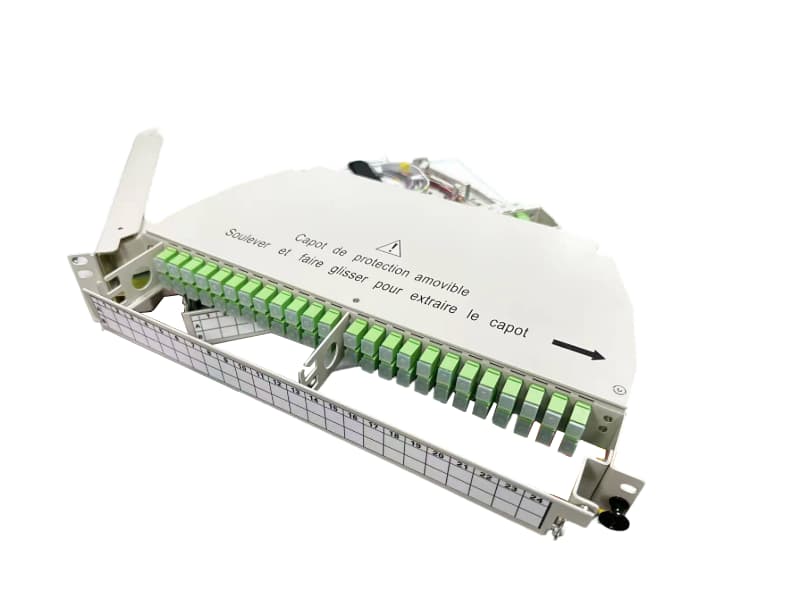

TINJAUAN KESELURUHAN 2
Gallery Image 3

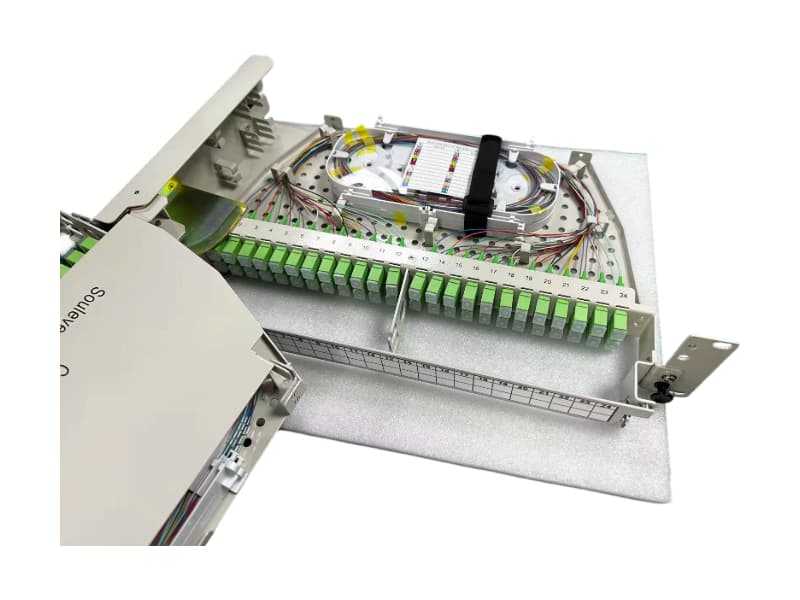

DETAIL PANEL DEPAN
Gallery Image 4

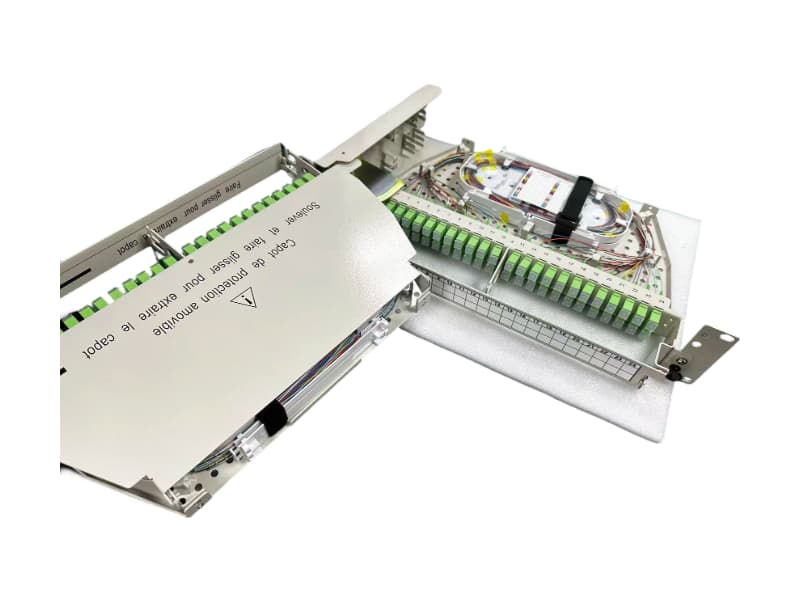

DETAIL PORT BELAKANG

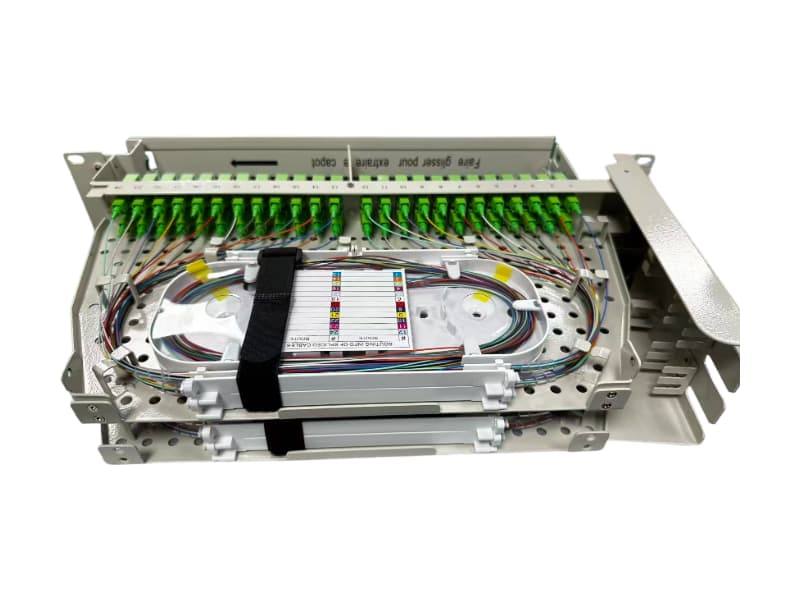

Gallery Image 5
BAKI GESER TERBUKA

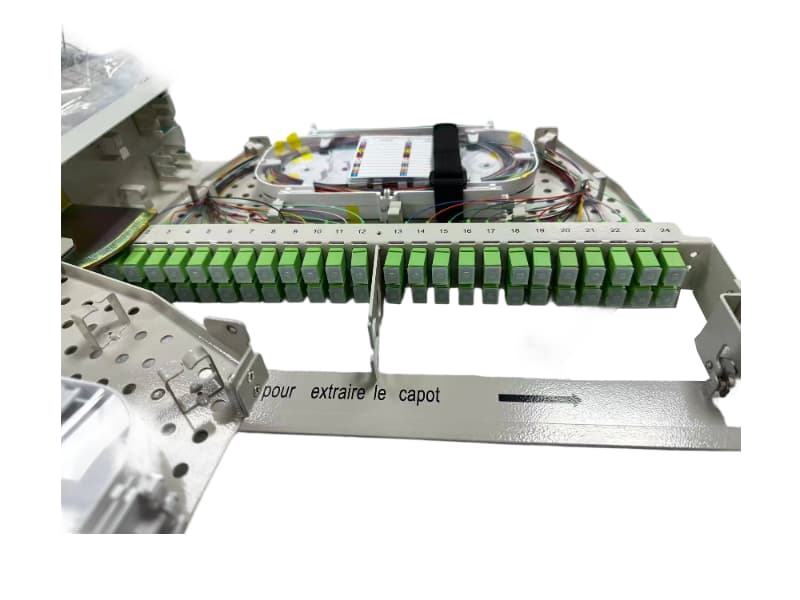

Gallery Image 7
AYUNAN ROTARI KELUAR

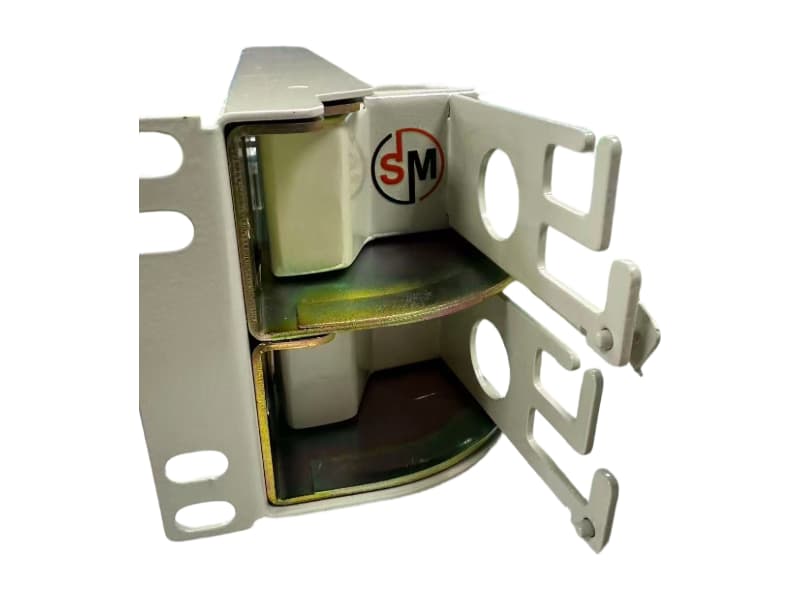

Gallery Image 8
PENYAMBUNGAN INTERNAL

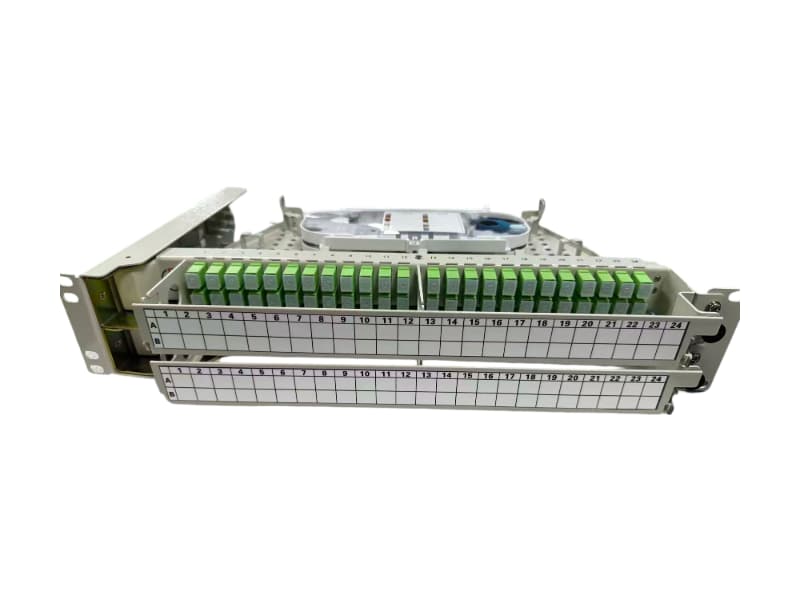

Gallery Image 9
DETAIL BAKI SAMBUNGAN
Gallery Image 10

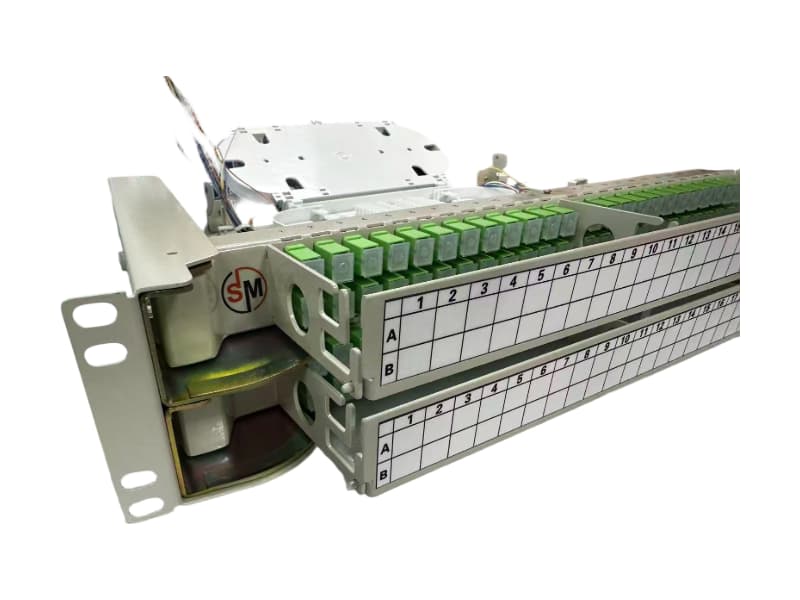

PERUTEAN SERAT OPTIK

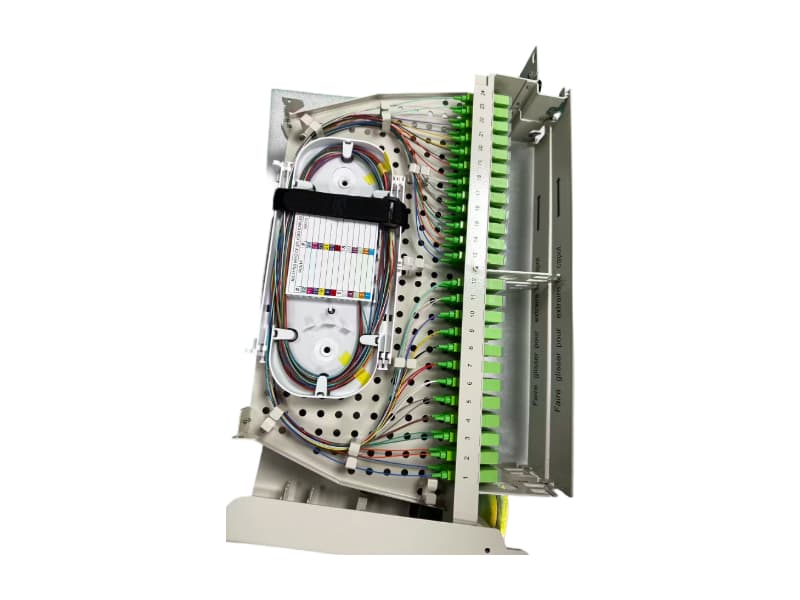

Gallery Image 14
PERLENGKAPAN AKSESORI

Spesifikasi

Jenis Pemasangan19” dan kompatibel dengan ETSI 21”
Jenis PembukaanAyunan ke kanan atau kiri
Dimensi1U x 482,6 x 268,25 mm / 2U x 482,6 x 268,25 mm
Warna RumahDicat abu-abu muda RAL9002
Suhu pengoperasian-20ºC ～ +60 ºC
Suhu penyimpanan-20ºC ～ +55 ºC
Kelembaban relatif penyimpanan≤75%
Kelembaban relatif≤85% (+30 ºC)
Tekanan atmosfer70 kPa ～ 106 kPa

Daftar Bahan

NamaKetebalan T(mm)Warna LukisanBahanJumlah
Badan ODFT=1,5Abu-abuSPCC1 buah
Penutup atasT=1.2Abu-abuAluminium1 buah
Pintu depanT=1,5Abu-abuSPCC1 buah
Pintu belakangT=1,5Abu-abuSPCC1 buah
Panel adaptorT=1,5Abu-abuSPCC1 buah
MengurungT=2.0Abu-abuSPCC2 buah
Pelat penyanggaT=1,5Abu-abuSPCC1 buah
LaciT=1,5Abu-abuSPCC1 buah
Sekrup pintu depan-Abu-abuSUS2 buah
Kunci plastik--Plastik2 buah
Label--Tanda kertas/Dicetak1 buah

Informasi Pemesanan

► Panel Patch Pivot 1U (Maksimal 48 Fiber)

Nama ProdukNomor ProdukJumlahDimensi (TxLxD)(mm)Perkataan
Panel patch putarFGA06700011U x 482,6 x 268,25 mm48 serat
Baki sambungan300982120211,9 x 225,1 x 10824 serat
Adaptor30022632048-SC/APC SM SX
Kepang 12 warna29120038041,0 mTipe SC/APC
Selubung pelindung untuk penyambungan serat optikRBG-1481,5*45mm-
Selongsong pelindung untuk Serat yang DikelupasLBG-φ3.3160 cm-

► Panel Patch Pivot 2U (Maksimal 96 Fiber)

Nama ProdukNomor ProdukJumlahDimensi (TxLxD)(mm)Perkataan
Panel patch putarFGA07600012U x 482,6 x 268,25 mm96 serat
Baki sambungan300982120411,9 x 225,1 x 10824 serat
Adaptor10017072196-SC/APC SM SX
Kepang 12 warna30183718181,0 mTipe SC/APC
Selubung pelindung untuk penyambungan serat optikRBG-1961,5*45mm-
Selongsong pelindung untuk Serat yang DikelupasLBG-φ3.3160 cm-

Pertanyaan yang Sering Diajukan


Q Apa saja keunggulan dari desain "Rotary Swing-out"?
A: Itu Putaran Keluar mekanisme [kutipan: 8] memungkinkan panel untuk berputar ke kiri atau ke kanan [kutipan: 10], menyediakan pengoperasian yang mudah dan signifikan hemat ruang manfaat di dalam rak[cite: 8]. Hal ini memungkinkan teknisi untuk mengakses baki sambungan internal dan kabel tanpa melepas seluruh unit, yang sangat penting untuk pemeliharaan yang efisien di lingkungan dengan kepadatan tinggi.
Q Berapakah kapasitas fiber maksimum untuk versi 1U dan 2U?
A: Itu Panel Putar 1U mendukung kapasitas maksimum sebesar 48 serat SC [kutipan: 12], sementara Versi 2U menggandakan kapasitas ini menjadi 96 serat SC[kutipan: 12]. Kedua model tersebut dirancang untuk mengelola mode tunggal atau multimode serat optik secara efektif[kutipan: 4].
Q Bahan apa saja yang digunakan dalam pembuatan panel patch ini?
A: Produk ini dirancang agar tahan lama dengan menggunakan lembaran baja canai dingin berkualitas tinggi (SPCC) [kutipan: 7, 19] dengan ketebalan 1,5 mm untuk bodi dan pintu[cite: 19]. Permukaannya diselesaikan dengan penyemprotan elektrostatik [kutipan: 7] dalam warna abu-abu muda RAL9002 warna[cite: 17]. Penutup atas terbuat dari aluminium untuk perlindungan yang ringan namun kokoh[cite: 19].
Q Apakah panel ini kompatibel dengan rak server standar?
A: Ya. Peralatan ini dirancang untuk Instalasi standar 19″ dan kompatibel dengan ETSI 21″.[kutipan: 9, 17]. Hal ini menjadikannya solusi serbaguna untuk berbagai macam ruang peralatan switching jaringan dan proyek jaringan akses pita lebar[kutipan: 3, 5].
