GJS-6814-C FTTX/PON Inline Fiber Optic Splice Mechanical Sealing Enclosure

Rumah Produk 1. Solusi Koneksi FO

GJS-6814-C FTTX/PON Inline Fiber Optic Splice Mechanical Sealing Enclosure

GJS-6814-C FTTX/PON Inline Fiber Optic Splice Mechanical Sealing Enclosure

GJS-6814-C adalah penutup sambungan serat optik inline yang kokoh dan berperingkat IP68, dirancang untuk jaringan dengan kepadatan tinggi, mendukung hingga 1152 inti pita dengan segel mekanis 6 port yang aman. Dibuat dengan material polimer yang tahan lama, produk ini menawarkan solusi distribusi yang sangat serbaguna dan andal untuk aplikasi FTTX/PON di udara, bawah tanah, dan yang dipasang di dinding.

Inquiry now

Fitur Utama

  • ■ Dirancang untuk distribusi jaringan dengan kepadatan tinggi, mendukung kapasitas besar hingga 1152 inti pita atau 288 inti bundel di maksimal 6 baki.
  • ■ Terbuat dari Plastik Modifikasi Polimer yang kokoh, menampilkan badan penutup PC+GF dan baki sambungan bagian dalam PC+ABS untuk ketahanan lingkungan yang unggul.
  • ■ Dilengkapi dengan struktur penyegelan mekanis yang sangat efisien menggunakan konfigurasi 6 port (3 saluran masuk, 3 saluran keluar) yang tidak memerlukan peralatan khusus untuk pemasangan.
  • ■ Menggabungkan desain tipe engsel cerdas yang dilengkapi dengan sekrup kokoh, memastikan pembukaan yang mudah dan akses masuk kembali yang andal untuk pemeliharaan jaringan rutin.
  • ■ Mempertahankan integritas sinyal secara ketat dengan kontrol radius tekukan yang sempurna, menjamin radius tekukan serat tetap > 30mm.
  • ■ Menghadirkan tingkat perlindungan IP68 bersertifikasi dan menggunakan plastik tahan penuaan serta komponen logam tahan korosi untuk masa pakai lebih dari 20 tahun.

Aplikasi

  • ■ Berfungsi sebagai node distribusi penting untuk terminasi kabel optik hilir yang bercabang dalam jaringan komunikasi optik PON canggih.
  • ■ Menyediakan akses A/B ujung yang andal untuk kabel optik tugas berat yang digunakan di seluruh infrastruktur FTTX yang luas.
  • ■ Sangat cocok untuk mengeluarkan dan mengamankan kabel akses multi-serat berkapasitas tinggi serta menyambung jalur serat tunggal berkapasitas rendah.
  • ■ Kemampuan pemasangan yang sangat serbaguna mendukung instalasi kompleks termasuk pemasangan di udara, di dinding, di dalam pipa, di lubang got, dan di bawah tanah.

Tampilan Produk & Struktur Internal

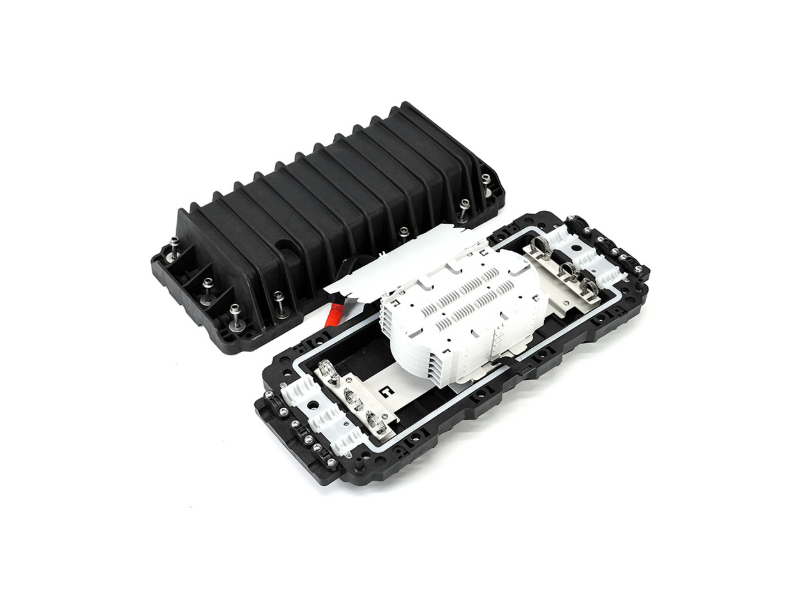

GJS-6808-B product appearance with hinged buckle design

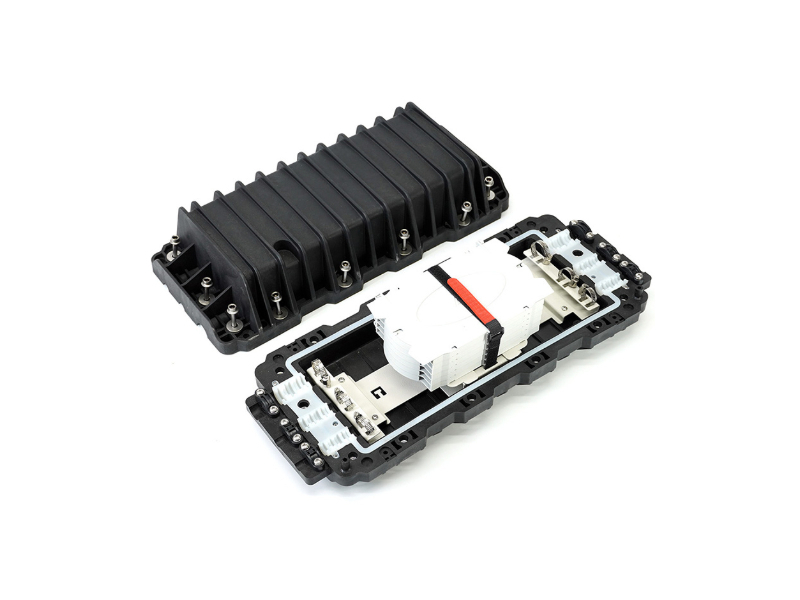

Baki Sambungan Internal dengan Penutup Terbuka
Internal PC+ABS splice tray showing fiber routing
Tata Letak Baki Sambungan yang Terjamin
Structure drawing of GJS-6808 with dimensions

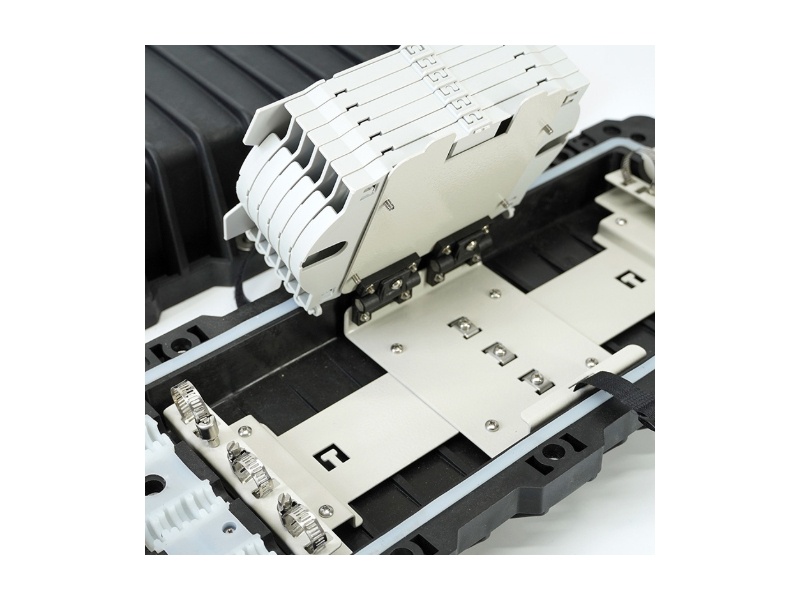

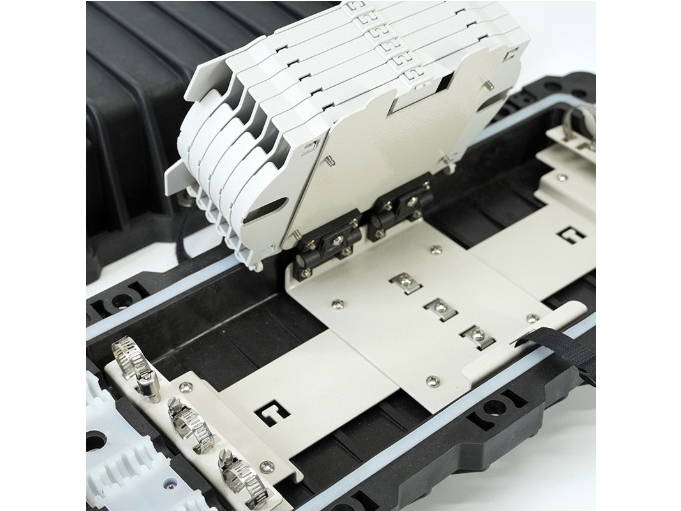

Tampilan Mekanisme Baki Berengsel
GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

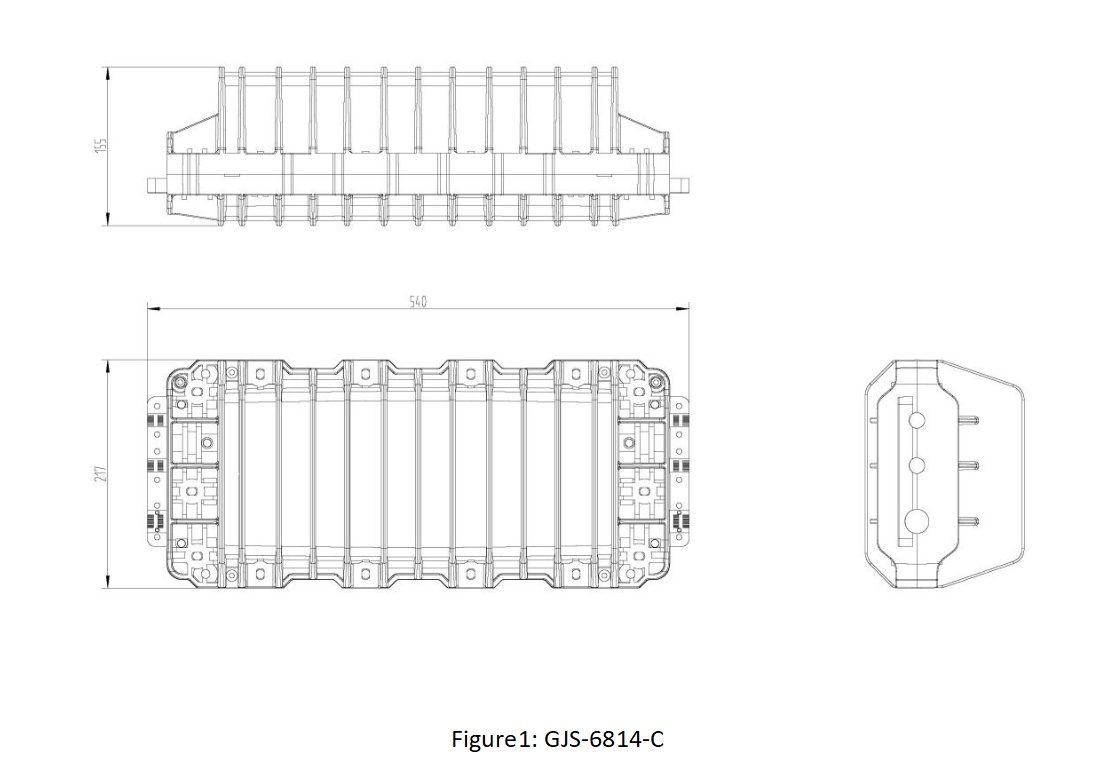

Dimensi dan kapasitas

Nomor ModelGJS-6814-C
GayaSejajar/Horizontal
Ukuran540(P)×217(L)×155(T) mm
Berat (kg)4.0 - 4.5
BahanPlastik yang Dimodifikasi Polimer
Jenis PenyegelanSegel Mekanis
Tingkat PerlindunganIP68
Port kabel3 saluran masuk dan 3 saluran keluar
Diameter kabelΦ 10-18 mm
Kapasitas Penyambungan Serat96/144/288(bundel)/ 576/1152(pita)
Kapasitas Baki24/48 (bundel) / 6/12 (pita)
Jumlah BakiMaksimal 6
AplikasiPemasangan di udara/dinding/pipa/penguburan langsung/lubang got





Performa fisik

Kontrol radius tekukan yang lengkapradius tekukan > 30mm
Mudah terbakarGB5169.7 Percobaan A
Kondisi lingkungan - Suhu pengoperasian-40℃~+65 ℃
Kondisi lingkungan - Kelembaban relatif≦ 85% （+30℃）
Kondisi lingkungan - Tekanan atmosfer70~106kP
Kondisi lingkungan - Suhu penyimpanan-25℃~+60 ℃
Kekuatan TeganganDi bawah tegangan arus searah 15KV, tanpa fenomena kerusakan atau loncatan api.
Resistansi Isolasi≥2×104MΩ
Gaya Tarik≥800N
Kedap airPompa penutup hingga tekanan internal mencapai 100 kPa, lalu masukkan penutup ke dalam air selama lebih dari 15 menit, tanpa terjadi gelembung atau penurunan tekanan.
Kekuatan Benturanmampu menahan beban 16N.m setelah 3 kali benturan; tidak ada retakan pada bodi.



Aplikasi Instalasi

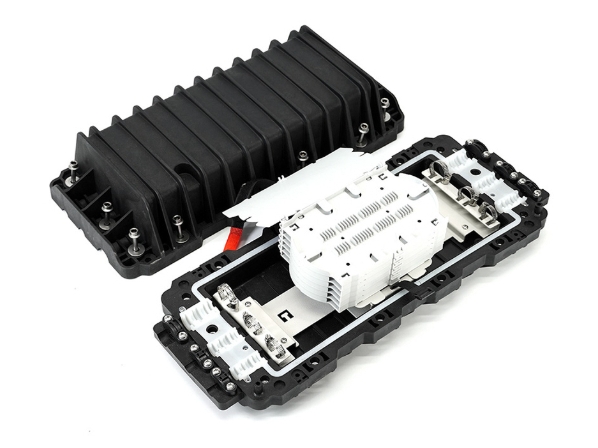

Aerial mounted deployment of heavy-duty horizontal closure

Dipasang di Udara



Dirancang khusus untuk dipasang dengan aman di lingkungan saluran telekomunikasi udara, mengelola node cabang berkapasitas tinggi.

Wall mounted and pipeline configuration for GJS-6814-C

Terpasang di dinding/pipa



Menawarkan kompatibilitas luar biasa untuk pemasangan di dinding atau integrasi langsung ke dalam saluran pipa infrastruktur yang kompleks.

Underground direct burial and manhole applications

penguburan langsung/lubang got



Dibuat dengan kokoh dengan perlindungan IP68 dan kekuatan benturan 16N.m untuk menangani kelembapan dan tekanan ekstrem di dalam lubang got dan penguburan langsung di bawah tanah.



Informasi Pemesanan

JenisUkuranUkuran Karton Bagian DalamUkuran karton luar
GJS-6814-C540×217×155mm570×235×180 mm (1 buah)580×460×530 mm (6 buah)

Aksesoris

Aksesori Standar



BarangKeteranganJumlahGambar
1 Pita isolasi 1 gulungan
2 Tabung pelindung sambungan 1 tas
3 Pengikat kabel nilon 1 tas
4 Sumbat choke 2 buah
5 Panduan pemasangan 1 set
6 tabung EVA 1 gulungan



Aksesori opsional



BarangKeteranganJumlahGambar
1 Katup udara 1 set
2 Perlengkapan pemasangan udara 1 set
3 Perlengkapan pemasangan di dinding 1 set
4 Kabel ground 1 set

Pertanyaan yang Sering Diajukan


Q Bagaimana kinerja penutup tugas berat ini di lingkungan basah atau bawah tanah?
A: Sangat baik. Kotak pelindung ini mempertahankan tingkat perlindungan IP68 dan telah diverifikasi secara ketat untuk memastikan tidak ada kebocoran. Kotak ini aman menahan inflasi internal hingga 100 kPa saat terendam sepenuhnya dalam air selama lebih dari 15 menit, tanpa gelembung atau penurunan tekanan yang tercatat.
Q Bagaimana komposisi strukturalnya sehingga memiliki masa pakai 20 tahun?
A: Produk ini menggunakan Plastik Modifikasi Polimer yang sangat tahan lama, menampilkan badan penutup utama PC+GF yang dikombinasikan dengan baki sambungan internal PC+ABS. Hal iniさらに diperkuat oleh plastik tahan penuaan dan sub-rakitan pengerjaan logam tahan korosi, memastikan produk ini dengan mudah melampaui masa pakai 20 tahun.
Q Berapakah kapasitas fiber maksimum dan konfigurasi port untuk GJS-6814-C?
A: Model inline khusus ini memiliki 6 port kabel (3 saluran masuk dan 3 saluran keluar) yang mengakomodasi kabel berdiameter Φ 10-18 mm. Dirancang untuk skalabilitas masif, model ini menampung hingga 6 baki yang mendukung kapasitas maksimum 288 serat (bundel) atau hingga 1152 serat (pita).
