Penutup Sambungan Serat Optik Inline GJS-6808-B (Hingga 144/432 Inti)

Rumah Produk 1. Solusi Koneksi FO 1.4 Penutupan Sambungan Serat Optik 1.4-2 Penutupan Sejajar

Penutup Sambungan Serat Optik Inline GJS-6808-B (Hingga 144/432 Inti)

Penutup Sambungan Serat Optik Inline GJS-6808-B (Hingga 144/432 Inti)

Penutup sambungan serat optik dapat digunakan untuk mengakhiri percabangan kabel optik hilir dalam jaringan komunikasi optik PON. Pada jaringan FTTX, penutup sambungan serat optik digunakan untuk akses ujung A/B kabel optik, penyambungan serat tunggal berkapasitas rendah, pengarahan keluar, dan fiksasi kabel akses multi-serat.

Inquiry now

Fitur Utama

  • ■ Tingkat IP: Tingkat perlindungan IP68
  • ■ Bahan: Dibuat dengan bodi penutup PC+GF dan baki sambungan bagian dalam PC+ABS.
  • ■ Struktur penyegelan: Tipe penyegelan mekanis tanpa memerlukan peralatan khusus.
  • ■ Desain: Tipe berengsel dengan desain gesper yang mudah dibuka dan ditutup kembali.
  • ■ Perangkat keras: Sekrup pengencang dan gasket semuanya terbuat dari baja tahan karat 304 untuk meningkatkan ketahanan terhadap korosi. Katup tekanan dan perangkat pentanahan bersifat opsional.
  • ■ Dilengkapi kontrol radius tekukan yang lengkap, memastikan radius tekukan > 30mm.
  • ■ Daya tahan yang awet dengan masa pakai tidak kurang dari 20 tahun.
  •

Aplikasi

  • ■ Berlaku untuk terminasi kabel optik cabang hilir dalam jaringan komunikasi optik PON.
  • ■ Digunakan melalui jaringan FTTX untuk akses ujung A/B kabel optik.
  • ■ Cocok untuk penyambungan serat tunggal berkapasitas rendah.
  • ■ Ideal untuk mengeluarkan dan memasang kabel akses multi-serat.
  • ■ Mendukung berbagai mode pemasangan termasuk pemasangan di udara, pipa dinding, lubang got, dan bawah tanah.

Tampilan Produk & Struktur Internal

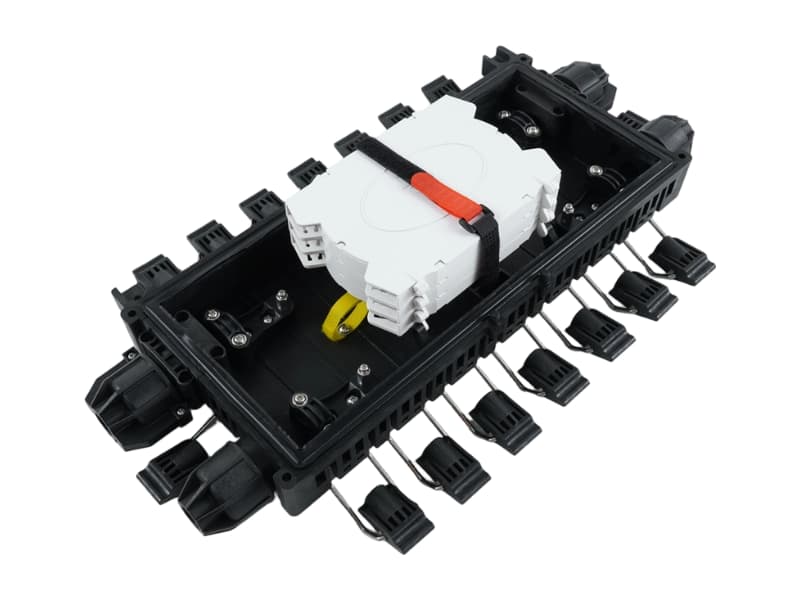

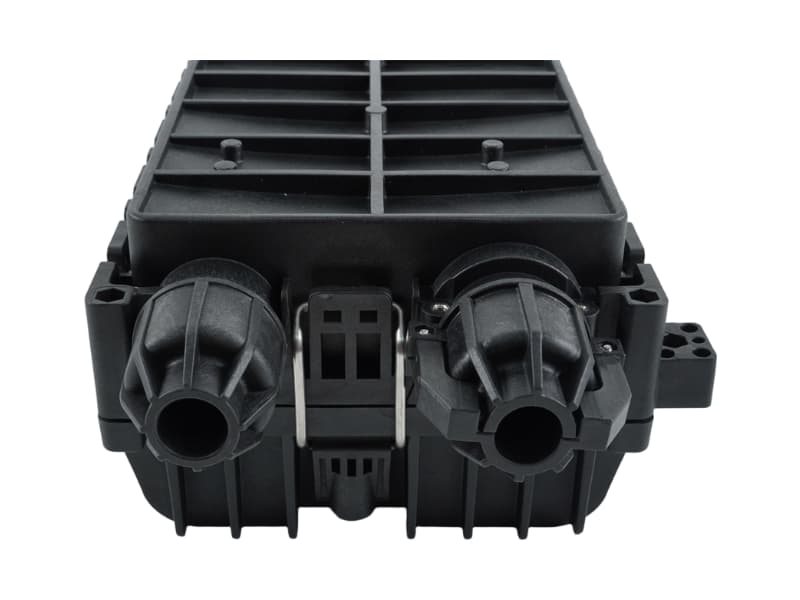

GJS-6808-B product appearance with hinged buckle design
Tampilan Baki Sambungan Lipat

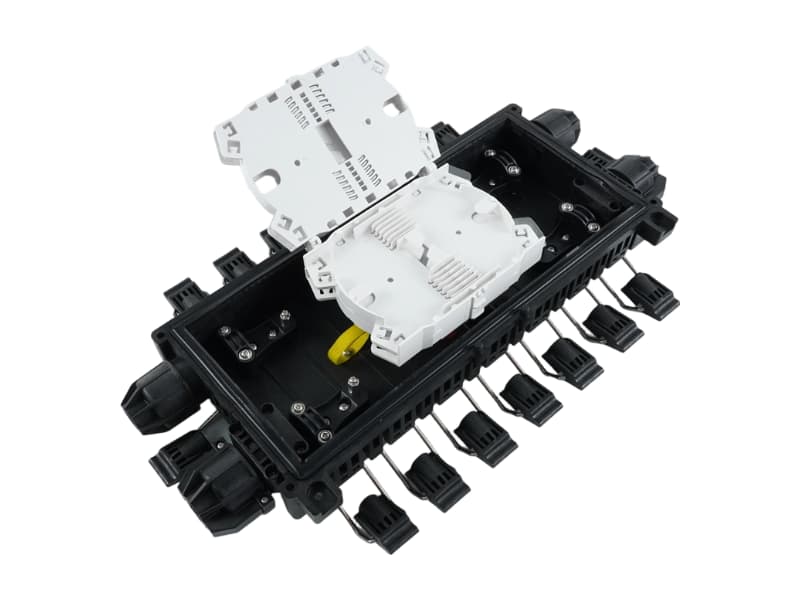

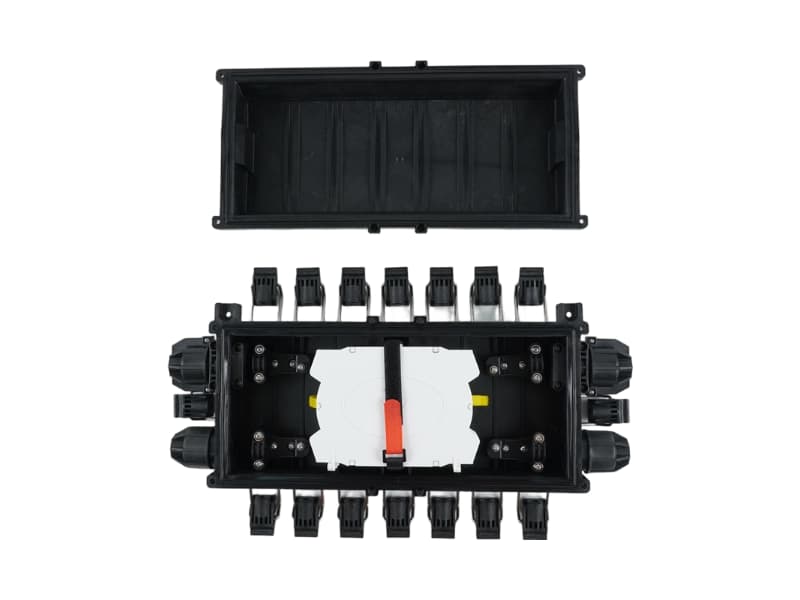

Internal PC+ABS splice tray showing fiber routing

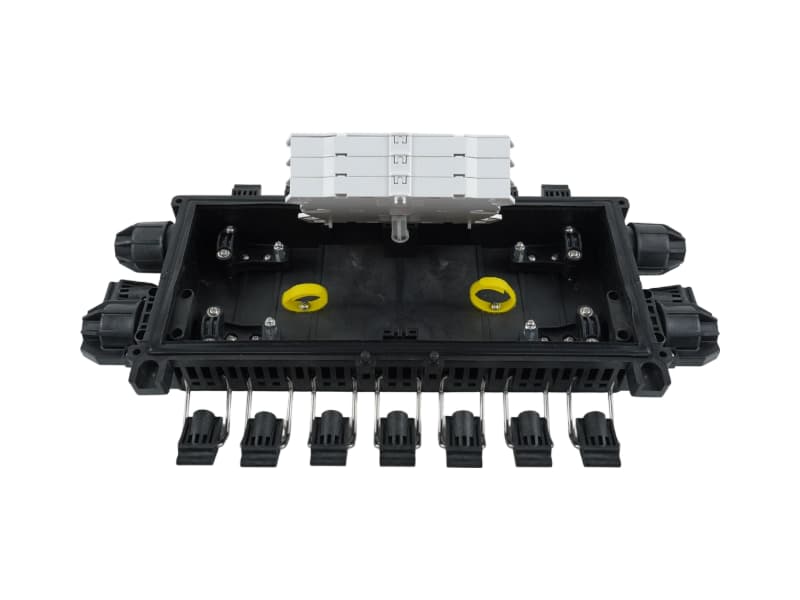

Tata Letak Internal dari Atas ke Bawah

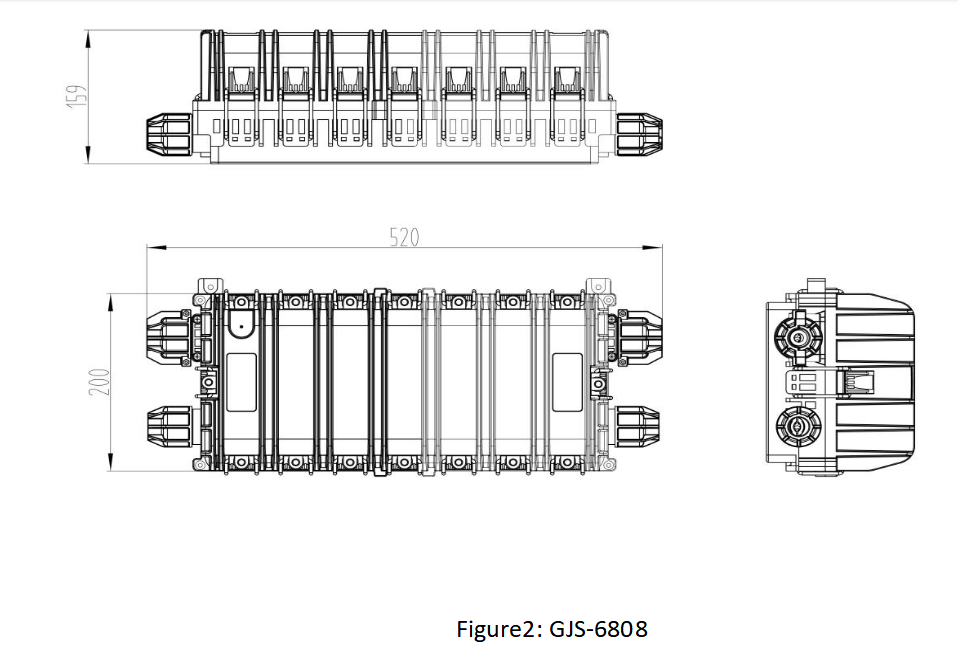

Structure drawing of GJS-6808 with dimensions
Tampilan Baki Sambungan Bertumpuk

2.1 Dimensi dan kapasitas

Nomor ModelGJS-6808-B
GayaSejajar/Horizontal
Ukuran520(P)×200(L)×159(T) mm
Berat (kg)4.0 - 4.5
BahanPP+GF
Jenis PenyegelanSegel Mekanis
Tingkat PerlindunganIP68
Port kabel4
Diameter kabelΦ 10-18 mm
Kapasitas Penyambungan Serat144 (bundel) / 432 (pita)
Kapasitas Baki24 (bundel) / 6/12 (pita)
Jumlah BakiMaksimal 6
AplikasiPemasangan di udara/dinding/pipa/penguburan langsung/lubang got





Performa fisik

Kontrol radius tekukan yang lengkapradius tekukan > 30mm
Mudah terbakarGB5169.7 Percobaan A
Kondisi lingkungan - Suhu pengoperasian-40℃~+65 ℃
Kondisi lingkungan - Kelembaban relatif≦ 85% （+30℃）
Kondisi lingkungan - Tekanan atmosfer70~106kP
Kondisi lingkungan - Suhu penyimpanan-25℃~+60 ℃
Kekuatan TeganganDi bawah tegangan arus searah 15KV, tanpa fenomena kerusakan atau loncatan api.
Resistansi Isolasi≥2×104MΩ
Gaya Tarik≥800N
Kedap airPompa penutup hingga tekanan internal mencapai 100 kPa, lalu masukkan penutup ke dalam air selama lebih dari 15 menit, tanpa terjadi gelembung atau penurunan tekanan.
Kekuatan Benturanmampu menahan beban 16N.m setelah 3 kali benturan; tidak ada retakan pada bodi.



Struktur Internal Penutup Sambungan Serat Optik Inline

Internal View 1

Tampilan Internal 1

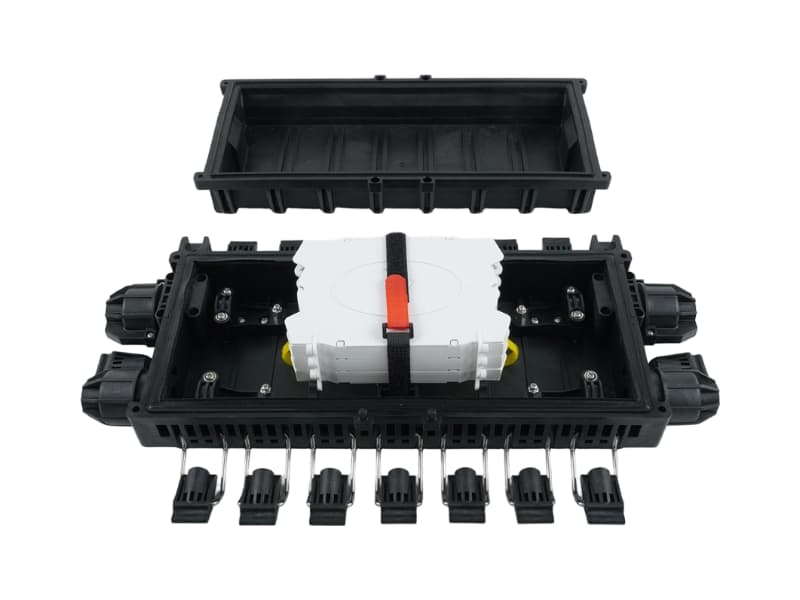

Internal View 2

Tampilan Internal 2

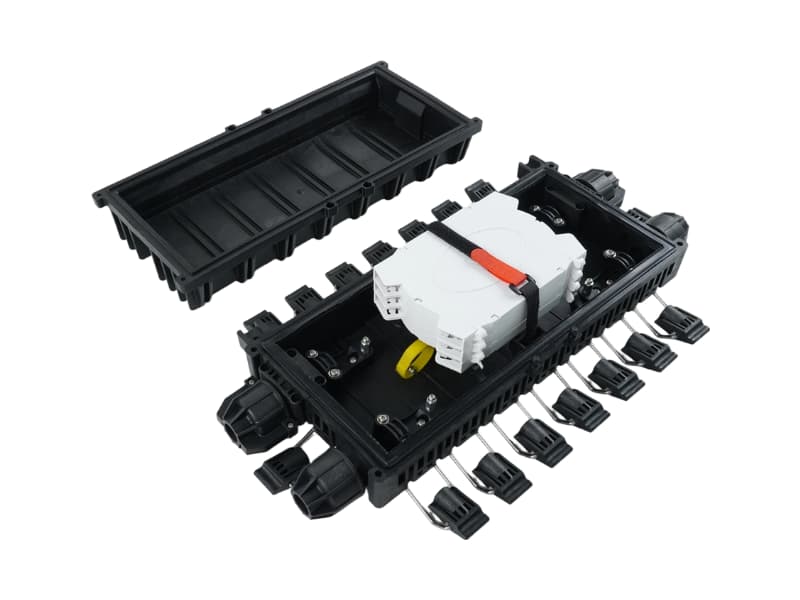

Internal View 3

Tampilan Internal 3

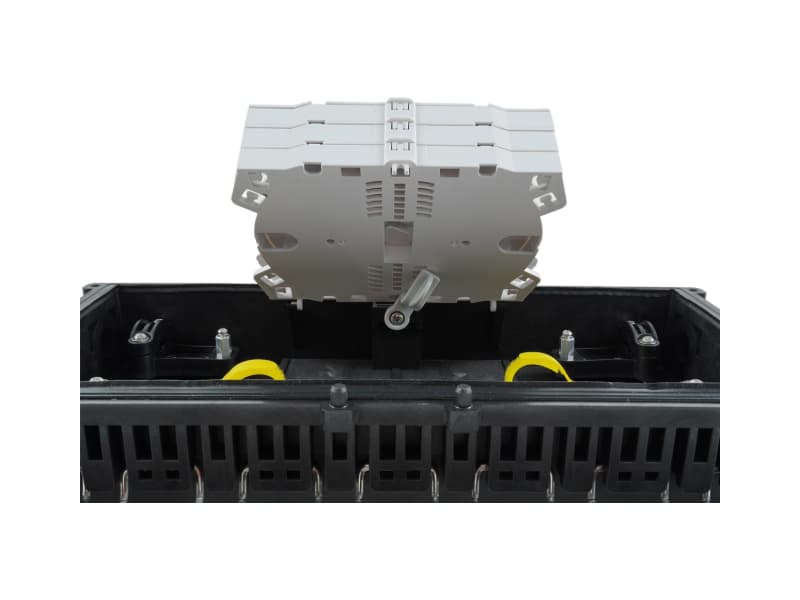

Internal View 4

Tampilan Internal 4

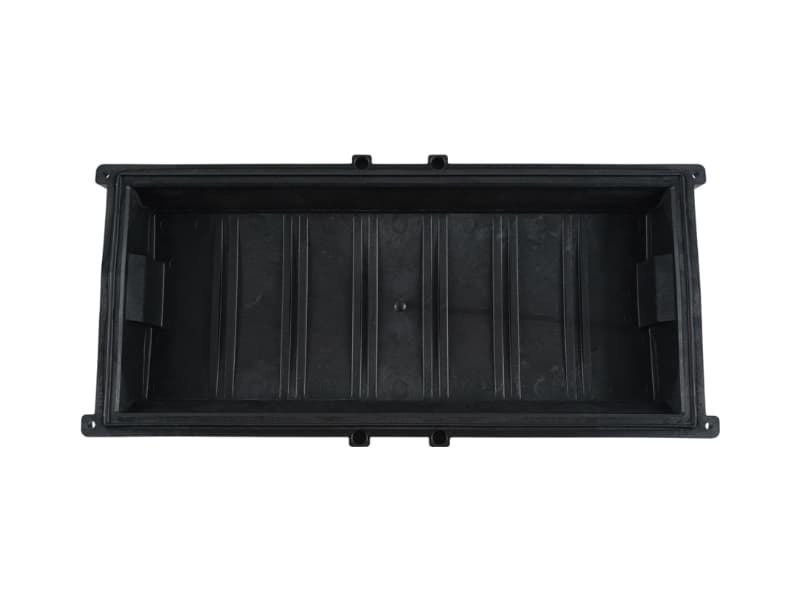

Internal View 5

Tampilan Internal 5

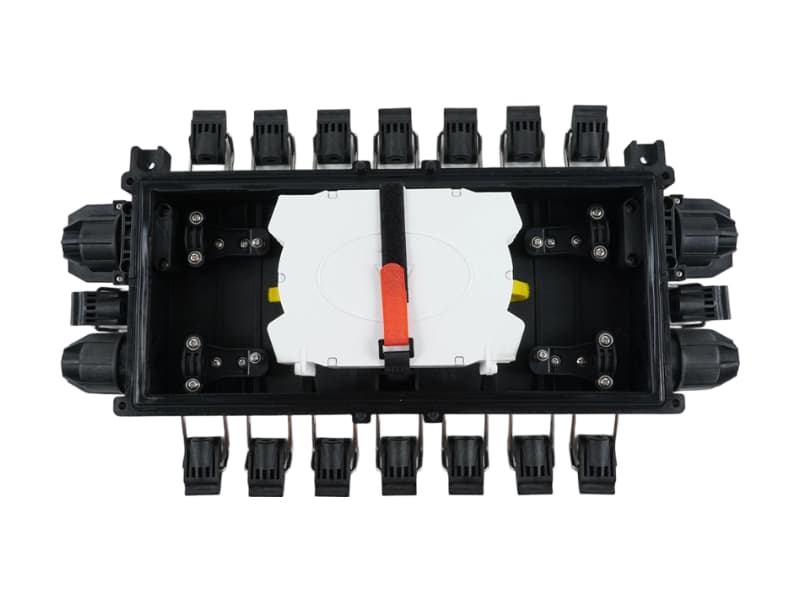

Internal View 6

Tampilan Internal 6

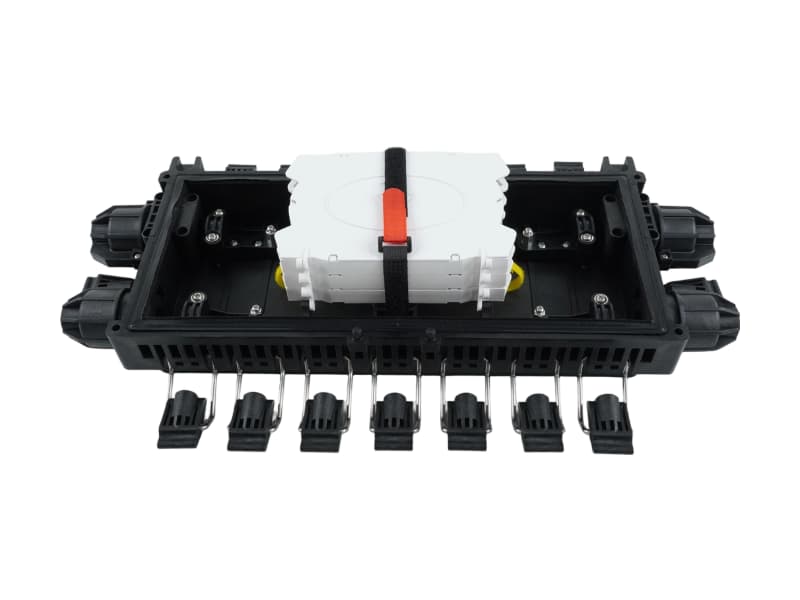

Internal View 7

Tampilan Internal 7

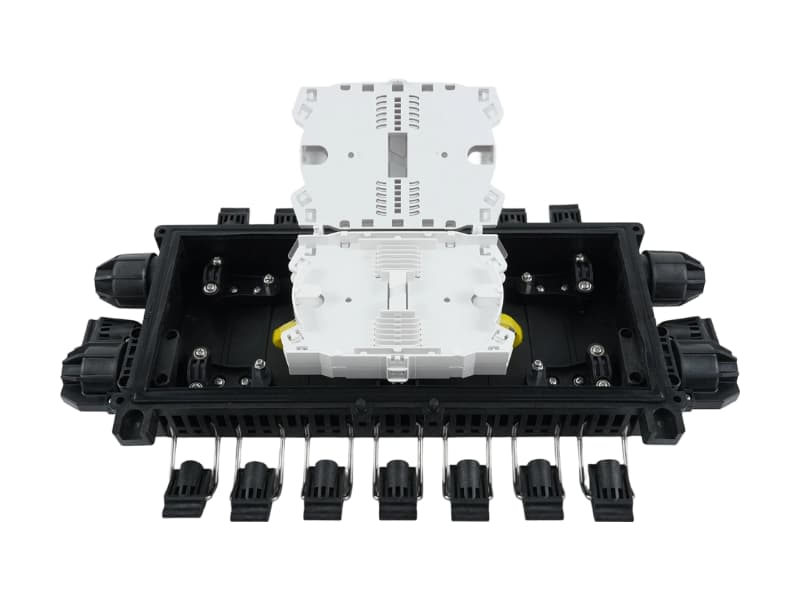

Internal View 8

Tampilan Internal 8

Internal View 9

Tampilan Internal 9

Internal View 10

Tampilan Internal 10

Aplikasi Instalasi

Aerial mounted installation of Inline Fiber Optic Splice Closure on overhead telecommunication lines

Dipasang di Udara



Dirancang untuk dipasang dengan aman di lingkungan saluran telekomunikasi udara.

Wall mounted and pipeline installation of Inline Fiber Optic Splice Closure

Terpasang di dinding/pipa



Sangat kompatibel untuk pemasangan di dinding atau integrasi langsung ke dalam saluran pipa infrastruktur.

Underground direct burial and manhole installation of IP68 Inline Fiber Optic Splice Closure

penguburan langsung/lubang got



Dibuat dengan kokoh dengan perlindungan IP68 untuk menangani kondisi ekstrem di lubang got dan penguburan langsung di bawah tanah.

Informasi Pemesanan

JenisUkuranUkuran Karton Bagian DalamUkuran karton luar
GJS-6808-B520×200×159mm540×220×180 mm (1 buah)560×460×570 mm (6 buah)

Aksesoris

Aksesori Standar



BarangKeteranganJumlahGambar
1Pita isolasi1 gulungan
2Tabung pelindung sambungan1 tas
3Pengikat kabel nilon1 tas
4Sumbat choke2 buah
5Panduan pemasangan1 set
6tabung EVA1 gulungan



Aksesori opsional



BarangKeteranganJumlahGambar
1Katup udara1 set
2Perlengkapan pemasangan udara1 set
3Perlengkapan pemasangan di dinding1 set
4Kabel ground1 set

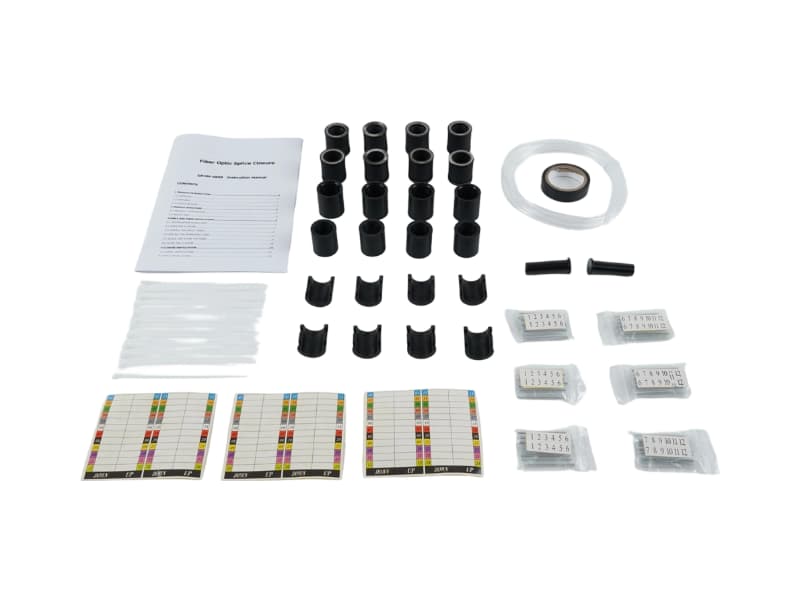

Isi Paket & Aksesoris

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Pertanyaan yang Sering Diajukan


Q Apakah penutup ini mampu menahan lingkungan yang keras seperti paparan air?
A: Ya, ini memiliki tingkat IP (Intellectual Property) IP68 dan kedap bocor diuji dengan memompa penutup hingga tekanan internal 100 kPa dan merendamnya dalam air selama lebih dari 15 menit tanpa terjadi gelembung atau penurunan tekanan.
Q Bahan apa yang digunakan untuk memastikan daya tahan penutupnya?
A: Material tersebut mencakup plastik tahan penuaan dan sub-rakitan pengerjaan logam tahan korosi. Secara spesifik, material ini memiliki Badan penutup PC+GF dan bagian dalam Baki sambungan PC+ABSSelain itu, sekrup pengencang dan gasket semuanya terbuat dari baja tahan karat 304.
Q Berapakah kapasitas penyambungan serat optik maksimum untuk model ini?
A: Kapasitas penyambungan serat adalah 144 (bundel) atau hingga 432 (pita). Mendukung jumlah baki maksimal 6, dengan kapasitas baki 24 (bundel) atau 6/12 (pita) per baki.
