GJS-SPM009 Penutup sambungan serat tipe kubah, tipe mekanis

Rumah Produk 1. Solusi Koneksi FO

GJS-SPM009 Penutup sambungan serat tipe kubah, tipe mekanis

GJS-SPM009 Penutup sambungan serat tipe kubah, tipe mekanis

Name: GJS-SPM009 Penutup sambungan serat tipe kubah, tipe mekanis
Availability: InStock

Dirancang untuk kinerja optimal dalam jaringan PON, penutup sambungan ini adalah solusi ideal untuk mengakhiri dan mendistribusikan kabel serat optik hilir. Sangat cocok untuk penerapan FTTX, alat ini memungkinkan akses terminal A/B yang mulus, mendukung penyambungan serat tunggal dengan jumlah serat yang sedikit, dan memastikan penambatan dan pengarahan yang kuat untuk kabel multi-serat.

Inquiry now

Fitur Utama

■ Sambungan distribusi yang mampu menampung berbagai jenis dan diameter kabel (6-9mm untuk kabel mikro dan 13-18mm untuk kabel saluran)
■ ASemua aksesori yang dibutuhkan harus disertakan untuk tiang antena.Ruang untuk tabung yang belum dipotong, di antara sisi-sisinya harus terdapat ruang untuk tabung yang belum dipotong.
■Selongsong penyusut panas harus disertakan dengan Sambungan JML 288 Kemampuan untuk mengarahkan inti serat di dalam sambungan dari satu kaset ke kaset lainnya.
■Mode pemasangan: dipasang di atas kepala, dipasang di dalam tanah, dipasang di dinding, dipasang di tiang, dipasang di lubang got;Plastik tahan penuaan, dan subrakitan pengerjaan logam tahan korosi.
■Bodi produk ini menggunakan plastik rekayasa berkekuatan tinggi yang telah dimodifikasi, sehingga memiliki kekuatan dan ketahanan korosi yang tinggi, masa pakai lebih lama, dan kinerja penyegelan yang sangat baik.
■Produk ini memiliki total 9 port kabel, 8 port kabel bulat, dan 1 port kabel oval untuk Φ7-26mm, 2 lubang besar dan 1 port oval dapat menggunakan kabel Mid-span tanpa dipotong.
■Struktur bertumpuk dari kaset sambungan dan perangkat pembumian isolasi independen di dalam kubah membuat konfigurasi jumlah inti serat optik, perluasan, dan pembumian kabel optik menjadi fleksibel, nyaman, dan aman.
■Masa pakai tidak kurang dari 20 tahun
■Tingkat IP: IP68

Aplikasi

■ Jaringan PON: Berlaku untuk terminasi kabel optik hilir yang bercabang dalam jaringan komunikasi optik PON.
■ Akses FTTX: Digunakan melalui jaringan FTTX untuk akses ujung A/B kabel optik.
■ Penyambungan Serat Optik: Cocok untuk menyambung serat optik tunggal berkapasitas rendah.
■ Manajemen Kabel: Ideal untuk mengarahkan dan memasang kabel akses multi-serat.
■ Instalasi Serbaguna: Mendukung berbagai mode instalasi termasuk pemasangan di atas kepala, pemasangan di dalam tanah (dikubur langsung), pemasangan di dinding, pemasangan di tiang, dan pemasangan di lubang got.

Tampilan Produk & Struktur Internal

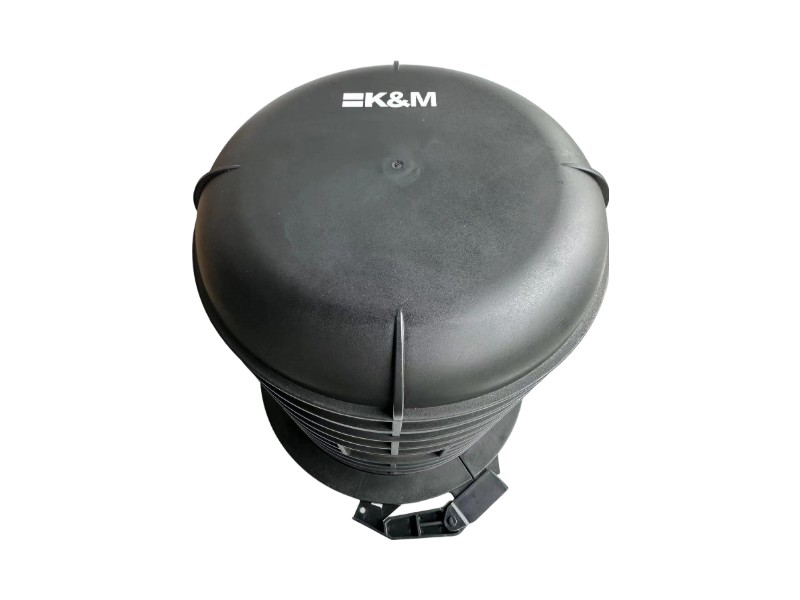

Exterior Top View of Dome Fiber Splice Closure

Tampilan Eksterior dari Atas

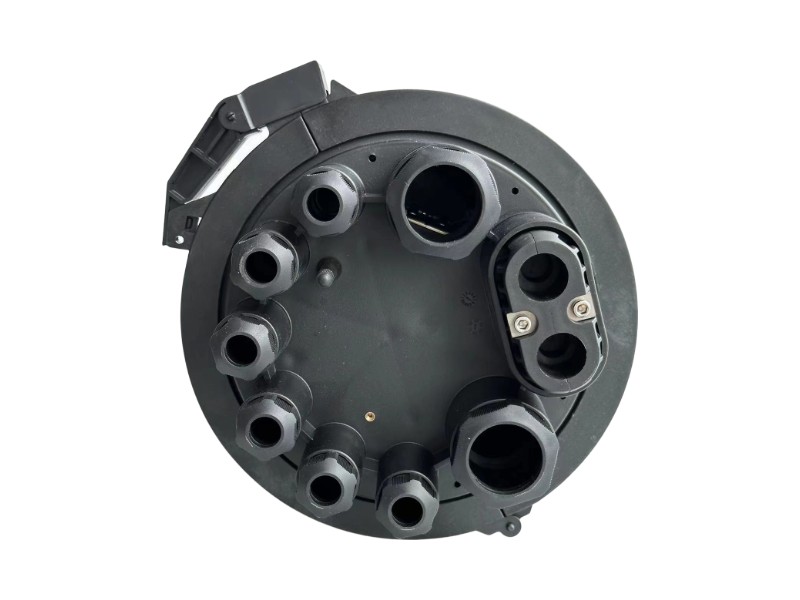

Tampilan Bawah Eksterior

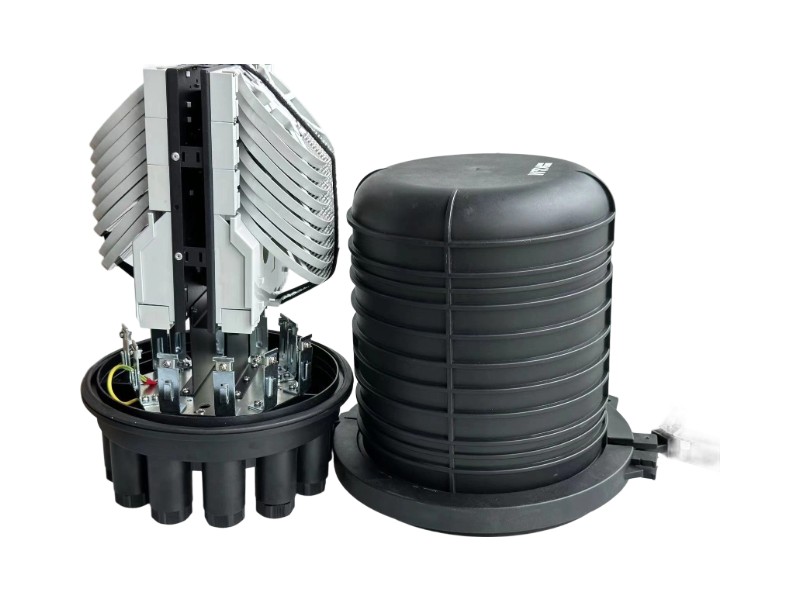

Disassembled View showing Internal Splice Trays

Tampilan Struktur Internal

Performa fisik

Kontrol radius tekukan yang lengkap	radius tekukan > 30mm
Mudah terbakar	GB5169.7 Percobaan A
Kondisi lingkungan - Suhu pengoperasian	-40℃~+65 ℃
Kondisi lingkungan - Kelembaban relatif	≦ 85% （+30℃）
Kondisi lingkungan - Tekanan atmosfer	70~106kP
Kondisi lingkungan - Suhu penyimpanan	-25℃~+60 ℃
Kekuatan Tegangan	Di bawah tegangan arus searah 15KV, tanpa fenomena kerusakan atau loncatan api.
Resistansi Isolasi	≥2×104MΩ
Gaya Tarik	≥800N
Kedap air	Pompa penutup hingga tekanan internal mencapai 100 kPa, lalu masukkan penutup ke dalam air selama lebih dari 15 menit, tanpa terjadi gelembung atau penurunan tekanan.
Kekuatan Benturan	mampu menahan beban 20N.m setelah 3 kali benturan; tidak ada retakan pada bodi.

Struktur Internal Penutup Sambungan Serat Optik Inline

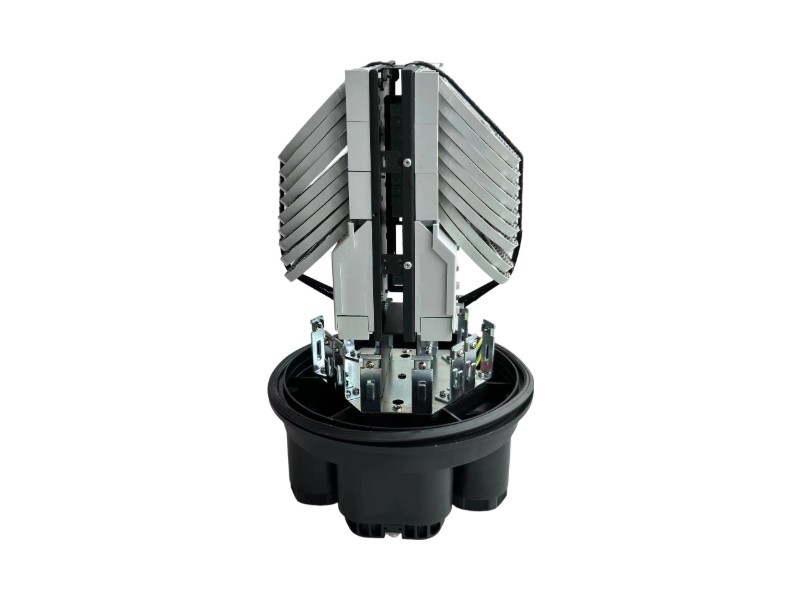

Tampilan Internal 1

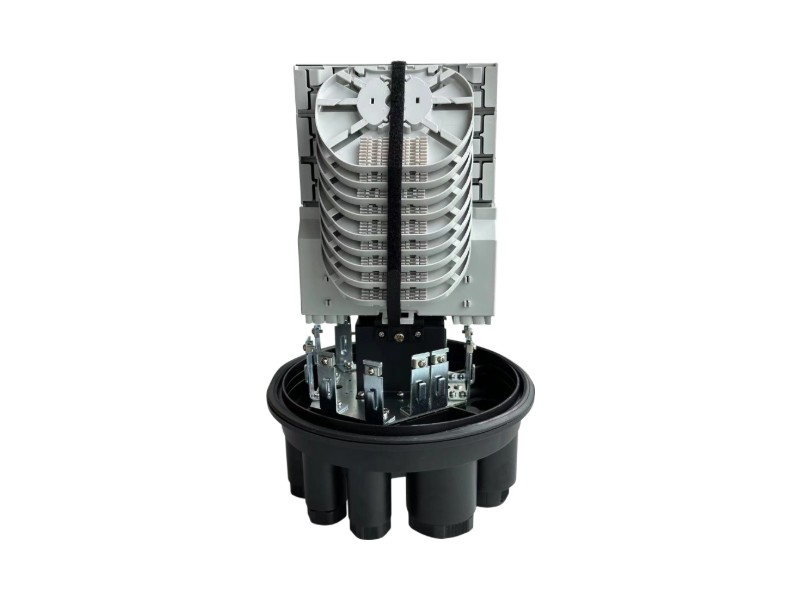

Tampilan Internal 2

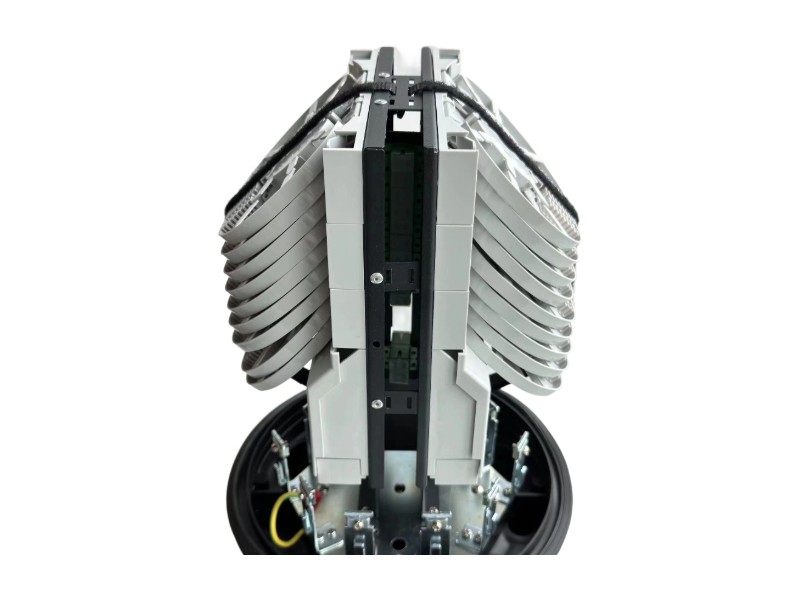

Tampilan Internal 3

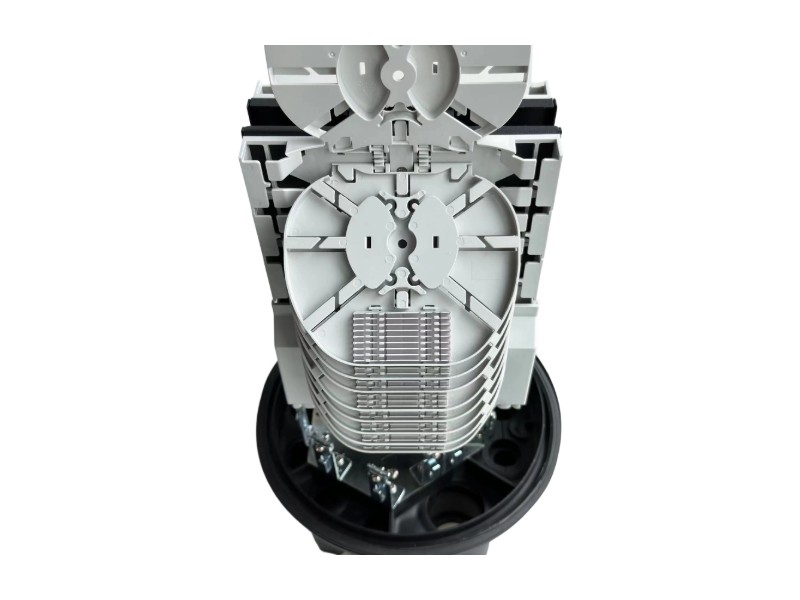

Tampilan Internal 4

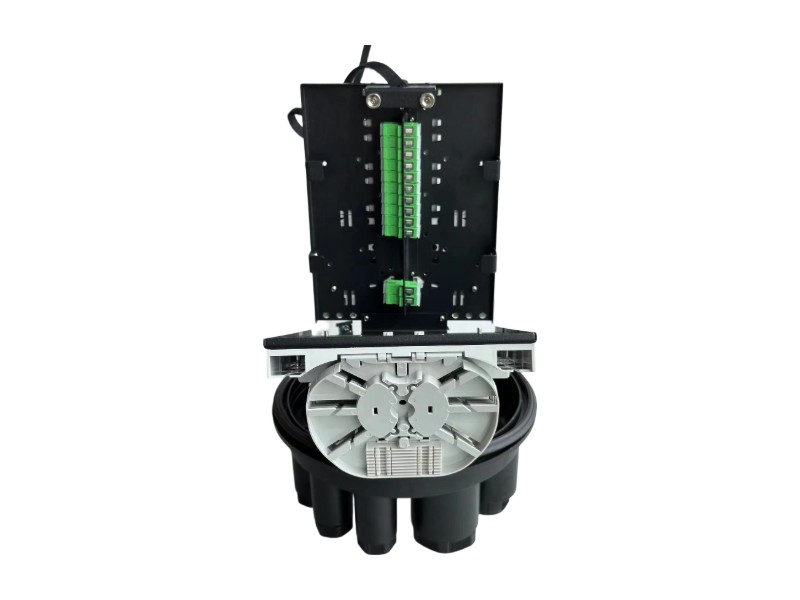

Tampilan Internal 5

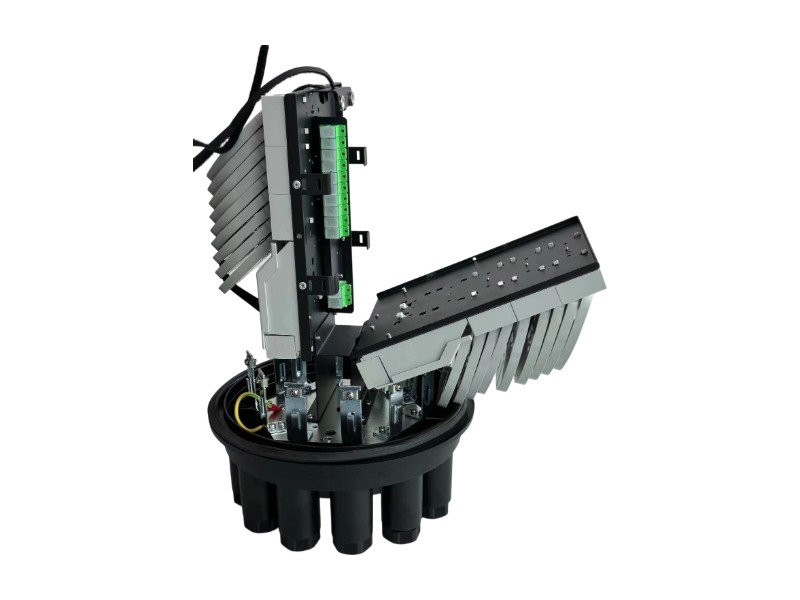

Tampilan Internal 6

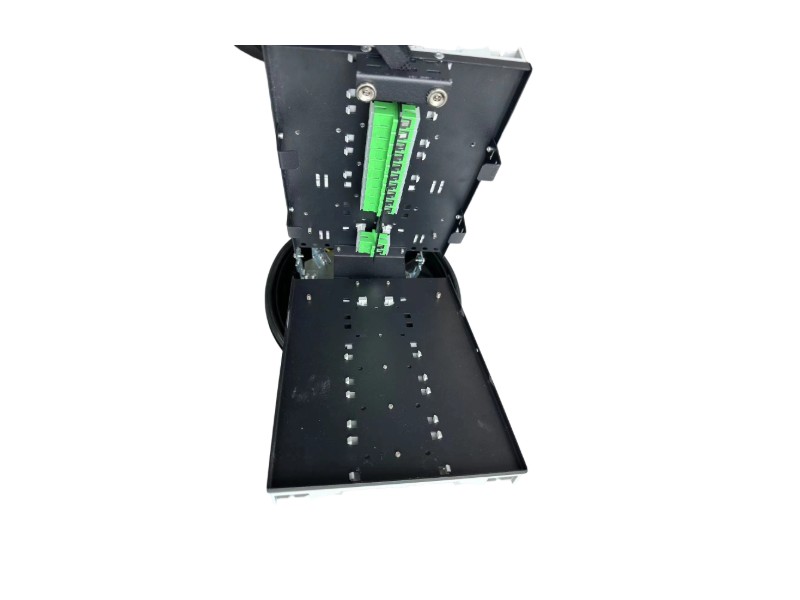

Tampilan Detail 7

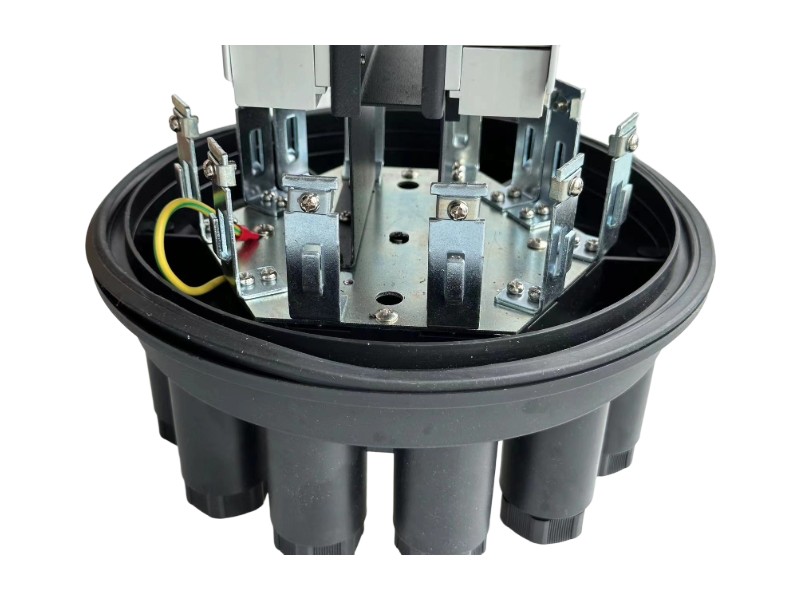

Tampilan Detail8

Tampilan Detail 9

Tampilan Detail10

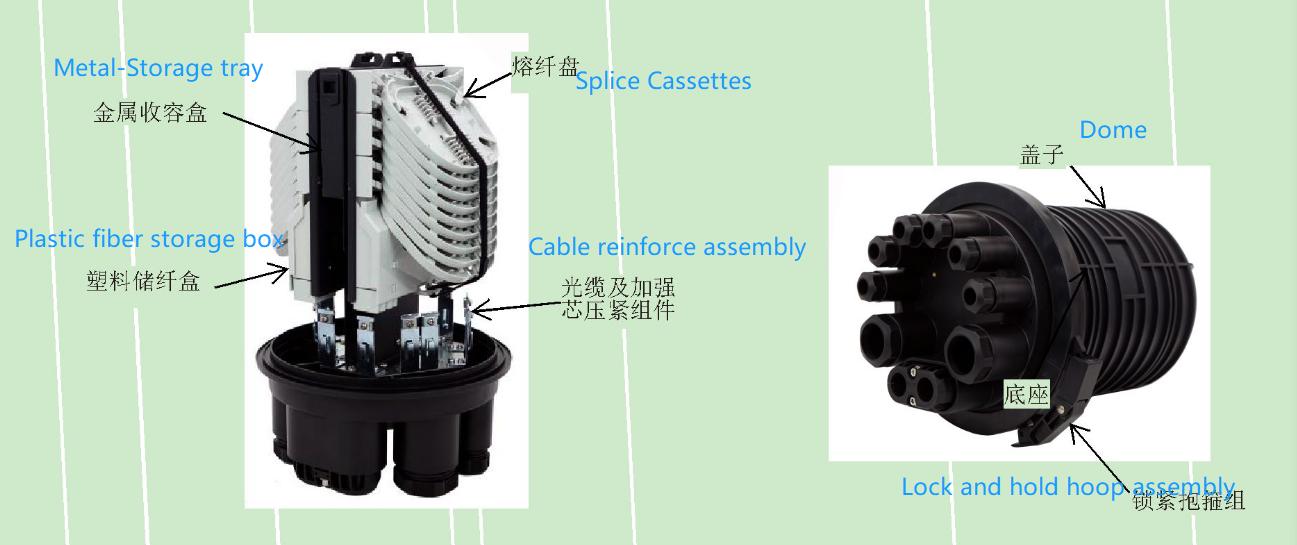

Diagram Struktur Penutupan Sambungan Serat Kubah

Informasi Pemesanan

Model Produk	GJS-SPM009-8	GJS-SPM009-24
Dimensi (mm)	Φ325×395	Φ325×395
Diameter kabel (mm)	Φ7-Φ26	Φ7-Φ26
Kapasitas Kaset Sambungan (inti)	8	24
Jumlah kaset (buah)	36	18
Kapasitas Sambungan (inti)	288	432

Daftar Barang Bawaan

Nama Barang	Kuantitas	Nama Barang	Kuantitas
Penutupan Kubah	1 set	Panduan instalasi	1 buah
Kunci heksagonal	1 set	Aksesori yang dipasang di dinding	1 buah
Tabung pelindung sambungan 12 buah/kantong	Sesuai kapasitas	Aksesori yang dipasang pada tiang	1 buah (opsional)
Penjepit Tenggorokan Φ13-Φ19	10 buah	Sekrup segi enam luar M8×20 (dengan ring datar, ring pegas, mur)	8 set
Penjepit Tenggorokan Φ19-Φ29	2 buah	Sekrup segi enam luar M10×150 (Menembus kawat)	2 buah (opsional)
Penekan Tablet Φ15	4 buah	Mur segi enam M10 + ring pegas + ring datar	2 buah (opsional)
blok penekan berbentuk angka 8	4 buah	Sekrup self-tapping M5×16 + Bantalan pegas datar	4 set
Karet penyegel Φ27	6 buah	Sekrup ekspansi logam	4 set
karet penyegel Φ51-Φ17	2 buah	-	-
Kunci pas plastik	1 buah	-	-

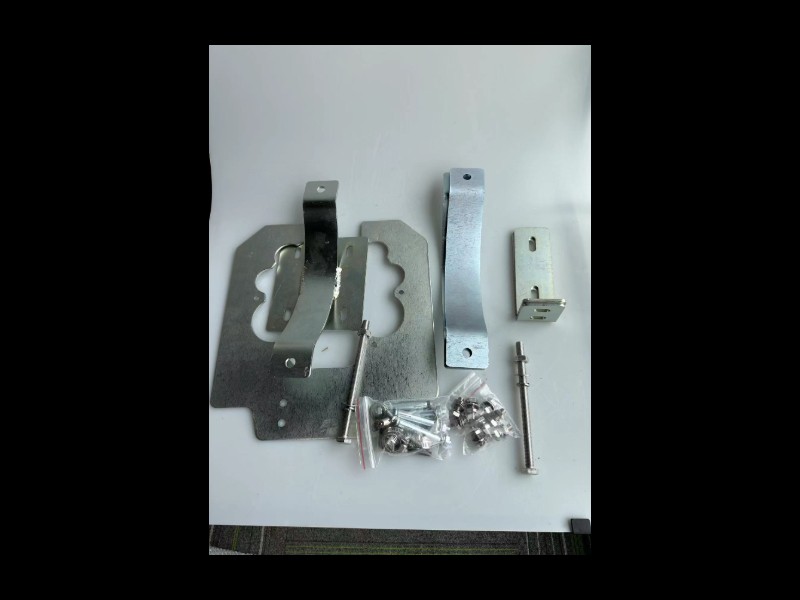

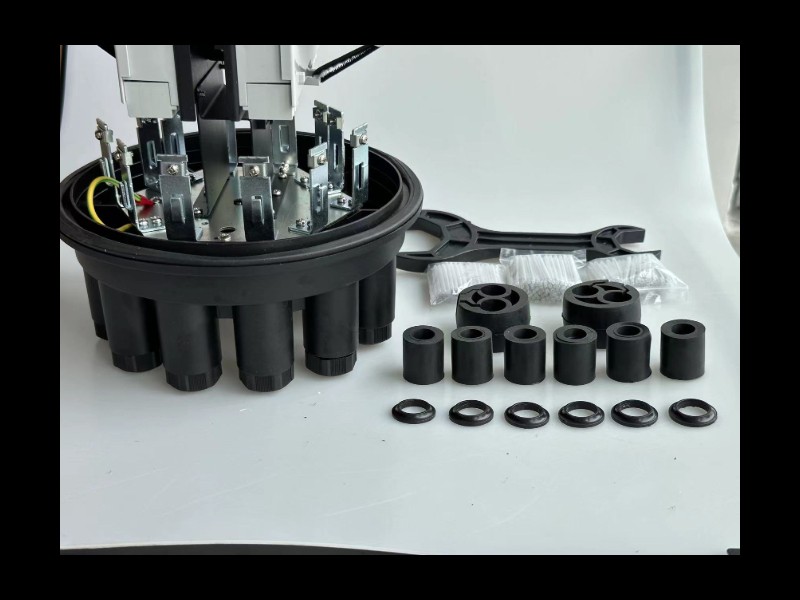

Isi Paket & Aksesoris

Pertanyaan yang Sering Diajukan

Q Berapakah kapasitas serat maksimum dari penutup kubah GJS-SPM009?

A:Penutup kubah GJS-SPM009 dirancang untuk jaringan dengan kepadatan tinggi dan mendukung kapasitas penyambungan maksimum hingga 432 inti. Tergantung pada kebutuhan jaringan Anda, penutup ini dapat dikonfigurasi dengan 36 kaset (untuk 288 inti) atau 18 kaset (untuk 432 inti), memberikan skalabilitas yang sangat baik untuk perluasan serat optik Anda.

Q Apakah kotak sambungan serat optik ini mendukung kabel yang tidak terpotong di tengah bentang?

A:Ya, perangkat ini memiliki total 9 port kabel, termasuk 8 port bundar dan 1 port oval. Port oval dirancang khusus untuk mengakomodasi kabel tengah yang tidak terpotong dengan diameter mulai dari Φ7mm hingga 26mm, yang membuat pengaturan kabel berkelanjutan menjadi sangat fleksibel dan nyaman tanpa perlu menyambung kabel utama.

Q Lingkungan seperti apa yang cocok untuk memasang penutup kubah ini?

A:Berkat tingkat perlindungan IP68 yang kokoh dan bodi plastik rekayasa berkekuatan tinggi, produk ini bekerja andal dalam kondisi luar ruangan yang keras. Produk ini mendukung berbagai mode pemasangan, termasuk pemasangan di atas kepala (udara), pemasangan di dinding, pemasangan di tiang, pemasangan di dalam tanah (penguburan langsung), dan pemasangan di lubang got.
