Cara Memilih Kabel Patch Fiber Optik yang Tepat untuk Proyek Anda

Baik Anda sedang meningkatkan pusat data berdensitas tinggi, memperluas Jaringan Area Penyimpanan (SAN), atau menerapkan infrastruktur FTTX baru, kinerja seluruh jaringan Anda sangat bergantung pada satu komponen penting: kabel patch serat optikMeskipun mungkin tampak seperti aksesori sederhana, kabel patch fiber bertindak sebagai sistem saraf pusat dari pengaturan telekomunikasi Anda. Dengan berbagai mode, konektor, dan jenis jaket yang tersedia, memilih kabel yang salah dapat menyebabkan degradasi sinyal yang parah, peningkatan kehilangan penyisipan, dan pada akhirnya, waktu henti yang mahal. Sebagai profesional di bidang energi dan penyimpanan jaringan, kami hadir untuk memandu Anda melalui langkah-langkah penting dalam memilih kabel patch fiber yang sempurna untuk aplikasi spesifik Anda.

1. Mode Tunggal vs. Mode Ganda: Ketahui Jarak Anda

Langkah mendasar dalam memilih kabel patch adalah menentukan ukuran inti dan mode transmisi cahaya berdasarkan jarak transmisi dan kecepatan data yang Anda butuhkan. Mencampuradukkan hal-hal ini akan mengakibatkan kegagalan jaringan secara langsung.

• Mode Tunggal (OS2): Memiliki inti yang sangat kecil (biasanya 9/125µm) yang hanya memungkinkan satu jalur cahaya. Desain ini secara virtual menghilangkan dispersi modal, sehingga ideal untuk transmisi jarak jauh (hingga 10km atau lebih) dan banyak digunakan dalam jaringan telekomunikasi dan tulang punggung kampus.
• Multi-Mode (OM3, OM4, OM5): Memiliki inti yang lebih besar (50/125µm) yang memungkinkan banyak jalur cahaya. Meskipun mengalami pelemahan yang lebih tinggi pada jarak jauh, lampu ini sangat cocok untuk lingkungan dengan jangkauan pendek dan kapasitas tinggi seperti Pusat Data. Misalnya, generasi berikutnya Kabel OM5 (biasanya berwarna hijau limau) mendukung protokol 40G dan 100G ultra cepat menggunakan teknologi SWDM (Short Wavelength Division Multiplexing), memungkinkan bandwidth luar biasa melalui sepasang serat optik tunggal.

2. Pilih Konektor & Jenis Poles yang Tepat

Peralatan aktif dan transceiver Anda akan menentukan jenis konektor yang Anda butuhkan. Jenis yang umum meliputi: LC, SC, dan FCNamun, untuk lingkungan modern dengan kepadatan tinggi yang membutuhkan skalabilitas cepat, Konektor MPO/MTP (mendukung 8, 12, atau 24 serat dalam satu antarmuka) adalah standar absolut.

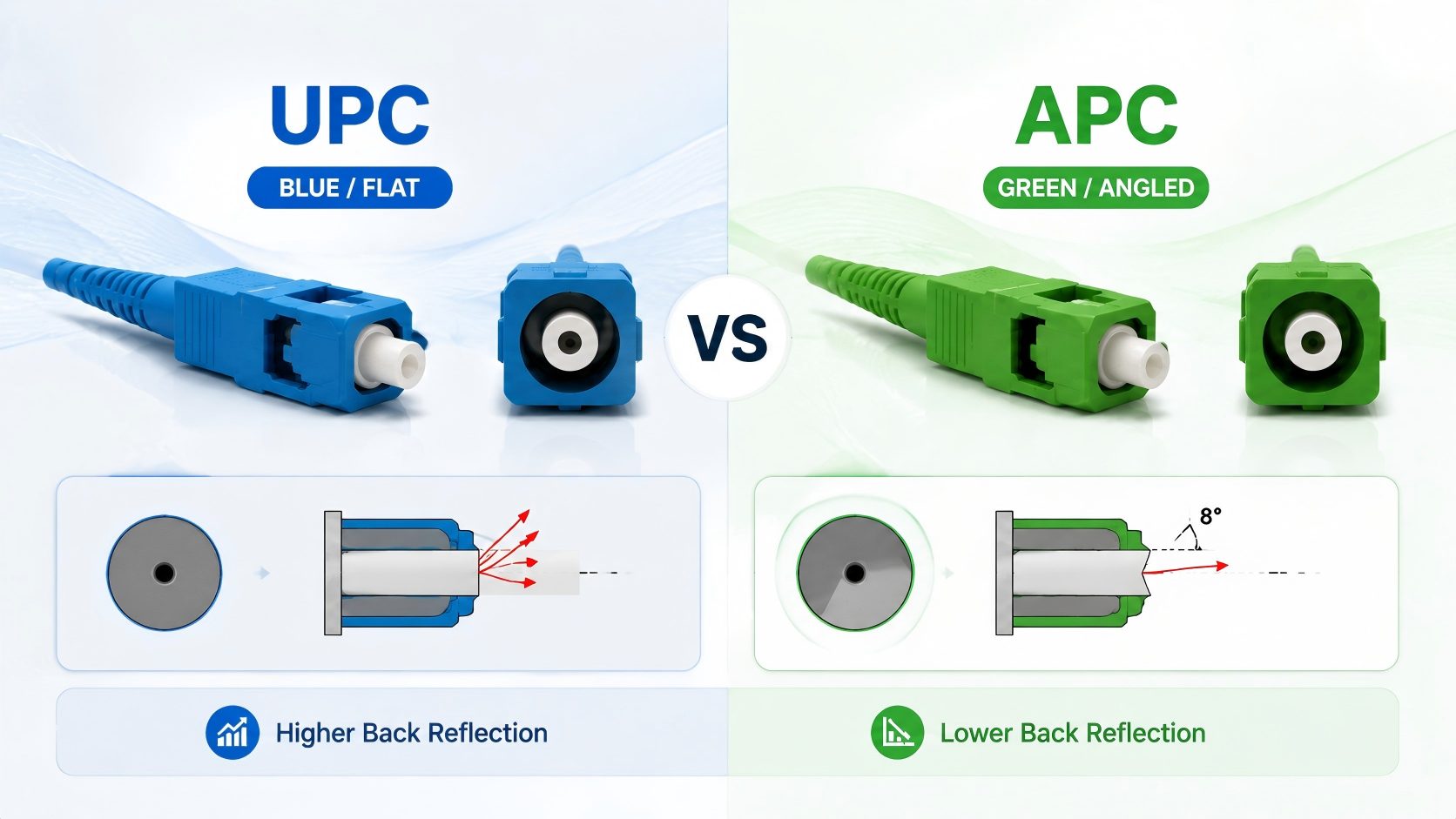

Selain bentuk konektor, Anda harus memperhatikan dengan saksama polesan permukaan ujungnya, karena hal itu secara langsung memengaruhi pantulan balik (Return Loss):

• UPC (Ultra Physical Contact): Biasanya berwarna biru, cocok untuk Ethernet standar dan transmisi data. Permukaan ujungnya dipoles rata dengan sedikit lengkungan.
• APC (Kontak Fisik Bersudut): Biasanya berwarna hijau, dirancang dengan sudut 8 derajat untuk meminimalkan kehilangan pantulan. Cahaya yang dipantulkan diarahkan ke lapisan pelindung (cladding) dan bukan langsung kembali ke sumbernya. APC (Anti-Protected Color) wajib digunakan untuk aplikasi sensitif seperti FTTx, PON, dan CATV.

3. Bahan Jaket: Prioritaskan Keselamatan

Lapisan luar tidak hanya melindungi serat kaca internal yang halus; tetapi juga memastikan keamanan fasilitas Anda. Meskipun PVC standar (OFNR) umum digunakan, LSZH (Low Smoke Zero Halogen) Sangat direkomendasikan untuk penggunaan di dalam ruangan dan pusat data. Dalam kejadian kebakaran yang jarang terjadi, jaket LSZH hanya mengeluarkan sedikit asap dan tidak menghasilkan gas halogen beracun, sehingga melindungi personel dan peralatan elektronik sensitif dari kerusakan korosif.

4. Struktur Kabel: Simplex, Duplex, atau Fan-out?

Terakhir, pertimbangkan bagaimana kabel tersebut mengarahkan sinyal. Simplex Kabel ini memiliki satu serat optik dan satu konektor di setiap ujungnya, dan sebagian besar digunakan untuk transceiver dua arah (BiDi). Rangkap Kabel ini memiliki dua serat (biasanya berdampingan dalam desain angka 8) untuk operasi transmisi dan penerimaan simultan. Untuk perutean tingkat lanjut, Penyebaran (Terobosan) Kabel ini memiliki konektor multi-fiber (seperti MPO) di satu ujung dan membaginya menjadi beberapa konektor dupleks (seperti LC) di ujung lainnya, sehingga memungkinkan satu port switch berkecepatan tinggi untuk memberi daya pada beberapa server.

Referensi Cepat: Panduan Pemilihan Mode Serat Optik

Kesimpulan: Meningkatkan infrastruktur Anda membutuhkan perangkat keras yang presisi. Selalu pastikan Anda membeli kabel yang telah diuji pabrik, telah dipasang konektor, dan memiliki sertifikasi rugi penyisipan rendah untuk menjamin fondasi jaringan yang kuat.
