Kabel Patch Fanout Mode Tunggal OS2 Dupleks 8F MPO/APC ke LC/PC

Rumah Produk 2. Solusi Pusat Data 2.3 MPO 2.3-1 Kabel Patch MPO

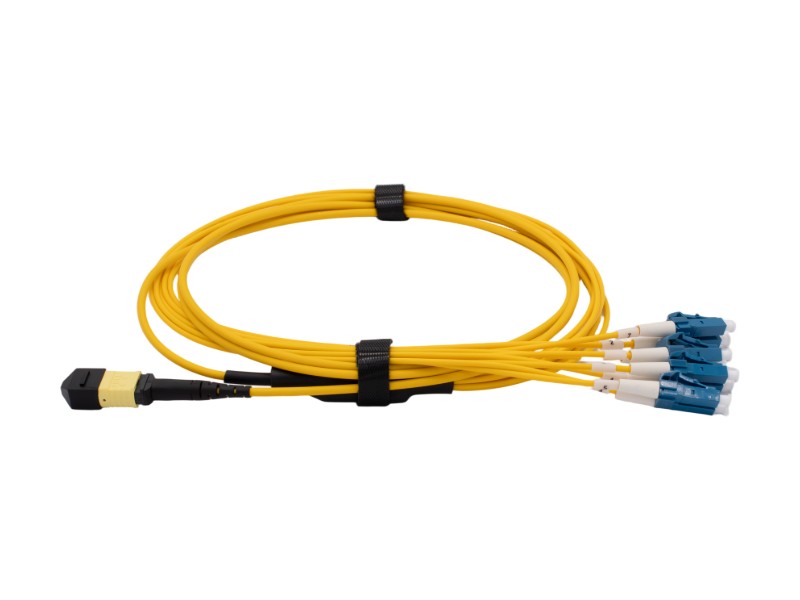

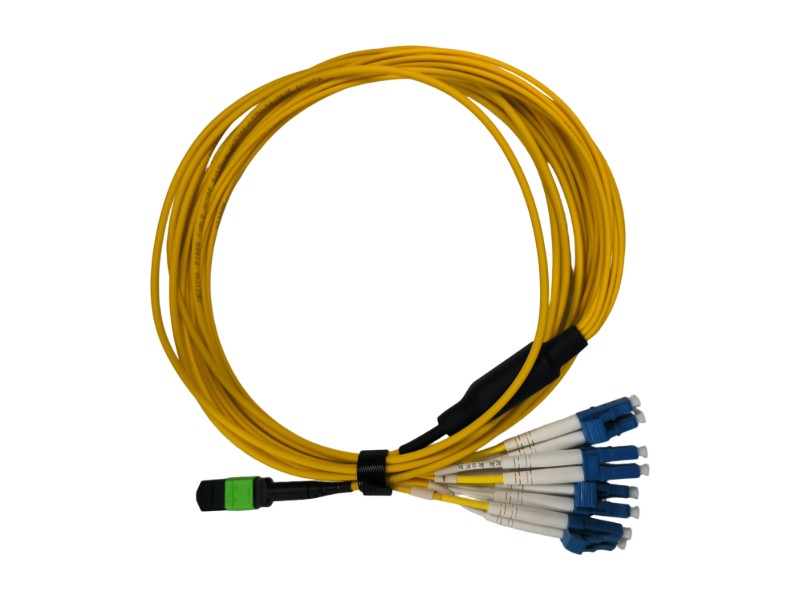

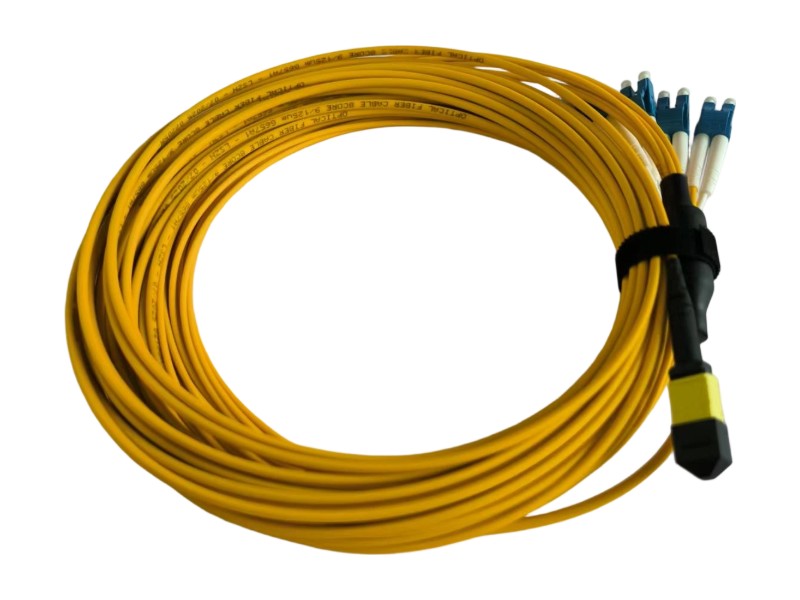

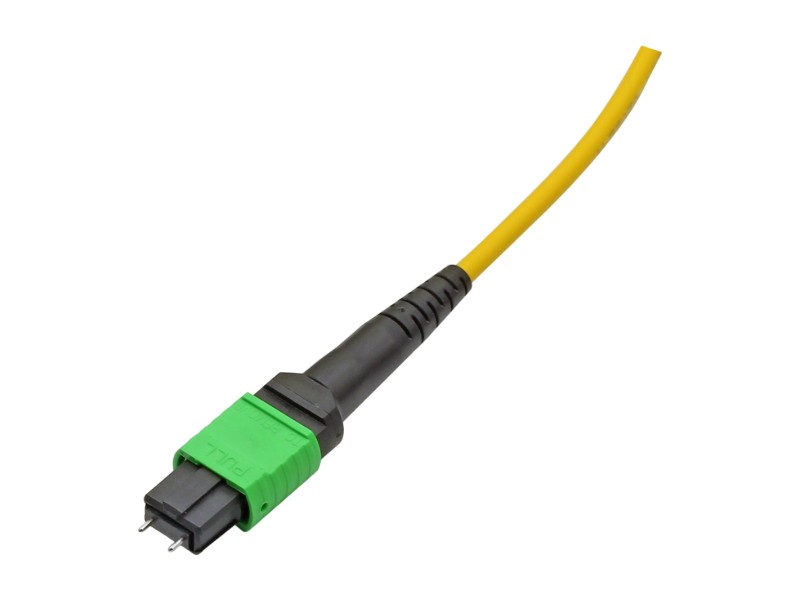

Kabel Patch Fanout Mode Tunggal OS2 Dupleks 8F MPO/APC ke LC/PC

Kabel Patch Fanout Mode Tunggal OS2 Dupleks 8F MPO/APC ke LC/PC

Sesuai dengan standar IEC-61754-7, Konektor MPO Memungkinkan penyebaran cepat di Area Distribusi Peralatan (EDA). Kabel ini sepenuhnya mendukung protokol 40G dan 100G berkecepatan tinggi, menawarkan kinerja optik yang luar biasa dengan kerugian penyisipan tipikal serendah 0,30dB untuk konektor SM MPO rugi rendah dan ≤ 0,2dB untuk konektor LC. Dilapisi dengan jaket kuning LSZH 3,0mm yang tahan lama dan tahan api, kabel breakout ini menjamin keandalan dan keamanan superior di lingkungan dengan kepadatan tinggi.

Inquiry now

Kabel Patch Fanout MPO/APC ke LC/PC OS2

Tipe A 8F SM OS2 Panjang

Fitur Utama

  • • Sesuai Standar: Konektor MPO yang sesuai dengan standar IEC-61754-7, solusi yang cepat diterapkan.
  • • Terverifikasi Pabrik: 100% sudah dipasang konektor dan diuji di pabrik untuk memastikan kinerja transfer.
  • • Kompatibilitas Unggul: Kompatibilitas tinggi, fleksibilitas & kinerja sistem.
  • • Siap untuk Kecepatan Tinggi: Kepatuhan terhadap Protokol 40G dan 100G.
  • • Skalabilitas: Mendukung hingga 12F, 24F, 48F, 72F, 96F, 144F, produk yang disesuaikan tersedia.

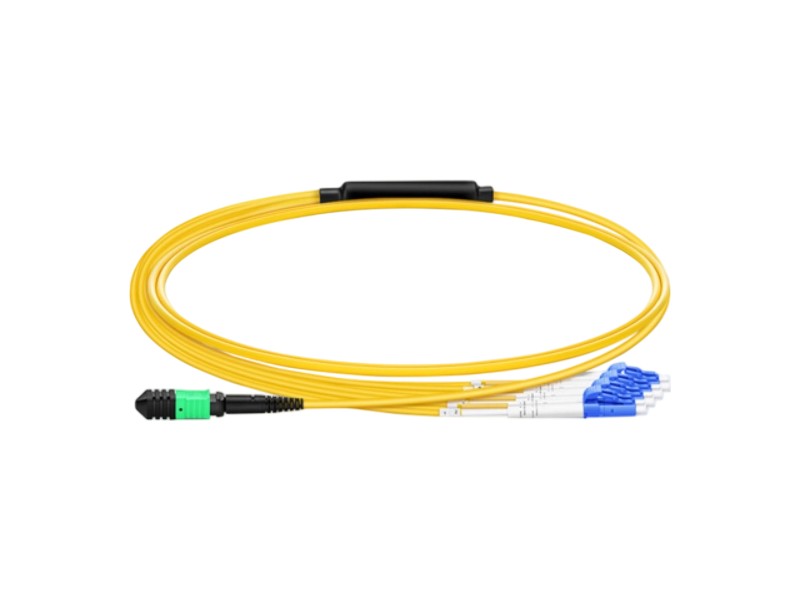

MPO/APC (8F)-LC DX SM OS2

Aplikasi

  • SAN (Storage Area Network)
  • Jaringan Pusat Data
  • Area Distribusi Peralatan (EDA) switch LAN/SAN
  • Arsitektur dengan kepadatan tinggi



Gambar Garis Besar & Detail Perakitan

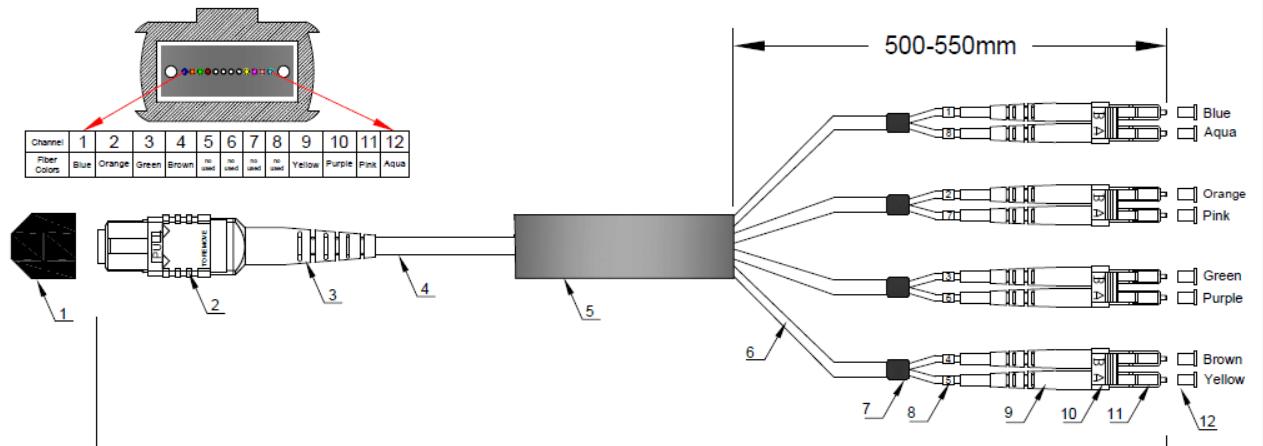

Optical cable assembly outline drawing

Gambar sketsa perakitan kabel optik

Komponen-komponen dari rakitan kabel optik

TIDAK.ElemenPersyaratan
X18MPO/APC-LC DUPLEKS8 inti
1kabel optik 3.0mmSub Cabang OD 2.0mm panjang 0.5m atau panjang sesuai pesanan

Daftar kabel patch dengan panjang berbeda

TIDAK.Tipe dan SpesifikasiPanjang (L)
1MPO/APC Hijau (8F) untuk menyebar LC/PC Biru Dupleks (8F) Tipe A 8F SM OS2 Panjang3m

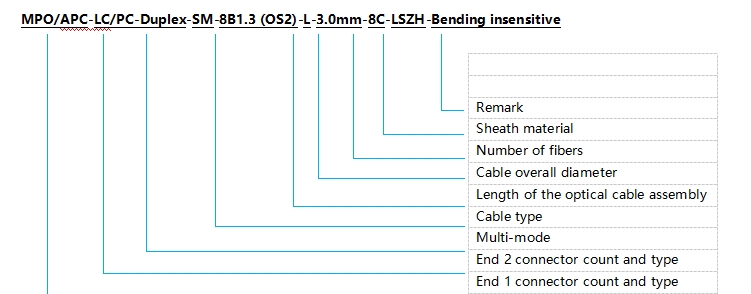

Tipe dan Spesifikasi

Lampiran A

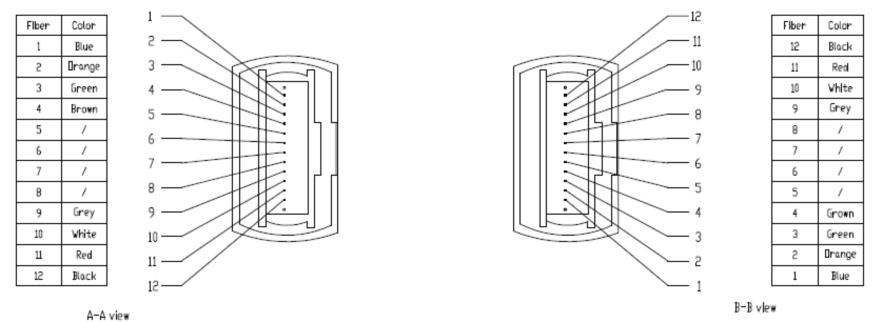

PIN code of MPO connectors

Kode PIN konektor MPO

Bagian AwalWarnaBagian Akhir
X1-1BiruX2-1
X1-2OranyeX2-2
X1-3HijauX2-3
X1-4CokelatX2-4
X1-5/X2-5
X1-6/X2-6
X1-7/X2-7
X1-8/X2-8
X1-9Abu-abuX2-9
X1-10PutihX2-10
X1-11MerahX2-11
X1-12HitamX2-12

Penampang Melintang Kabel

Cable Cross section structure

Kinerja Optik



Konektor MPOStandar, Ferrule SM MTFerrule SM MT dengan Kerugian RendahStandar, Ferrule MM MTFerrule MM MT dengan Kerugian Rendah
APCPCAPCPCPCPC
Kerugian Penyisipan (dB) Khas0,500,500,300,300,500,30
Kerugian Penyisipan (dB) Maksimum0,700,700,500,500,700,50
Kerugian Pengembalian (dB)604560452020
Pertukaran (dB)≤0,3dB
Daya Tahan (dB)＜0,2dB (500 Pasangan, per EIA-455-21A)
Kekuatan Tarik (dB)≤0,3dB (Maks 66N)
Suhu Operasi (℃)-20 ~ +60
Suhu Penyimpanan (℃)-40 ~ +80

Kinerja Konektor LC/SC/FC/ST

Barang (LC/SC/FC/ST)UPC mode tunggalAPC mode tunggalMultimode
Kerugian Penyisipan

≤ 0,2dB (tipikal)

0,3dB (Maks)

≤ 0,2dB (tipikal)

0,3dB (Maks)

≤ 0,2dB (tipikal)

0,3dB (Maks)

Kerugian Pengembalian≥50 dB≥65 dB≥25 dB
Daya tahanMinimal 500 kali kawin
Suhu Operasional-40℃ hingga +85℃
Panjang kabelDisesuaikan
Serat optikserat 1-144

Parameter struktur

Barang-barangSpesifikasi (Jumlah serat 2~12)Spesifikasi (Jumlah serat 14~24)
Serat optikDiameter (±5μm)250
Warna1. Putih 2. Biru 3. Oranye 4. Hijau 5. Cokelat 6. Abu-abu 7. Merah 8. Hitam 9. Kuning 10. Ungu 11. Merah muda 12. Biru mudaSet kedua dari 12 serat dengan cincin hitam dipisahkan dari set pertama yang terdiri dari 12 serat, dan warna serat NO.20 adalah warna alami.
Penguatan intiBenang aramid
Bahan jaketLSZH
KabelWarnaKuning untuk serat optik mode tunggal; Oranye untuk serat optik mode ganda; Atau warna lain tersedia berdasarkan permintaan.
Diameter luar (±0,5 mm)3.03.8
Berat kabel (kg/km)Perkiraan 8.3Kira-kira 10,8

Sifat optik

Jenis seratMode tunggal
G652D (1310/1550nm)		Mode tunggal
G657A1 (1310/1550nm)		Mode tunggal
G657A2 (1310/1550nm)
Atenuasi Khas0,36/0,220,36/0,220,36/0,22
Atenuasi Maksimum0,5/0,40,5/0,40,5/0,4
Kemiringan Dispersi Nol≤0,091 ps/km·nm²≤0,092 ps/km·nm²≤0,092 ps/km·nm²
Dispersi (1285~1340nm)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)
Diameter medan mode (@1300nm)9,3±0,4 µm8,8±0,4 µm8,8±0,4 µm
Panjang gelombang batas kabel (nm)≤1260 nm≤1260 nm≤1260 nm
Jari-jari tekukan minimum (mm)16 mm10 mm7,5 mm
Diameter pelapis (µm)125±1,0125±1,0125±1,0

Sifat optik lainnya harus memenuhi standar internasional IEC 60793/IEC60794 atau ITU-T.



Persyaratan Properti

Sifat mekanik

Sifat mekanikJumlah serat 2~4Jumlah serat 6~12Jumlah serat 14-24
Kekuatan tarik (Instalasi)440N660N1320N
Kekuatan tarik (Operasi)130N200N400N
Radius tekukan minimum (Pemasangan)20D20D20D
Radius tekukan minimum (Operasi)10D10D10D
Ketahanan terhadap tekanan1000N/100mm
* Sifat mekanik serat optik dan kabel lainnya harus memenuhi standar internasional IEC 60794.

Karakteristik lingkungan

Suhu transportasi-20℃~+60℃
Suhu penyimpanan-20℃~+60℃
Suhu pemasangan-20℃~+60℃
Suhu pengoperasian-20℃~+60℃
Tahan apiIEC 60332-1

Pengemasan, Penandaan & Pengiriman

Sedang mengemas

Drum kayu atau kayu lapis dengan pelindung.

Penandaan

Penanda kabel setiap meter dengan:

  • Nama proyek atau pemilik proyek
  • Tahun pembuatan
  • Jenis kabel & Jumlah serat
  • Panjang kabel
  • Dll. Atau sesuai kebutuhan.

Lama Pengiriman

Panjang pengiriman standar adalah 2 km/drum.


Informasi pemesanan

BOCS-G3D-2.0-FA00-2Z

1. Bahan penyangga yang rapat2. Pilih warna kabel3 Nomor serat4. Pilih jenis serat
Z=LSZH
H=Hytrel		O=Jeruk
Y=Kuning
A=Aqua
Warna lain tersedia berdasarkan permintaan.		014~024B1.3=G652D
B6a1=G657A1
B6a2=G657A2
A1=50/125μm
A1b=62,5/125μm
BIOM3=Tahan Tekuk-Maxband OM3
BIOM4 = Tahan Tekukan - Maxband OM4
OM5 = Tahan Tekukan - Maxband OM5

Informasi Pemesanan2222

X sampai XXXXXXXXX
Jenis KonektorMPO PolandiaWarna RumahJenis SeratJumlah SeratPanjang KabelPanjang kepangJenis kabelPolaritas
1 = MPO-Wanita
2 = MPO-Pria
3 = LC/APC
4 = LC/UPC
5 = SC/APC
6 = SC/UPC
7 = FC/APC
8 = FC/UPC
9 = ST
0 = MU
S = Spesial		1 = UPC
2 = PC
3 = APC 8 derajat		1 = Krem
2 = Aqua
3 = Hijau
4 = Kuning
5 = Hitam
6 = Merah
S = Spesial		1 = SM 9/125 G652D
2 = SM 9/125 G657A
3 = MM 50/125 (OM2)
4 = MM 50/125 (OM3)
5 = MM 50/125 (OM4)
6 = MM 62.5/125 (OM1)		1 = 8
2 = 12
3 = 24
4 = 48
5 = 72
6 = 96
7 = 144
S = Spesial		0 = 0,5 m
1 = 1,0 m
2 = 2,0 m
3 = 3,0 m
S = Spesial		0 = 0m
1 = 0,5 m
2 = 0,6 m
3 = 1,0 m
4 = 1,5 m
5 = 2,5 m
6 = 3,0 m
S = Spesial		1 = Pita Kosong
2 = Oval
3 = Putaran
S = Spesial		A = Polaritas A
B = Polaritas B
C = Polaritas C

Pertanyaan yang Sering Diajukan


Q Apakah kabel patch ini kompatibel dengan jaringan berkecepatan tinggi?
A: Ya. Perangkat ini sepenuhnya kompatibel dengan protokol 40G dan 100G, sehingga ideal untuk Jaringan Pusat Data dan arsitektur dengan kepadatan tinggi.
Q Berapakah kerugian penyisipan (insertion loss) yang diharapkan untuk kabel patch ini?
A: Performa optiknya sangat baik. Untuk konektor MPO SM MT Ferrule Low Loss, rugi penyisipan tipikalnya adalah 0,30 dB. Untuk konektor LC single mode, rugi penyisipannya ≤ 0,2 dB (tipikal).
Q Kondisi lingkungan apa saja yang dapat ditahan oleh kabel ini?
A: Kabel ini memiliki jaket LSZH tahan api dan dirancang untuk kisaran suhu operasi dan penyimpanan -20℃ hingga +60℃.
