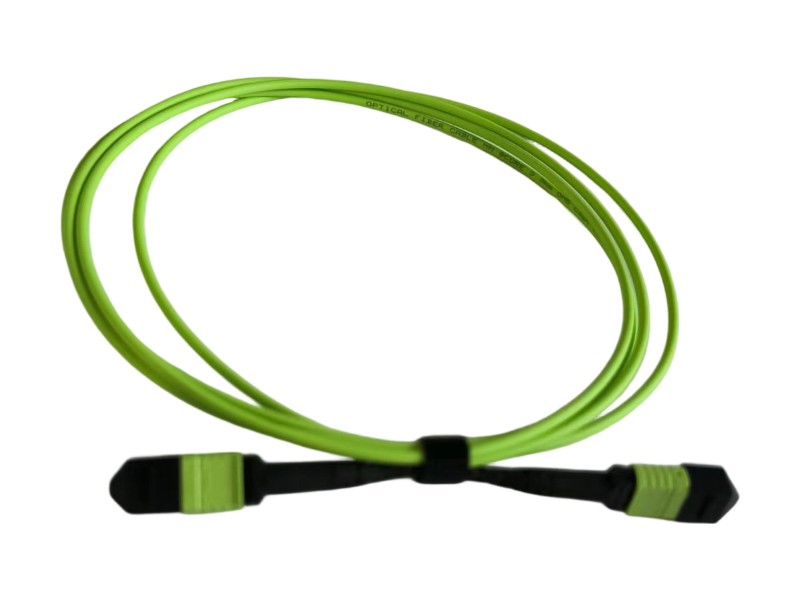

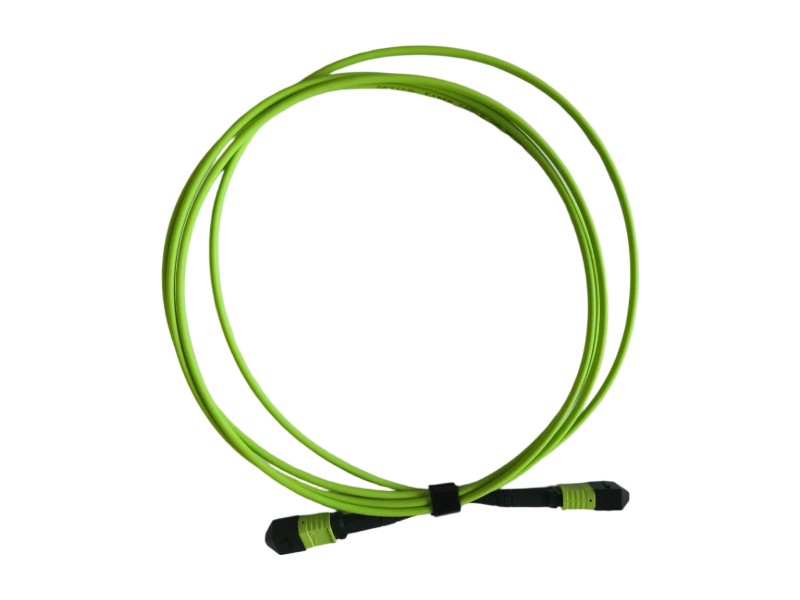

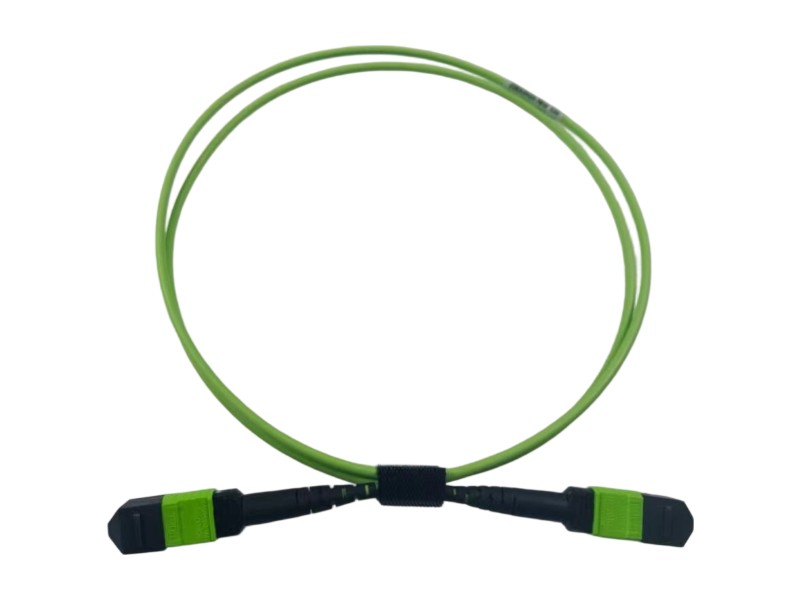

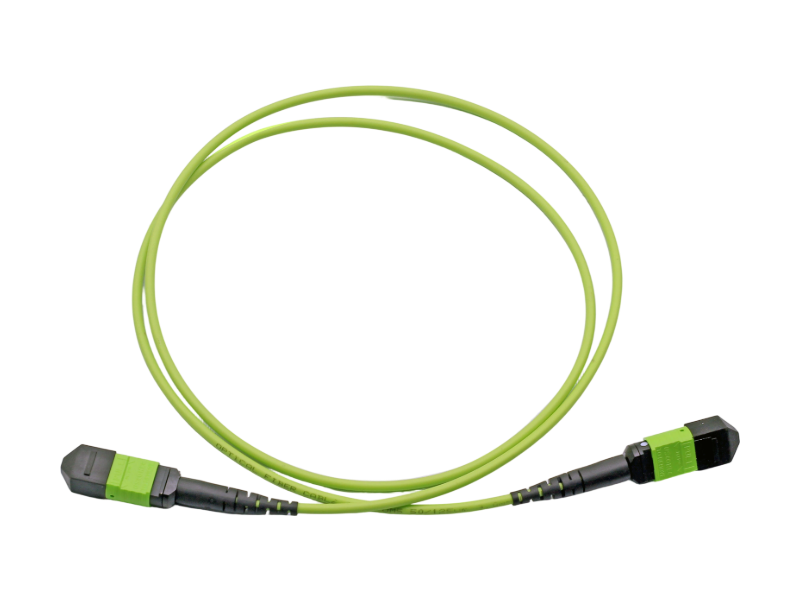

Kabel Patch Fiber Multi-Mode 8F OM5 MPO/PC ke MPO/PC Warna Hijau Limau

Rumah Produk 2. Solusi Pusat Data 2.3 MPO 2.3-1 Kabel Patch MPO

Kabel Patch Fiber Multi-Mode 8F OM5 MPO/PC ke MPO/PC Warna Hijau Limau

Kabel Patch Fiber Multi-Mode 8F OM5 MPO/PC ke MPO/PC Warna Hijau Limau

Premi Kabel Patch Multi-Mode 8F OM5 MPO/PC ke MPO/PC (Hijau Limau) Maksimalkan kemampuan Pusat Data dan Jaringan Area Penyimpanan (SAN) Anda dengan Kabel Patch Multi-mode K&M 8-Fiber OM5 MPO/PC ke MPO/PC. Dirancang untuk arsitektur kepadatan tinggi generasi berikutnya, kabel OM5 hijau limau ini 100% telah dipasang konektor dan diuji di pabrik untuk memastikan transmisi optik yang sempurna. Sesuai dengan standar IEC-61754-7, kabel ini mendukung protokol 40G dan 100G ultra cepat.



Serat multimode OM5 menghadirkan kinerja bandwidth yang luar biasa di seluruh panjang gelombang 850nm, 953nm, dan 1300nm, dengan radius tekukan minimal hanya 7,5mm untuk fleksibilitas perutean yang superior. Dilapisi jaket LSZH tahan api, serat ini menjamin keamanan dan daya tahan maksimal di lingkungan yang sangat penting.

Inquiry now

Kabel MPO, MPO/PC 8 [Core] ke MPO/PC 8 [Core], [Tipe [A atau B],

Multimode, Total 8 Fiber OM5 Hijau limau

Fitur

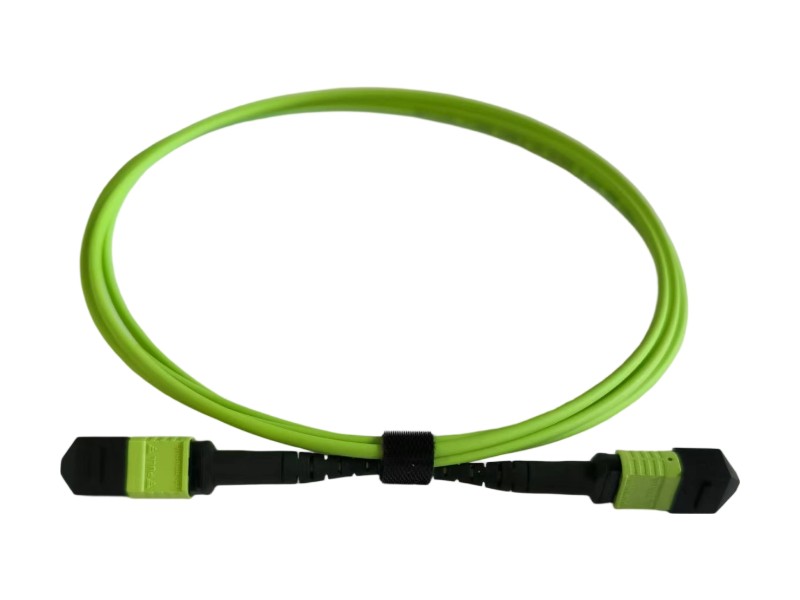

  • • Konektor MPO sesuai dengan standar IEC-61754-7, mudah dipasang.
  • • 100% sudah dipasang konektor dan diuji di pabrik untuk memastikan kinerja transfer.
  • • Kompatibilitas tinggi, fleksibilitas & kinerja sistem
  • • Kepatuhan terhadap Protokol 40G dan 100G
  • • Mendukung hingga 12F, 24F, 48F, 72F, 96F, 144F, produk yang disesuaikan tersedia.

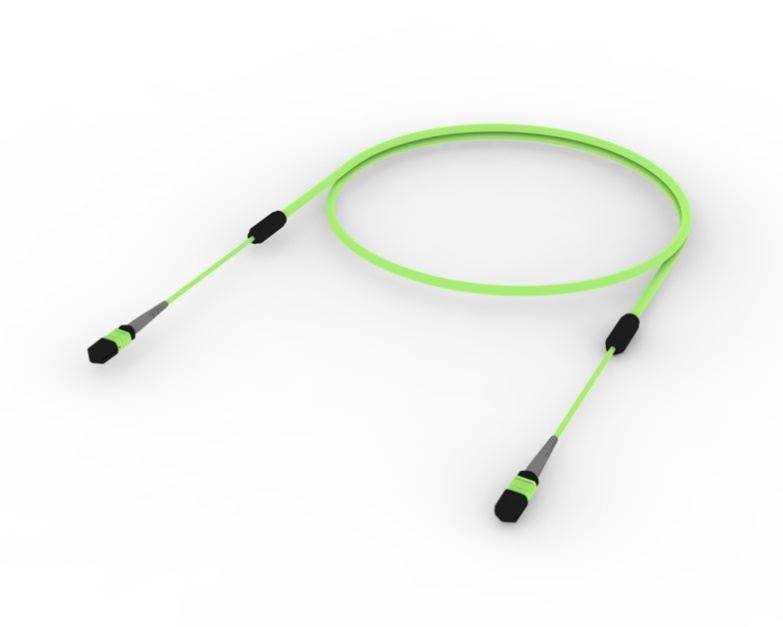

8F OM5 MPO/PC-MPO/PC

Aplikasi

  • SAN (Storage Area Network)
  • Jaringan Pusat Data
  • Area Distribusi Peralatan (EDA) switch LAN/SAN
  • Arsitektur dengan kepadatan tinggi

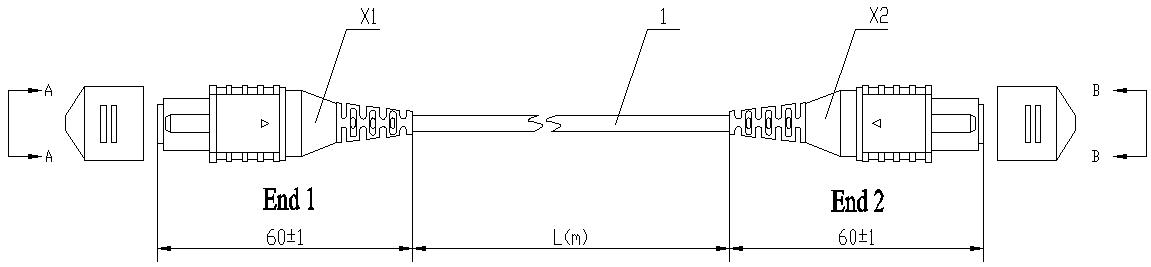

Gambar garis luar

Optical cable assembly outline drawing

Gambar sketsa perakitan kabel optik

Elemen-elemen dari rakitan kabel optik yang ditunjukkan pada gambar di atas.

TIDAK.ElemenPersyaratanTIDAK.ElemenPersyaratan
X1Konektor MPO8 inti,1kabel optik 3.0mmLihat Lampiran A

Tipe dan spesifikasi



Daftar kabel patch dengan panjang berbeda

TIDAK.BOMTipe dan SpesifikasiPanjang (L)
1 1MPO/PC(8F) hingga 1MPO/PC (8F) hijau limau Tipe B OM5 Panjang**M

Lampiran A

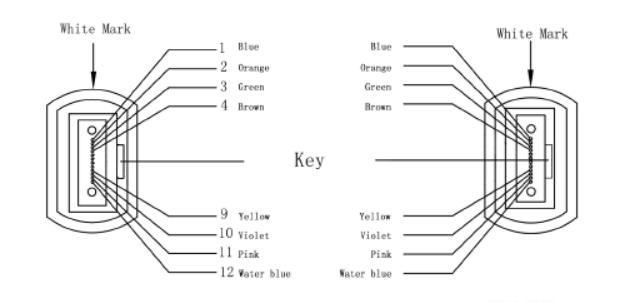

Kode PIN konektor MPO

PIN code of MPO connectors

Penugasan Pin

Bagian AwalWarnaBagian Akhir
X1-1BiruX2-1
X1-2OranyeX2-2
X1-3HijauX2-3
X1-4CokelatX2-4
X1- X2-
X1- X2-
X1- X2-
X1- X2-
X1-9KuningX2-9
X1-10UnguX2-10
X1-11Berwarna merah mudaX2-11
X1-12AirX2-12

Penampang Kabel

Cable Cross section

Kinerja Optik

Konektor MPOStandar
Ferrule SM MT		Kerugian Rendah
Ferrule SM MT		Standar
Ferrule MM MT		Kerugian Rendah
Ferrule MM MT
PolandiaAPCPCAPCPCPCPC
Insersi
Kerugian (dB)		Khas0,500,500,300,300,500,30
Maksimum0,700,700,500,500,700,50
Kerugian Pengembalian (dB)604560452020
Pertukaran (dB)≤0,3dB
Daya Tahan (dB)<0,2dB (500 Pasangan, per EIA-455-21A)
Kekuatan Tarik (dB)≤0,3dB (Maks 66N)
Suhu Operasi (℃)-20 ~ +60
Suhu Penyimpanan (℃)-40 ~ +80

Parameter Struktur

Barang-barangSpesifikasi
jumlah serat2-1214-24
Serat optikDiameter (±5μm)250
Warna1. Putih 2. Biru 3. Oranye 4. Hijau 5. Cokelat 6. Abu-abu 7. Merah 8. Hitam 9. Kuning 10. Ungu 11. Merah muda 12. Biru mudaSet kedua dari 12 serat dengan cincin hitam dipisahkan dari set pertama yang terdiri dari 12 serat, dan warna serat NO.20 adalah warna alami.
Penguatan intiBenang aramid
Bahan jaketLSZH
KabelWarnaKuning untuk serat optik mode tunggal; Oranye untuk serat optik mode ganda; Atau warna lain tersedia berdasarkan permintaan.
Diameter luar (±0,5 mm)3.03.8
Berat kabel (kg/km)Perkiraan 8.3Kira-kira 10,8

Sifat optik

Mode tunggal

Jenis seratMode tunggal
G652D
(1310/1550nm)		Mode tunggal
G657A1
(1310/1550nm)		Mode tunggal
G657A2
(1310/1550nm)
PeredamanKhas0,36/0,220,36/0,220,36/0,22
Maksimum0,5/0,40,5/0,40,5/0,4
Kemiringan Dispersi Nol≤0,091 ps/km·nm²≤0,092 ps/km·nm²≤0,092 ps/km·nm²
Dispersi (1285~1340nm)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)
Diameter medan mode (@1300nm)9,3±0,4 µm8,8±0,4 µm8,8±0,4 µm
Panjang gelombang batas kabel (nm)≤1260 nm≤1260 nm≤1260 nm
Jari-jari tekukan minimum (mm)16 mm10 mm7,5 mm
Diameter pelapis (µm)125±1,0125±1,0125±1,0

Multimode

Jenis seratMulti-mode
(62,5/125µm)
(850/1300nm)		Multi-mode
(50/125µm)
(850/1300nm)		Multi-mode
BIOM3
(850/1300nm)		Multi-mode
BIOM4
(850/1300nm)
Redaman (dB)Khas3.0/1.03.0/1.03.0/1.03.0/1.0
Maksimum3,5/1,53,5/1,53,5/1,53,5/1,5
Lebar Pita (MHz·km)≥200/≥500≥500/≥500≥1500/≥500≥3500/≥500
Lebar pita modal efektif----/--------/----≥2000/----≥4700/----
10 Gigabit Ethernet SX (MHz·km)--------≤300/----≤550/----
Jari-jari tekukan minimum (mm)30307.57.5
Diameter pelapis (µm)125±1,0125±1,0125±1,0125±1,0
Jenis seratMulti-mode
OM5 (850/953nm/1300nm)
PeredamanKhas3.0/----/1.0
Maksimum3.5/----/1.5
Lebar pita@850nm≥3500 MHz·km
@953nm≥1850 MHz·km
@1300nm≥500 MHz·km
Modal yang efektif
bandwidth		@850nm≥4700 MHz·km
@953nm≥2470 MHz·km
Ethernet 10 Gigabit SX @850nm≤600 MHz·km
Radius tekukan minimum7,5 mm
Diameter pelapis (µm)125±1,0

* Sifat optik lainnya harus memenuhi standar internasional IEC 60793/IEC60794 atau ITU-T.

Persyaratan Properti

Sifat mekanik

Sifat mekanikJumlah serat 2~4Jumlah serat 6~12Jumlah serat 14-24
Kekuatan tarikInstalasi440N660N1320N
Operasi130N200N400N
Radius tekukan minimum
(D: Diameter kabel)		Instalasi20D20D20D
Operasi10D10D10D
Ketahanan terhadap tekanan1000N/100mm1000N/100mm1000N/100mm

* Sifat mekanik serat optik dan kabel lainnya harus memenuhi standar internasional IEC 60794.

Karakteristik lingkungan

Suhu transportasi-20℃~+60℃
Suhu penyimpanan-20℃~+60℃
Suhu pemasangan-20℃~+60℃
Suhu pengoperasian-20℃~+60℃
Tahan apiIEC 60332-1

Pengemasan, Penandaan & Pengiriman

Sedang mengemas

Drum kayu atau kayu lapis dengan pelindung.

Penandaan

Penanda kabel setiap meter dengan:

  • Nama proyek atau pemilik proyek
  • Tahun pembuatan
  • Jenis kabel & Jumlah serat
  • Panjang kabel
  • Dll. Atau sesuai kebutuhan.

Lama Pengiriman

Panjang pengiriman standar adalah 2 km/drum.

Informasi pemesanan

BOCS-G3D-2.0-FA00-2Z

1. Bahan penyangga yang rapat2. Pilih warna kabel3 Nomor serat4. Pilih jenis serat
Z=LSZH
H=Hytrel		O=Jeruk
Y=Kuning
A=Aqua
Warna lain tersedia berdasarkan permintaan.		014~024B1.3=G652D
B6a1=G657A1
B6a2=G657A2
A1=50/125μm
A1b=62,5/125μm
BIOM3=Tahan Tekuk-Maxband OM3
BIOM4 = Tahan Tekukan - Maxband OM4
OM5 = Tahan Tekukan - Maxband OM5

Informasi Pemesanan

X sampai XXXXXXXXX
Jenis KonektorMPO PolandiaWarna RumahJenis SeratJumlah SeratPanjang KabelPanjang kepangJenis kabelPolaritas
1 = MPO-Wanita
2 = MPO-Pria
3 = LC/APC
4 = LC/UPC
5 = SC/APC
6 = SC/UPC
7 = FC/APC
8 = FC/UPC
9 = ST
0 = MU
S = Spesial		1 = UPC
2 = PC
3 = APC 8 derajat		1 = Krem
2 = Aqua
3 = Hijau
4 = Kuning
5 = Hitam
6 = Merah
S = Spesial		1 = SM 9/125 G652D
2 = SM 9/125 G657A
3 = MM 50/125 (OM2)
4 = MM 50/125 (OM3)
5 = MM 50/125 (OM4)
6 = MM 62.5/125 (OM1)		1 = 8
2 = 12
3 = 24
4 = 48
5 = 72
6 = 96
7 = 144
S = Spesial		0 = 0,5 m
1 = 1,0 m
2 = 2,0 m
3 = 3,0 m
S = Spesial		0 = 0m
1 = 0,5 m
2 = 0,6 m
3 = 1,0 m
4 = 1,5 m
5 = 2,5 m
6 = 3,0 m
S = Spesial		1 = Pita Kosong
2 = Oval
3 = Putaran
S = Spesial		A = Polaritas A
B = Polaritas B
C = Polaritas C

Pertanyaan yang Sering Diajukan


Q Untuk aplikasi apa kabel patch OM5 MPO ini paling cocok?
A: Sangat direkomendasikan untuk Storage Area Network (SAN), Jaringan Pusat Data, Area Distribusi Peralatan (EDA), dan arsitektur berdensitas tinggi apa pun yang membutuhkan kinerja yang andal.
Q Apa yang membuat serat OM5 berbeda dari serat multimode standar?
A: Serat OM5 dirancang untuk mendukung protokol 40G dan 100G berkecepatan tinggi dan memberikan bandwidth modal efektif yang luar biasa di berbagai panjang gelombang, termasuk 850nm, 953nm, dan 1300nm. Hal ini memastikan transmisi data yang sangat cepat dan stabil dalam jarak yang lebih jauh.
Q Apakah kabel ini aman untuk digunakan di dalam ruangan pusat data?
A: Ya, produk ini dilapisi dengan jaket Low Smoke Zero Halogen (LSZH) dan memenuhi standar tahan api IEC 60332-1 yang ketat, sehingga menjamin keamanan dan perlindungan lingkungan yang unggul di fasilitas-fasilitas penting.
