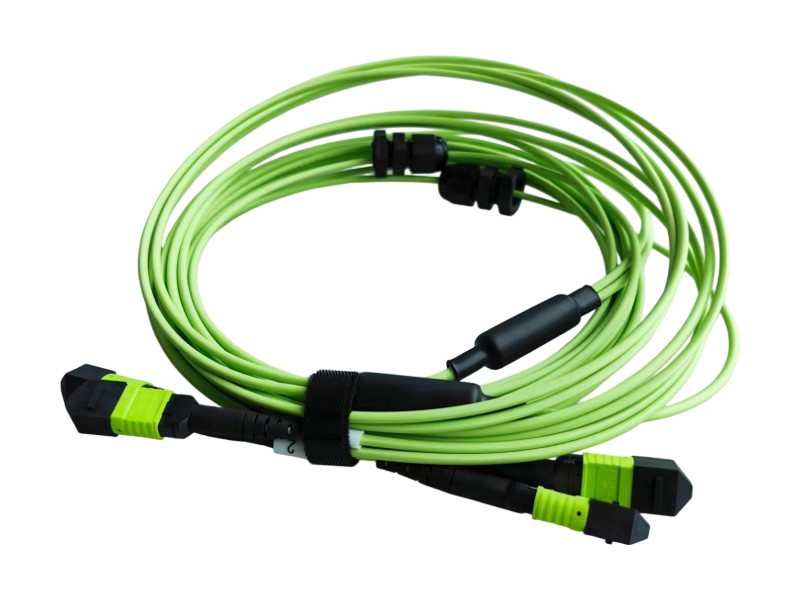

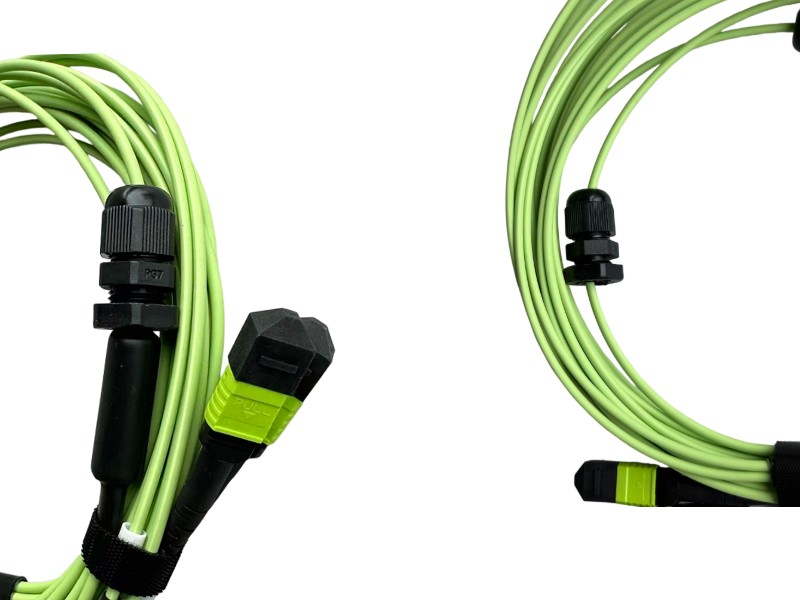

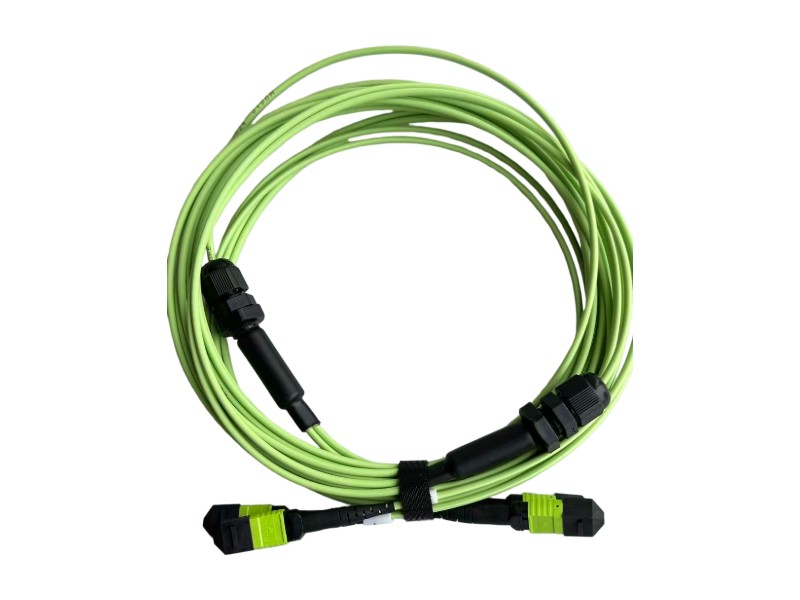

Kabel Patch Multi-mode 24F OM5 MPO/PC ke MPO/PC Warna Hijau Limau LSZH

Rumah Produk 2. Solusi Pusat Data 2.3 MPO 2.3-1 Kabel Patch MPO

Kabel Patch Multi-mode 24F OM5 MPO/PC ke MPO/PC Warna Hijau Limau LSZH

Kabel Patch Multi-mode 24F OM5 MPO/PC ke MPO/PC Warna Hijau Limau LSZH

Tingkatkan kapasitas jaringan Anda dengan Kabel Patch Multimode K&M 24-Fiber OM5 MPO/PC ke MPO/PC, dirancang khusus untuk lingkungan pusat data 40G dan 100G generasi berikutnya.



Dilengkapi dengan 24 serat OM5 yang telah dipasang sebelumnya dalam jaket LSZH hijau limau tahan api, kabel berdensitas tinggi ini mendukung bandwidth yang diperluas di seluruh rentang panjang gelombang 850nm hingga 953nm. Sesuai dengan standar IEC-61754-7, kabel ini menawarkan kinerja optik yang luar biasa dengan opsi kehilangan rendah yang tersedia dan ketahanan terhadap tekanan superior 1000N/100mm, memastikan transmisi yang tahan lama dan tanpa cela dalam arsitektur SAN, EDA, dan berdensitas tinggi yang kritis.

Inquiry now

Kabel MPO, OM5 2 MPO/PC 12 (F) ke 2 MPO/PC 12 (F), Rakitan Kabel Trunk Serat Optik,

24-Serat, Tipe B, Key Up/Key Up, DUPLEX, Hijau limau (dengan Gland sebagai pilihan opsional)

Fitur Utama

  • Konektor MPO sesuai dengan standar IEC-61754-7, mudah dipasang.
  • 100% sudah dipasang konektor dan diuji di pabrik untuk memastikan kinerja transfer.
  • Kompatibilitas tinggi, fleksibilitas & kinerja sistem
  • Kepatuhan terhadap Protokol 40G dan 100G
  • Mendukung hingga 12F, 24F, 48F, 72F, 96F, 144F, produk yang disesuaikan tersedia.

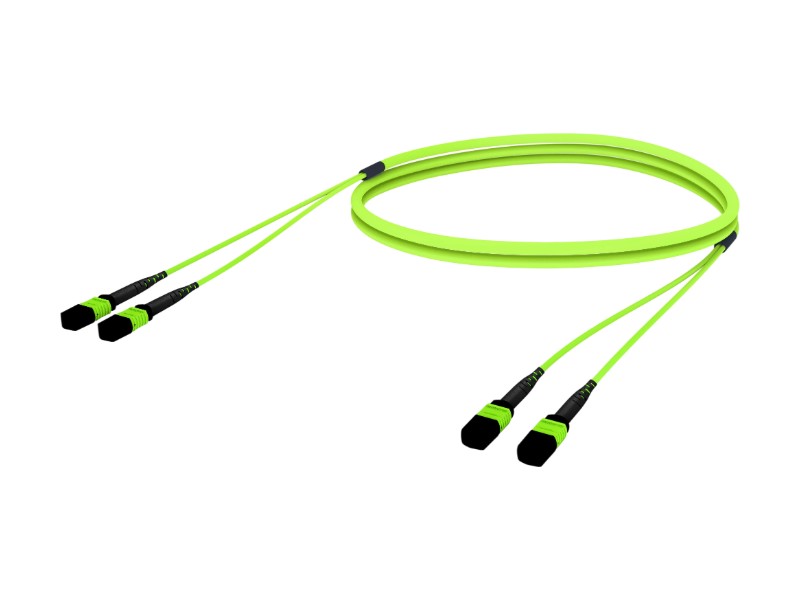

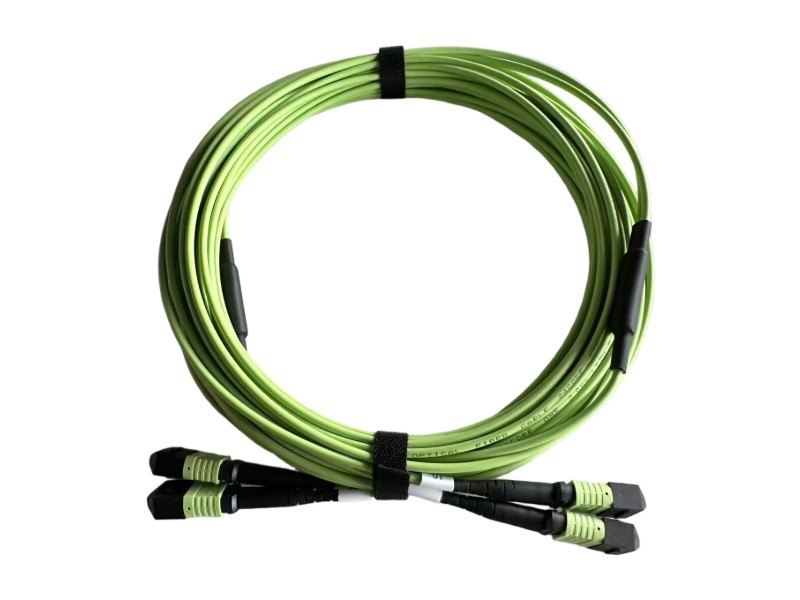

24F OM5 MPO/PC Lime green patch cord

Aplikasi

  • SAN (Storage Area Network)
  • Jaringan Pusat Data
  • Area Distribusi Peralatan (EDA) switch LAN/SAN
  • Arsitektur dengan kepadatan tinggi



Gambar Garis Besar & Detail Perakitan

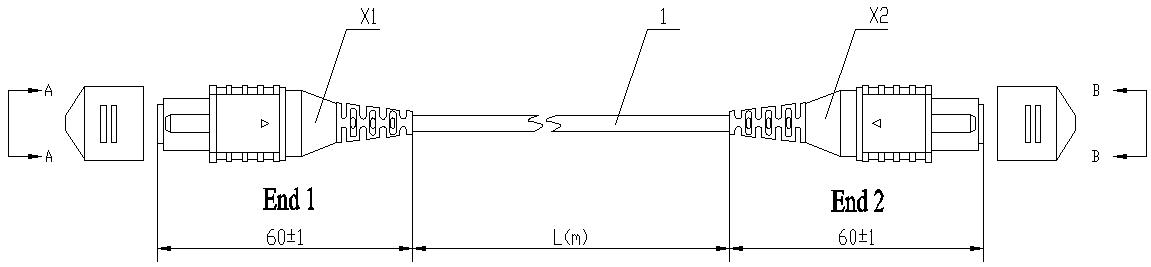

Optical cable assembly outline drawing

Gambar sketsa perakitan kabel optik

Elemen-elemen dari rakitan kabel optik yang ditunjukkan pada gambar di atas.

TIDAK.ElemenPersyaratanTIDAK.ElemenPersyaratan
X1Konektor MPO12 inti,1kabel optik 3.0mmLihat Lampiran A

Tipe dan spesifikasi



Daftar kabel patch dengan panjang berbeda

TIDAK.BOMTipe dan SpesifikasiPanjang (L)
1 2X12MPO/PC(12F) ke 2X12MPO/PC (12F) hijau limau Tipe B OM5 Panjang25 meter

Lampiran A

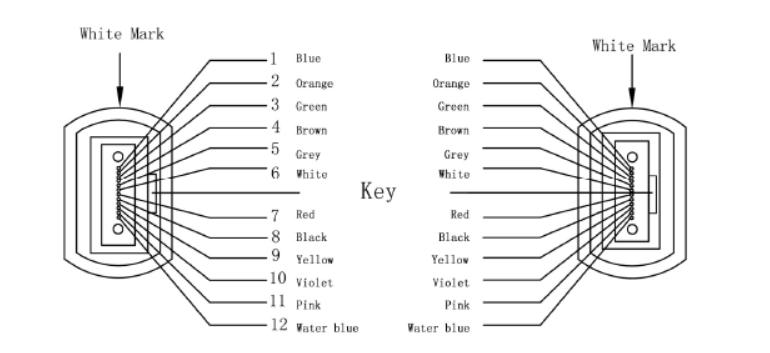

Kode PIN konektor MPO

PIN code of MPO connectors

Penugasan Pin

Bagian AwalWarnaBagian Akhir
X1-1BiruX2-1
X1-2OranyeX2-2
X1-3HijauX2-3
X1-4CokelatX2-4
X1-5Abu-abuX2-5
X1-6PutihX2-6
X1-7MerahX2-7
X1-8HitamX2-8
X1-9KuningX2-9
X1-10UnguX2-10
X1-11Berwarna merah mudaX2-11
X1-12AirX2-12

Penampang Kabel

Cable Cross section

Kinerja Optik

Kinerja Konektor MPO

Konektor MPOStandar
Ferrule SM MT		Kerugian Rendah
Ferrule SM MT		Standar
Ferrule MM MT		Kerugian Rendah
Ferrule MM MT
APCPCAPCPCPCPC
Kerugian Penyisipan (dB)Khas0,500,500,300,300,500,30
Maksimum0,700,700,500,500,700,50
Kerugian Pengembalian (dB)604560452020
Pertukaran (dB)≤0,3dB
Daya Tahan (dB)＜0,2dB (500 Pasangan, per EIA-455-21A)
Kekuatan Tarik (dB)≤0,3dB (Maks 66N)
Suhu Operasi (℃)-20 ~ +60
Suhu Penyimpanan (℃)-40 ~ +80

Parameter Struktur

Barang-barangSpesifikasi (2-12 Core)Spesifikasi (14-24 Core)
jumlah serat2-1214-24
Serat optikDiameter (±5μm)250
Warna1. Putih 2. Biru 3. Oranye 4. Hijau
5. Cokelat 6. Abu-abu 7. Merah 8. Hitam
9. Kuning 10. Ungu 11. Merah muda 12. Biru muda		Set kedua dari 12 serat dengan cincin hitam dipisahkan dari set pertama yang terdiri dari 12 serat, dan warna serat NO.20 adalah warna alami.
Penguatan intiBenang aramid
Bahan jaketLSZH
KabelWarnaKuning untuk serat optik mode tunggal; Oranye untuk serat optik mode ganda;
Atau warna lain tersedia berdasarkan permintaan.
Diameter luar (±0,5 mm)3.03.8
Berat kabel (kg/km)Perkiraan 8.3Kira-kira 10,8

Sifat Optik

Mode tunggal

Jenis seratMode tunggal G652D
(1310/1550nm)		Mode tunggal G657A1
(1310/1550nm)		Mode tunggal G657A2
(1310/1550nm)
PeredamanKhas0,36/0,220,36/0,220,36/0,22
Maksimum0,5/0,40,5/0,40,5/0,4
Kemiringan Dispersi Nol≤0,091 ps/km·nm²≤0,092 ps/km·nm²≤0,092 ps/km·nm²
Dispersi (1285~1340nm)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)-3,5 – 3,5ps/(nm·km)
Diameter medan mode (@1300nm)9,3±0,4 µm8,8±0,4 µm8,8±0,4 µm
Panjang gelombang batas kabel (nm)≤1260 nm≤1260 nm≤1260 nm
Jari-jari tekukan minimum (mm)16 mm10 mm7,5 mm
Diameter pelapis (µm)125±1,0125±1,0125±1,0

Multimode

Jenis serat

Multimode

(62,5/125µm)
(850/1300nm)

Multimode

(50/125µm)
(850/1300nm)

Multimode

BIOM3
(850/1300nm)

Multimode

BIOM4
(850/1300nm)

Redaman (dB)Khas3.0/1.03.0/1.03.0/1.03.0/1.0
Maksimum3,5/1,53,5/1,53,5/1,53,5/1,5
Lebar Pita (MHz·km)≥200/≥500≥500/≥500≥1500/≥500≥3500/≥500
Lebar pita modal efektif----/--------/----≥2000/----≥4700/----
10 Gigabit Ethernet SX (MHz·km)--------≤300/----≤550/----
Jari-jari tekukan minimum (mm)30307.57.5
Diameter pelapis (µm)125±1,0125±1,0125±1,0125±1,0

Multimode

Jenis serat

Multimode

OM5
(850/953nm/1300nm)

PeredamanKhas3.0 / ---- / 1.0
Maksimum3.5 / ---- / 1.5
Lebar pita@850nm≥3500 MHz·km
@953nm≥1850 MHz·km
@1300nm≥500 MHz·km
Modal yang efektif
bandwidth		@850nm≥4700 MHz·km
@953nm≥2470 MHz·km
Ethernet 10 Gigabit SX @850nm≤600 MHz·km
Radius tekukan minimum7,5 mm
Diameter pelapis (µm)125±1,0

* Sifat optik lainnya harus memenuhi standar internasional IEC 60793/IEC60794 atau ITU-T.

Persyaratan Properti

Sifat mekanik

Sifat mekanikJumlah serat 2~4Jumlah serat 6~12Jumlah serat 14-24
Kekuatan tarikInstalasi440N660N1320N
Operasi130N200N400N
Radius tekukan minimum
(D: Diameter kabel)		Instalasi20D20D20D
Operasi10D10D10D
Ketahanan terhadap tekanan1000N/100mm1000N/100mm1000N/100mm

* Sifat mekanik serat optik dan kabel lainnya harus memenuhi standar internasional IEC 60794.

Karakteristik lingkungan

Suhu transportasi-20℃ ~ +60℃
Suhu penyimpanan-20℃ ~ +60℃
Suhu pemasangan-20℃ ~ +60℃
Suhu pengoperasian-20℃ ~ +60℃
Tahan apiIEC 60332-1

Pengemasan, Penandaan & Pengiriman

Sedang mengemas

Drum kayu atau kayu lapis dengan pelindung.

Penandaan

Penanda kabel setiap meter dengan:

  • Nama proyek atau pemilik proyek
  • Tahun pembuatan
  • Jenis kabel
  • Jumlah serat
  • Panjang kabel
  • Dll. Atau sesuai kebutuhan.

Lama Pengiriman

Panjang pengiriman standar adalah 2 km/drum.

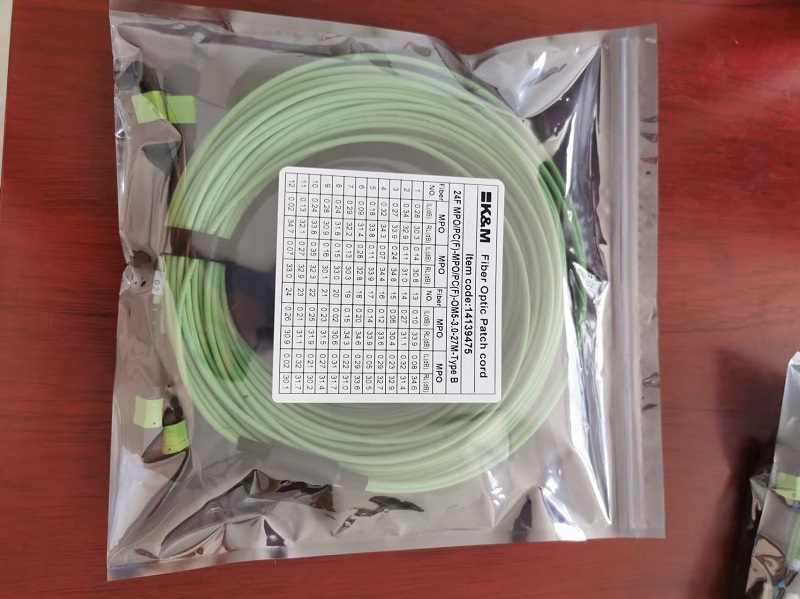

Contoh Paket1

packaging details

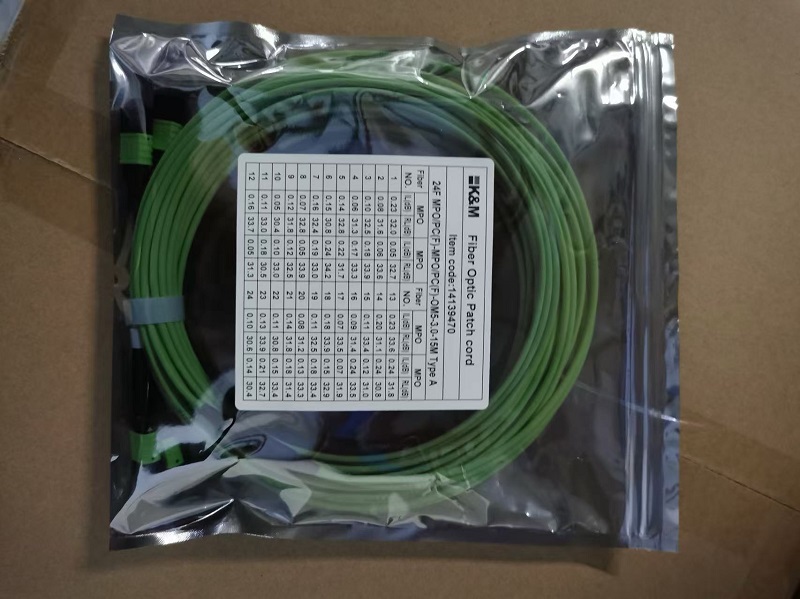

Contoh Paket2

packaging details

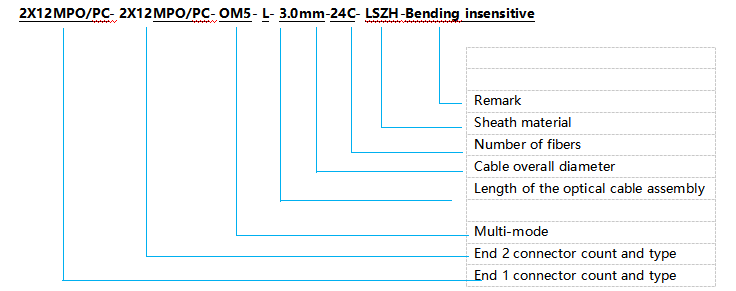

Informasi pemesanan

BOCS-G3D-2.0-FA00-2Z

1. Bahan penyangga yang rapat2. Pilih warna kabel3 Nomor serat4. Pilih jenis serat
Z=LSZH
H=Hytrel		O=Jeruk
Y=Kuning
A=Aqua
Warna lain tersedia berdasarkan permintaan.		014~024B1.3=G652D
B6a1=G657A1
B6a2=G657A2
A1=50/125μm
A1b=62,5/125μm
BIOM3=Tahan Tekuk-Maxband OM3
BIOM4 = Tahan Tekukan - Maxband OM4
OM5 = Tahan Tekukan - Maxband OM5

Informasi Pemesanan

X sampai XXXXXXXXX
Jenis KonektorMPO PolandiaWarna RumahJenis SeratJumlah SeratPanjang KabelPanjang kepangJenis kabelPolaritas
1 = MPO-Wanita
2 = MPO-Pria
3 = LC/APC
4 = LC/UPC
5 = SC/APC
6 = SC/UPC
7 = FC/APC
8 = FC/UPC
9 = ST
0 = MU
S = Spesial		1 = UPC
2 = PC
3 = APC 8 derajat		1 = Krem
2 = Aqua
3 = Hijau
4 = Kuning
5 = Hitam
6 = Merah
S = Spesial		1 = SM 9/125 G652D
2 = SM 9/125 G657A
3 = MM 50/125 (OM2)
4 = MM 50/125 (OM3)
5 = MM 50/125 (OM4)
6 = MM 62.5/125 (OM1)		1 = 8
2 = 12
3 = 24
4 = 48
5 = 72
6 = 96
7 = 144
S = Spesial		0 = 0,5 m
1 = 1,0 m
2 = 2,0 m
3 = 3,0 m
S = Spesial		0 = 0m
1 = 0,5 m
2 = 0,6 m
3 = 1,0 m
4 = 1,5 m
5 = 2,5 m
6 = 3,0 m
S = Spesial		1 = Pita Kosong
2 = Oval
3 = Putaran
S = Spesial		A = Polaritas A
B = Polaritas B
C = Polaritas C

Pertanyaan yang Sering Diajukan


Q Apa keuntungan utama menggunakan kabel MPO OM5 24-fiber?
A: Konfigurasi 24-fiber memungkinkan koneksi dengan kepadatan sangat tinggi, menjadikannya ideal untuk peningkatan jaringan 100G. Fiber OM5 secara khusus mendukung Short Wavelength Division Multiplexing (SWDM), meningkatkan bandwidth di seluruh rentang 850nm hingga 953nm.
Q Bisakah saya menggunakan kabel patch OM5 ini dengan jaringan OM3 atau OM4 saya yang sudah ada?
A: Ya, fiber OM5 sepenuhnya kompatibel dengan jaringan OM3 dan OM4. Namun, untuk memanfaatkan kemampuan pita lebar penuh dan memaksimalkan jarak, fiber ini paling baik dipasangkan dengan transceiver SWDM yang kompatibel.
Q Apakah kabel MPO 24F ini cocok untuk lingkungan pusat data yang keras?
A: Tentu saja. Produk ini memiliki ketahanan terhadap tekanan yang kuat sebesar 1000N/100mm dan dilapisi dengan jaket LSZH tahan api (sesuai dengan IEC 60332-1), yang memastikan perlindungan fisik dan keamanan yang unggul di fasilitas-fasilitas penting.
