Aplikasi PLC Splitter dalam Jaringan FTTH

FTTH terutama menggunakan teknologi jaringan PON, yang membutuhkan sejumlah besar splitter optik berbiaya rendah dan komponen pasif optik lainnya. Perangkat splitter optik merupakan bagian integral dari FTTH dan dengan semakin berkembangnya FTTH, akan ada permintaan pasar yang besar. Teknologi pembuatan splitter optik tradisional adalah teknologi fiber fused biconical taper (FBT). Karakteristiknya adalah teknologi yang sudah mapan dan sederhana. Kekurangannya adalah jumlah komponen yang dibutuhkan terlalu banyak, dan ukuran perangkat terlalu besar, yang menyebabkan penurunan hasil produksi dan peningkatan biaya saluran tunggal, serta keseragaman reaktif shunt akan memburuk. Teknik pembuatan splitter serat optik berbasis teknologi FBT belum mampu beradaptasi dengan permintaan pasar.

PLC splitter atau planar lightwave circuit splitter adalah komponen pasif yang memiliki pandu gelombang khusus yang terbuat dari silika planar, kuarsa, atau bahan lainnya. Komponen ini digunakan untuk membagi satu untai sinyal optik menjadi dua untai atau lebih. PLC splitter juga memiliki banyak rasio pembagian, dan yang paling umum adalah 1:8, 1:16, 1:32, 1:64, 2:8, 2:16, 2:32, dan 2:64. Terdapat banyak jenis PLC splitter untuk memenuhi berbagai kebutuhan dalam koneksi OLT dan ONT serta pembagian sinyal optik melalui jaringan optik pasif FTTH. Terdapat tujuh jenis kemasan utama PLC splitter sesuai dengan aplikasi yang berbeda, yaitu splitter serat optik telanjang, splitter modul, splitter pemasangan rak, splitter tipe mini, splitter baki, dan splitter LGX.

• Pembagi serat optik telanjang
• pemisah ABS
• Pembagi serat optik tipe mini
• Pembagi baki
• Pembagi yang dipasang pada rak
• Pembagi LGX
• Pembagi PLC tipe mini plug-in

Aplikasi

Pembagi PLC Serat Optik Telanjang

Splitter PLC serat optik telanjang tidak memiliki konektor di ujung serat optik telanjang. Splitter ini dapat disambungkan dengan serat optik lain dalam kaset pigtail, instrumen pengujian, dan sistem WDM, sehingga meminimalkan penggunaan ruang. Splitter ini umumnya digunakan untuk FTTH, PON, LAN, CATV, peralatan pengujian, dan aplikasi lainnya.

Pembagi PLC Tipe Mini

Pembagi PLC Tipe Mini Memiliki tampilan yang mirip dengan splitter PLC polos. Namun, ia memiliki kemasan tabung stainless yang lebih ringkas yang memberikan perlindungan serat yang lebih kuat, dan ujung seratnya semuanya diakhiri dengan konektor serat optik. Konektor umumnya tersedia dengan tipe SC, LC, FC, dan ST. Dengan demikian, tidak perlu penyambungan serat selama instalasi. Splitter PLC mini terutama digunakan untuk berbagai koneksi melalui kotak distribusi atau kabinet jaringan.

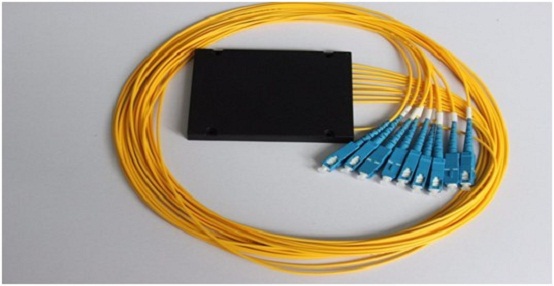

Pembagi PLC Tipe Kotak ABS

Pembagi PLC Kotak ABS Dilengkapi dengan kotak plastik ABS untuk melindungi splitter PLC agar dapat beradaptasi dengan berbagai lingkungan dan persyaratan instalasi. Modul splitter umum meliputi 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32. Banyak digunakan dengan kotak distribusi fiber luar ruangan untuk jaringan PON, FTTH, FTTX, PON, dan GOPN.

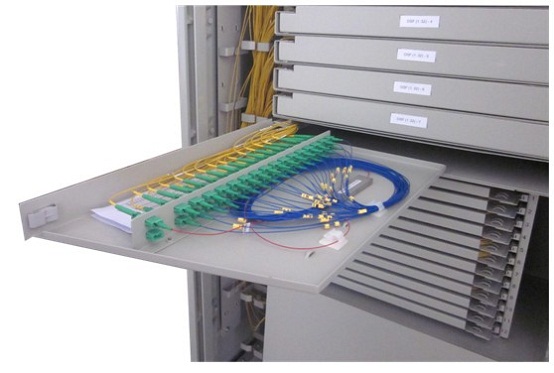

Pembagi PLC Tipe Baki

Splitter PLC tipe tray dapat dianggap sebagai tray fiber yang berisi splitter fiber PLC di dalam sebuah tray. Alat ini sering dipasang langsung di dalam kotak distribusi fiber optik atau frame distribusi optik. Konektor FC, SC, ST & LC dapat dipilih untuk terminasi. Splitter PLC tipe tray merupakan solusi ideal untuk splitting di tempat-tempat yang dekat dengan OLT atau ONU.

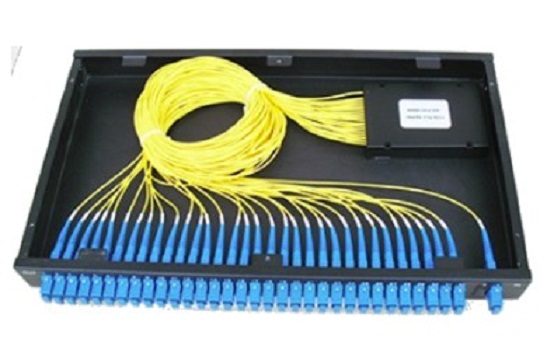

Pembagi PLC yang dipasang di rak

Pembagi PLC yang dipasang di rak Dapat digunakan untuk aplikasi di dalam maupun di luar ruangan dalam proyek FTTx, CATV, atau pusat komunikasi data. Perangkat ini menggunakan standar unit rak 19 inci untuk menempatkan splitter PLC di dalam unit rak.

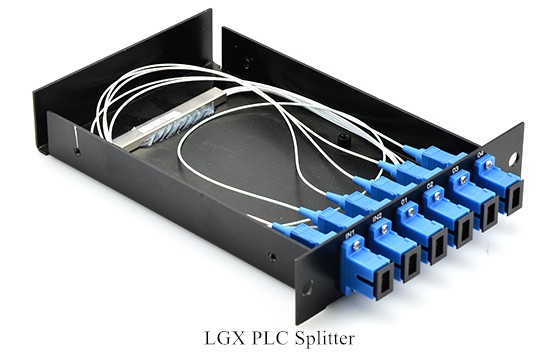

Pembagi PLC LGX

Splitter PLC LGX atau splitter PLC kotak LGX memiliki kotak logam yang kuat untuk menampung splitter PLC. Splitter ini dapat digunakan sendiri atau mudah dipasang di panel patch fiber standar atau enclosure fiber. Kotak logam LGX standar menyediakan metode plug-and-play untuk integrasi dalam jaringan, yang menghilangkan risiko selama instalasi. Tidak diperlukan penyambungan di lapangan atau personel terampil selama pemasangan.

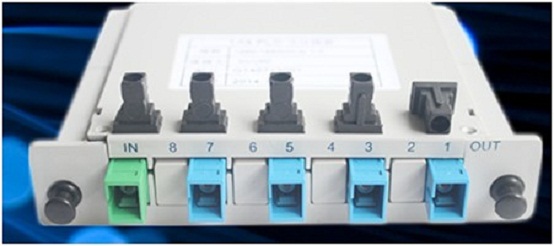

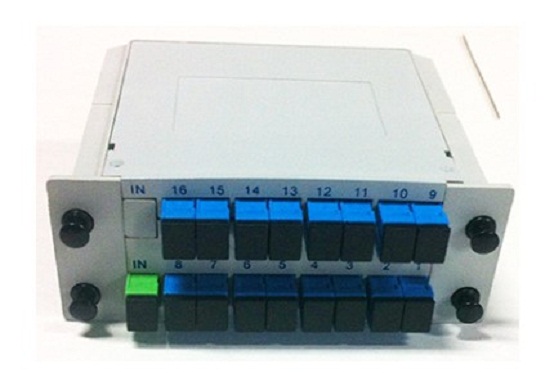

Pembagi PLC Tipe Mini Plug-in

Splitter tipe PLC mini plug-in adalah versi kecilnya dengan desain yang ringkas. Biasanya dipasang di kotak FTTH yang dipasang di dinding untuk distribusi sinyal serat optik.

Splitter PLC tipe di atas biasanya dipasang untuk melayani jaringan PON dan FTTH. 1xN dan 2xN adalah splitter umum untuk aplikasi tertentu. Anda dapat memilih yang tepat sesuai dengan proyek Anda dan jika ada pertanyaan lebih lanjut, jangan ragu untuk menghubungi kami untuk masalah teknis apa pun.
