Panel Patch MPO/MTP ke LC dengan Kepadatan Sangat Tinggi 1U/2U

Rumah Produk 1. Solusi Koneksi FO 1.5 Kotak Terminasi Serat

Panel Patch MPO/MTP ke LC dengan Kepadatan Sangat Tinggi 1U/2U

Panel Patch MPO/MTP ke LC dengan Kepadatan Sangat Tinggi 1U/2U

Panel Kepadatan Tinggi dirancang khusus untuk mengakomodasi pengkabelan dengan kepadatan tinggi di lingkungan Pusat Data dan kantor pusat telekomunikasi kelas atas. Kedalaman Panel Kepadatan Tinggi yang dangkal membuatnya cocok untuk sistem rak tembaga dengan kedalaman rendah atau ODF Telekomunikasi.

Panel MPO 19'' 1U 5 modul 120 port dan 2U 12 modul 288 port berisi modul yang dikontrol dan diuji pabrik yang dapat dipasang di dalamnya. Perakitan MTP - LC untuk memberikan kinerja optik dan keandalan.

Inquiry now

Gambaran Umum Panel Patch MPO/MTP Kepadatan Ultra Tinggi

Fitur Utama

  • ■ Dudukan rak 19 inci, panel dan modul terbuat dari lembaran baja canai dingin.
  • ■ Dengan desain modular dan kepadatan lebih tinggi, modul mini khusus ini dilengkapi hingga 24 port adaptor LC atau 12 port adaptor SC dan dapat beralih ke koneksi MTP/MPO.
  • ■ Kapasitas patch panel 1U mencapai 120F saat terisi penuh dengan 5 modul. Dan kapasitas 2U mencapai 288F saat terisi penuh dengan 12 modul, menghemat lebih banyak ruang untuk pusat data besar dan mengurangi biaya gabungan.
  • ■ Desain pemasangan unik tanpa alat untuk perakitan dan pemasangan yang mudah dan cepat.
  • ■ Modul pra-terminasi dari pabrik, pasang dan mainkan di lokasi, tidak perlu penyambungan serat optik dan pemasangan kabel sehingga menghemat biaya tenaga kerja.
  • ■ Sistem ini juga dapat mendukung penerapan optoelektronik hibrida untuk memenuhi kebutuhan distribusi jaringan arus besar dan arus kecil.

Aplikasi

  • ■ Aplikasi komunikasi data
  • ■ Infrastruktur Pusat Data
  • ■ Jaringan Area Penyimpanan - Fiber Channel
  • ■ Protokol 40 dan 100 Gbps yang sedang berkembang kompatibel

Gambaran Umum Panel Patch MPO/MTP Kepadatan Ultra Tinggi

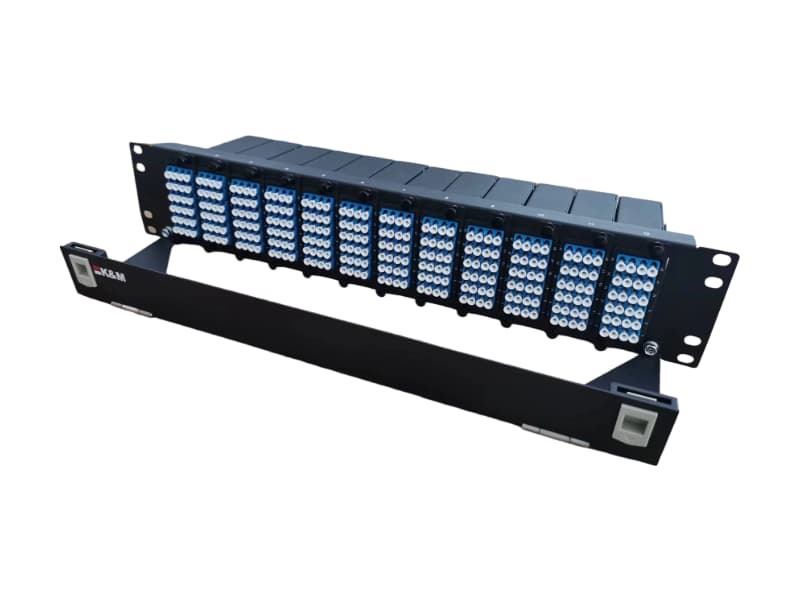

MPO/MTP Patch Panel View 1

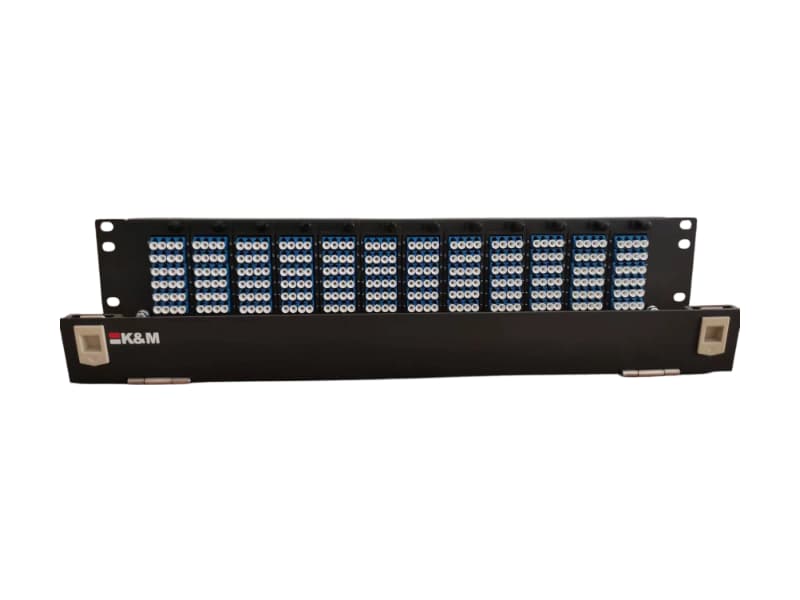

MPO/MTP Patch Panel View 2

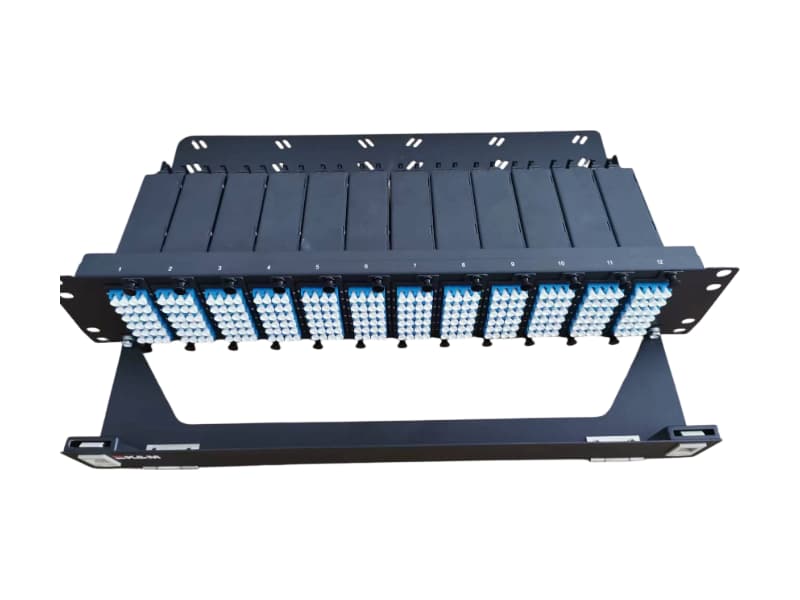

MPO/MTP Patch Panel View 3

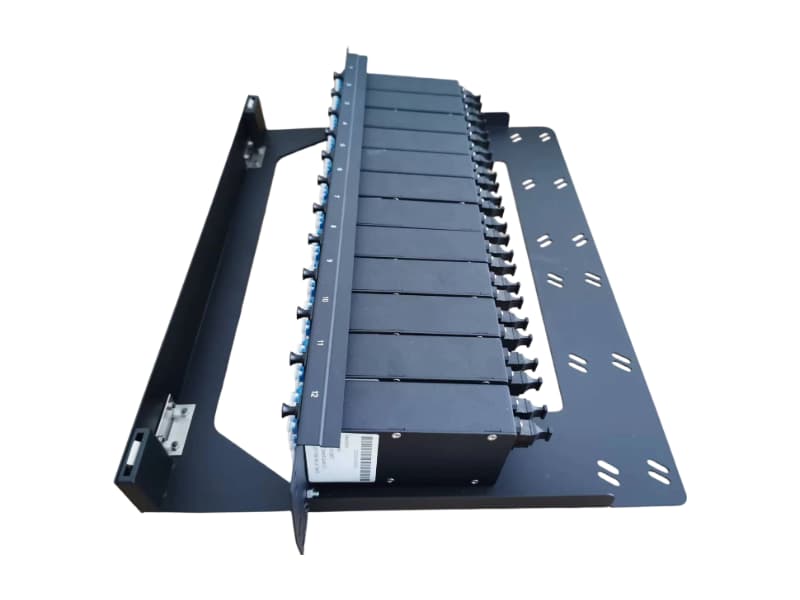

MPO/MTP Patch Panel View 4

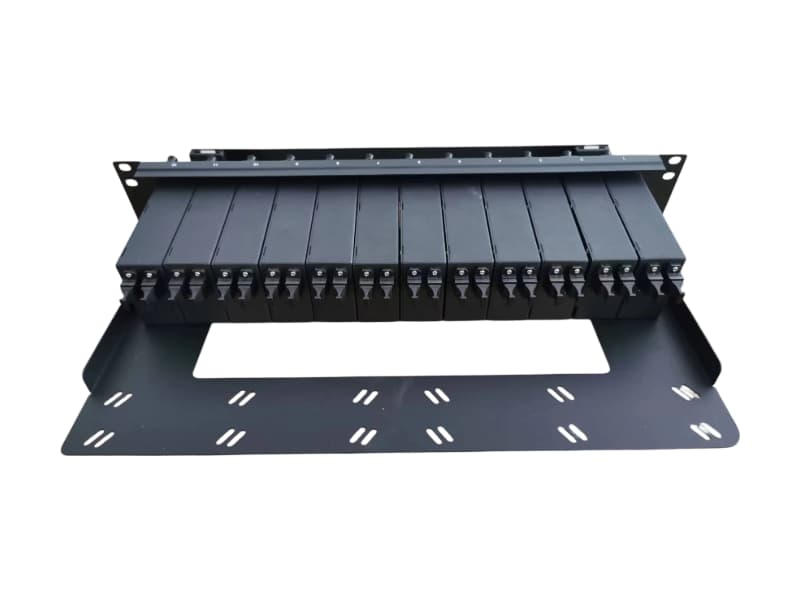

MPO/MTP Patch Panel View 5

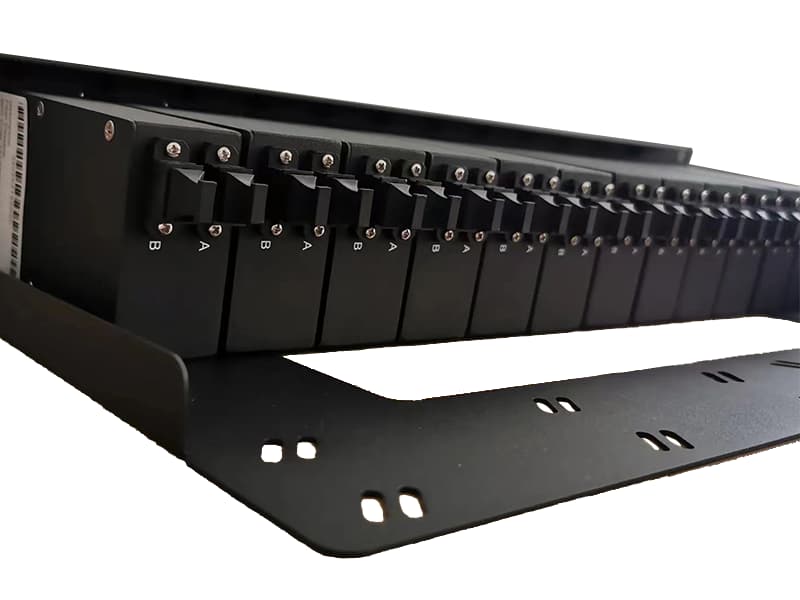

MPO/MTP Patch Panel View 6
MPO/MTP Patch Panel View 7
MPO/MTP Patch Panel View 8

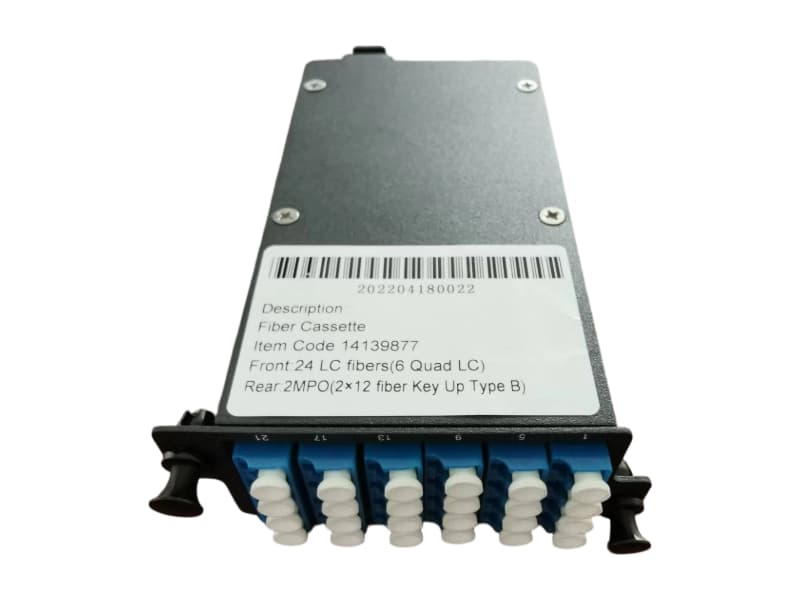

MPO/MTP Patch Panel View 9

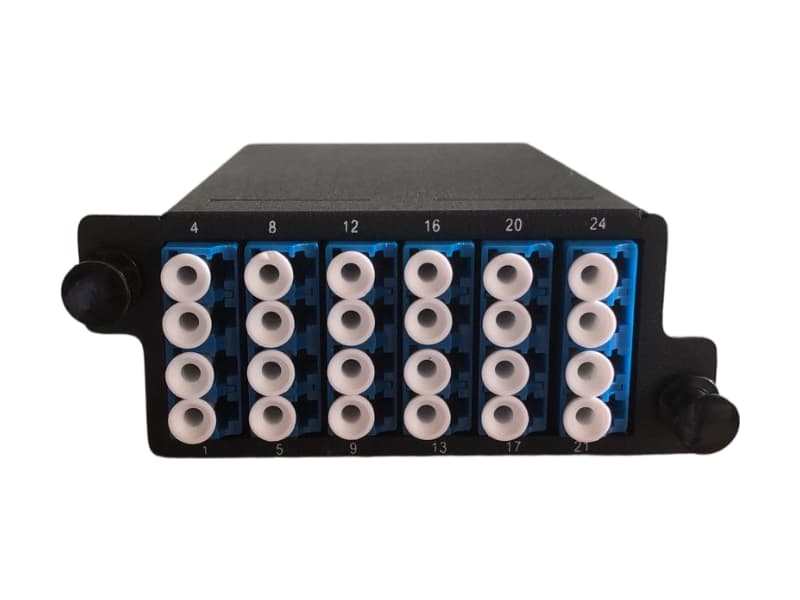

MPO/MTP Patch Panel View 10

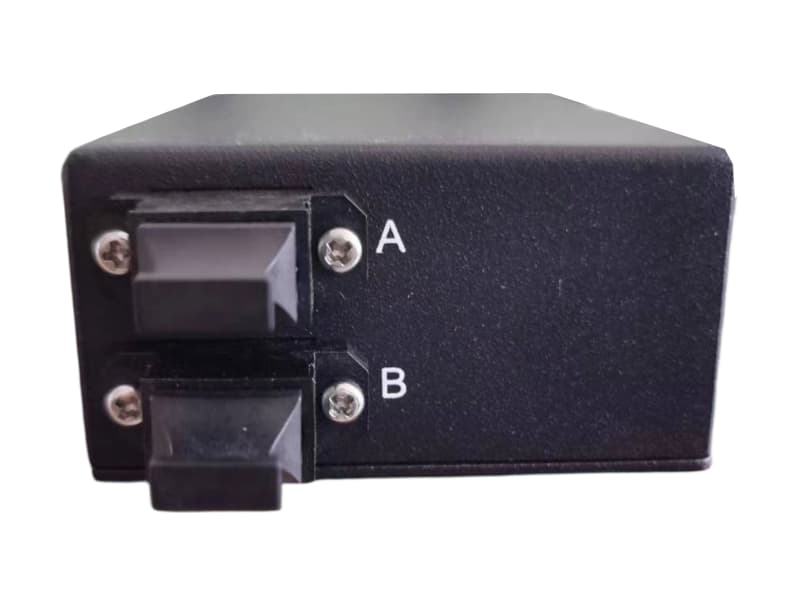

MPO/MTP Patch Panel View 11

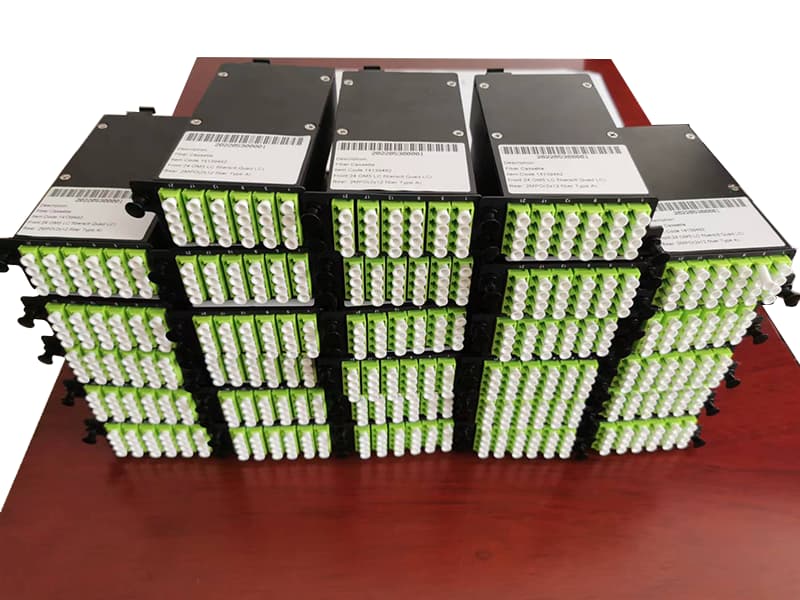

MPO/MTP Patch Panel View 12





Spesifikasi Teknis

Barang1U2U
Dimensi (Lebar x Kedalaman x Tinggi)483mm×335mm×1U483mm×335mm×2U
Suhu Penyimpanan-20°C~+60°C
Suhu Operasional-20°C~+55°C
Kelembaban Relatif≤85%(+30°C)
Tekanan udara70kPa~106kPa

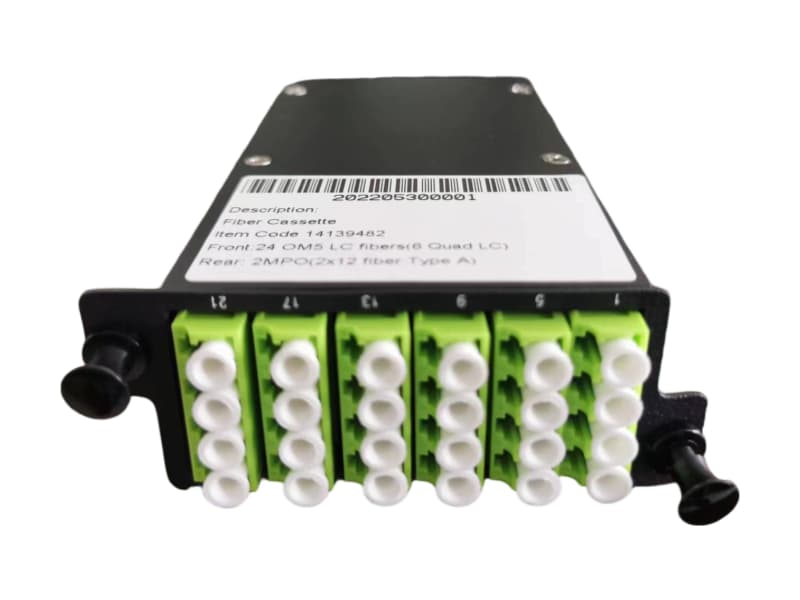

Parameter Modul MPO/MTP-LC

BahanSPCC (lembaran baja canai dingin)
WarnaHitam
Ukuran88W*133D*34Hmm
(depan) Tipe adaptorLC quad (tanpa flensa) × 6 buah
(depan) Warna adaptorAqua: OM3/OM4; Beige: OM1/OM2; Hijau Limau OM5, Biru: SM-UPC; Hijau: SM-APC
(belakang) Tipe adaptorMPO/MTP (Flensa penuh/Berlawanan)
(belakang) Warna adaptorHitam
Konektor ASM: LC-UPC, 0,9mm atau LC-APC, 0,9mm, MM: LC-UPC, 0,9mm
Konektor BSM : MPO/MTP(pria)-APC , MM: MPO/MTP(pria)-PC
Polaritas kabel patchTipe A
Berat0,22 kg

Kinerja Optik

JenisPanjang gelombangModul IL Maks
MTP-LC(MM)850nm/1300nm0,50 dB
MTP-LC(SM)1310nm/1550nm1,30 dB
MPO-LC(MM)850nm/1300nm0,75 dB
MPO-LC(SM)1310nm/1550nm1,50 dB


Bagan port1-port1 Urutan

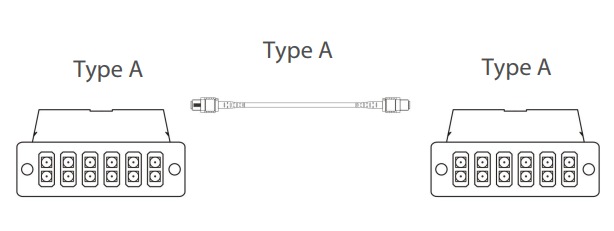

Solusi 1

Kaset 1 : Tipe A
Kaset 2 : Tipe A
Kabel patch MPO: Tipe A





Nomor kasetWarnaNomor kasetWarna
1Biru13Biru
2Oranye14Oranye
3Hijau15Hijau
4Cokelat16Cokelat
5Abu-abu17Abu-abu
6Putih18Putih
7Merah19Merah
8Hitam20Hitam
9Kuning21Kuning
10Ungu22Ungu
11Berwarna merah muda23Berwarna merah muda
12Air24Air

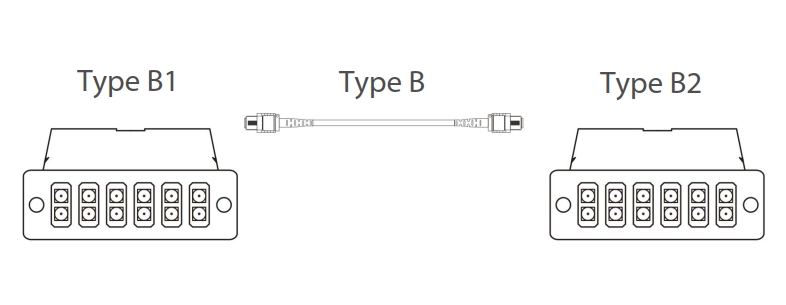

Solusi 2

Kaset 1 : Tipe B
Kaset 2 : Tipe B
Kabel patch MPO: Tipe B





Nomor kasetWarnaNomor kasetWarna
1Biru13Biru
2Oranye14Oranye
3Hijau15Hijau
4Cokelat16Cokelat
5Abu-abu17Abu-abu
6Putih18Putih
7Merah19Merah
8Hitam20Hitam
9Kuning21Kuning
10Ungu22Ungu
11Berwarna merah muda23Berwarna merah muda
12Air24Air

Informasi Pemesanan (Panel)

  Deskripsi Produk:MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X1- ModelMPP2
X2- Bahan BodiSPCC (lembaran baja canai dingin)
X3- Finishing PengecatanB: lapisan cat bubuk dengan hasil akhir matt
X4- Warna LukisanRAL 9005 hitam
X5- Jumlah kabel patch2×12 : 2 buah 12F ; 1×24 : 1 buah 24F ; 1×12 : 1 buah 12F
X6- Konektor AMPO/PC; MPO/APC; MTP/PC; MTP/APC
X7- Konektor BLC/UPC; LC/APC; SC/UPC; SC/APC
X8- Mode SeratG657A1; OM1; OM2; OM3; OM4; OM5
 9- Jumlah Modul1MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10MD; 11MD; 12MD
 10- Jumlah Sekat0BP: tanpa sekat; 1BP: dengan 1 sekat; 2BP: dengan 2 sekat; 3BP, 4BP, dst.
 11- Tinggi Panel1U; 2U
 Catatan: 1. MPP2-1U dilengkapi dengan 5 modul, MPP2-2U dilengkapi dengan 12 modul.
2. Sekat digunakan di tempat modul tidak dipasang.
3. Bingkai kosong tanpa Deskripsi Modul: MPP2-SP-B-9005-EM-1U/2U (1U dan 2U opsional)





Informasi Pemesanan (Modul)

 Deskripsi Produk:MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1- ModelMPM2
2- Bahan BodiSPCC (lembaran baja canai dingin)
3- Finishing PengecatanB: lapisan cat bubuk dengan hasil akhir matt
4- Warna LukisanRAL 9005 hitam
5- Jumlah kabel patch2×12 : 2 buah ukuran 12F ; 1×24 : 1 buah ukuran 24F
6- Konektor AMPO/PC; MPO/APC; MTP/PC; MTP/APC
7- Konektor BLC/UPC; LC/APC
8- Mode SeratG657A1; OM1; OM2; OM3; OM4; OM5

Frequently Asked Questions


Q

 What is the difference between MPO and MTP? Are they compatible?

A: MPO (Multi-fiber Push-On) is a standardized multi-fiber connector format. MTP® is a branded, enhanced version of the MPO connector developed by US Conec, offering improved optical and mechanical performance. The two are physically compatible and interchangeable — an MTP connector can plug into an MPO adapter and vice versa. The interface is the same, though MTP features an elliptical guide pin design (vs. circular on standard MPO) and typically provides better insertion loss performance. In practice, the terms are often used synonymously in the industry
Q

How many fiber connections can this patch panel support?

A: The 1U version supports up to 144 fibers (or 120 LC ports depending on module configuration), while the 2U version supports up to 288 fibers. This is achieved through modular cassettes — each 1U unit accommodates up to 6 modules, and each 2U unit accommodates up to 12 modules. Compared to a standard 1U LC duplex panel (which holds only 24 duplex ports / 48 fibers), this represents a 3× to 6× density improvement.
Q

What is the modular cassette design? Can I mix different fiber types?

A: Yes, the panel features a fully modular design. Each cassette is a factory pre-terminated, plug-and-play module that breaks out an MPO/MTP trunk connection into individual LC ports. Cassettes are available in multiple fiber types — including OM3, OM4, OM5 multimode, and OS2 single-mode — with various polish options (UPC or APC). You can mix and match different cassette types within the same panel to support diverse network requirements in a single rack unit.
