Solusi Total K&M FTTX

Solusi Total K&M FTTX

Gambaran umum FTTx

Berdasarkan jarak antara ONU atau peralatan akses dan pelanggan, FTTx diklasifikasikan sebagai:

FTTC: Serat Optik ke Tepi Jalan

FTTB: Fiber to The Building

FTTH: Serat Optik ke Rumah

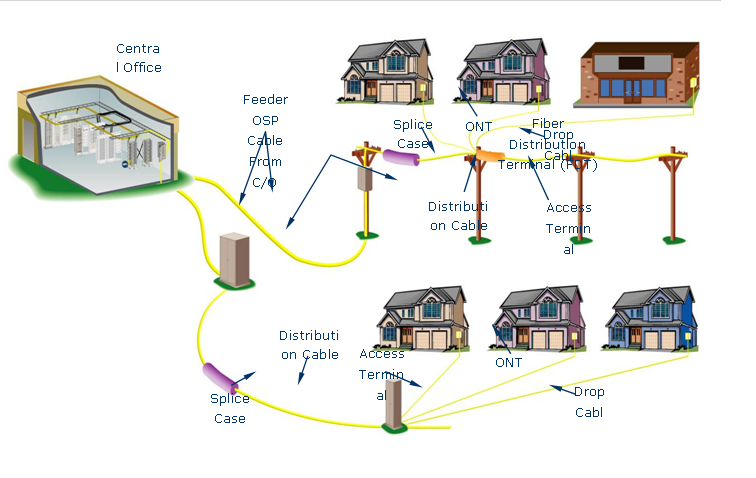

Gambaran umum solusi FTTx_ADC

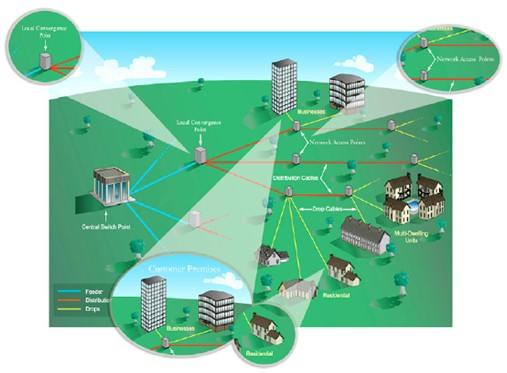

Gambaran umum solusi FTTx_Corning Evolant

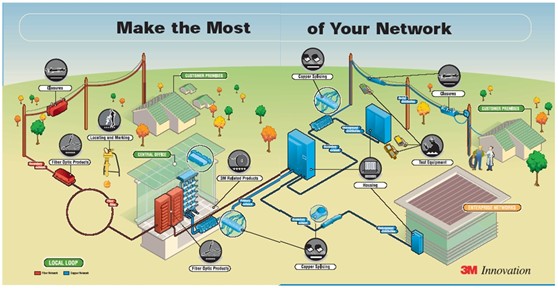

Gambaran umum solusi FTTx -3 M

Gambaran umum FTTx _ Solusi Amerika Utara

Dari struktur jaringan ketiga perusahaan di atas, kita menemukan bahwa:

• FTTx Solutions terutama menyediakan solusi untuk gedung, MDU (Multi-Dwelling Unit) atau vila.
• Node jaringan terdiri dari CSP, LCP yang dekat dengan CSP, NAP yang dekat dengan lokasi pelanggan, dan lokasi pelanggan.
• Pada node, gunakan kabinet CCC fiber luar ruangan atau kotak CCC fiber untuk melakukan crossconnect.
• Pada titik akses, gunakan kabinet distribusi luar ruangan atau Sambatan Penutupane untuk mendistribusikan dan mengelola kabel.
• Amerika Utara memiliki wilayah yang luas dan populasi yang kecil, serta biaya tenaga kerja yang lebih tinggi, sehingga desain produk lebih mengutamakan kemudahan dan kenyamanan pengoperasian.

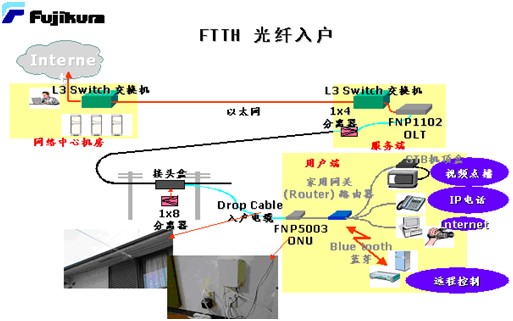

Gambaran umum solusi FTTx _ Jepang

Berdasarkan struktur jaringan perusahaan Jepang di atas, kita menemukan bahwa:

• FTTx Solutions menyediakan layanan untuk gedung dan MDU (Multi-Dwelling Unit).
• Node jaringan terdiri dari CSP, LCP yang dekat dengan CSP, NAP yang dekat dengan lokasi pelanggan, dan Lokasi Pelanggan (sama seperti di Amerika Utara).
• Pada node, gunakan kotak sambungan serat optik untuk melakukan penyambungan silang.
• Pada titik akses, gunakan kabinet distribusi dalam ruangan (yang dipasang di dinding) atau kotak sambungan untuk mendistribusikan dan mengelola.
• Jepang memiliki wilayah negara yang kecil dan kepadatan penduduk yang tinggi di kota-kota besar, sehingga desain produk lebih mengutamakan kepadatan penduduk dan penampilan produk.

Solusi FTTx K&M

Dengan berfokus pada karakteristik geografi dan lingkungan manusia di Tiongkok, FTTx diklasifikasikan menjadi:

• Gedung perkantoran
• MDU
• Vila
• Node jaringan meliputi CSP, LCP, NAP, dan Lokasi Pelanggan.
• Pada node, gunakan fiber outdoor. Kabinet Distribusi Serat atau kotak sambungan untuk menghubungkan silang.
• Pada titik akses, gunakan kabinet distribusi dalam/luar ruangan atau kotak sambungan untuk mendistribusikan dan mengelola.
• Pengoperasian mudah, kepadatan lebih tinggi, dan tampilan produk lebih baik.

K&M FTTx Solutions – Definisi Node Jaringan

• Titik Sakelar Pusat (CSP)
• Titik Konvergensi Lokal (LCP)
• Titik Akses Jaringan (NAP)
• Lokasi Pelanggan

Kabel pita tulang: CSP —— LCP

Kabel distribusi: LCP —— NAPs

Kabel pelanggan: NAPs — Lokasi Pelanggan

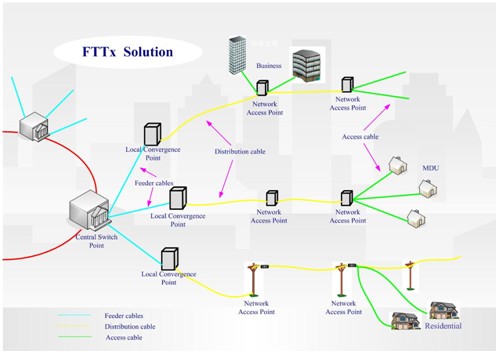

K&M FTTx Solutions – Struktur Jaringan

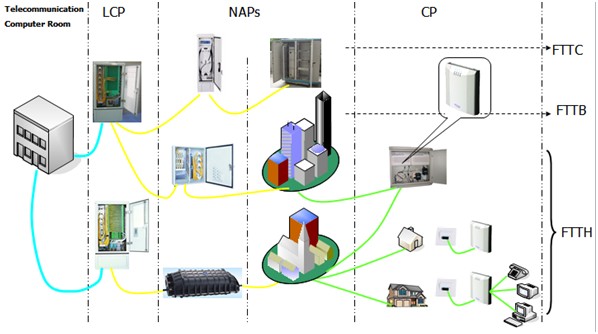

Solusi K&M FTTx – FTTx

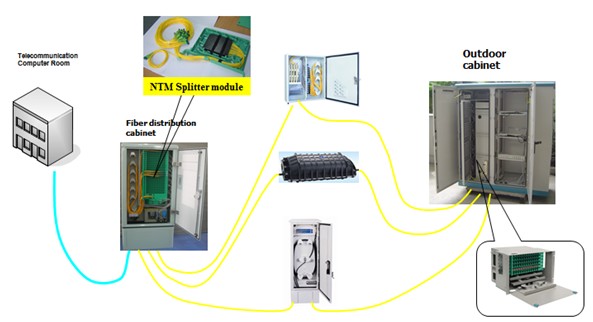

Solusi K&M FTTx – FTTc

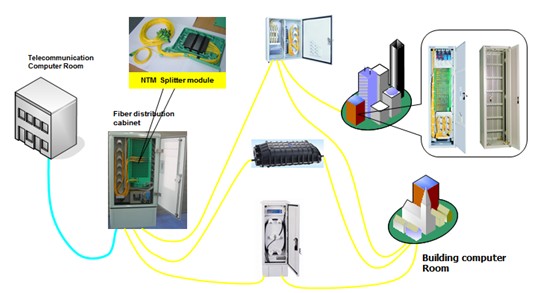

Solusi K&M FTTx – FTTB

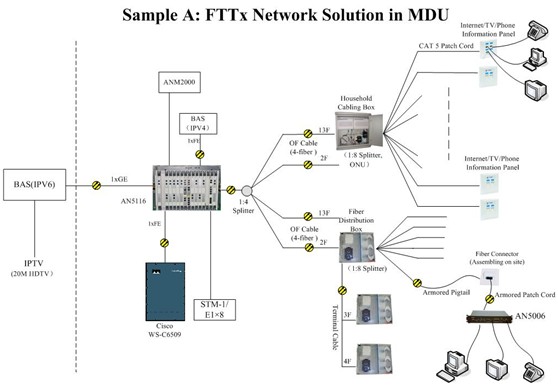

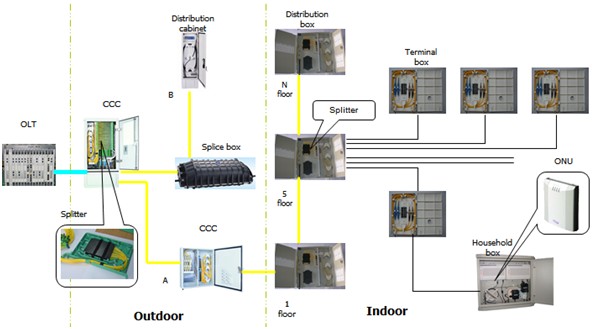

K&M FTTx Solutions – FTTH (MDU)

Proyek K&M FTTx – Proyek Telekomunikasi Shanghai

Blok apartemen tersebut memiliki total 1144 pelanggan.

• Mengadopsi rasio 1:4 dan pembagi 1:8;Splitter dipasang di kantor pusat dan area lantai, dengan total 320 NAP;
• Peralatan HUAWEI EPON, dikonfigurasi dengan 10 terminal PON; OLT di lokasi kantor;
• ONU menggunakan tegangan AC 220V, dan ditempatkan di rumah.
• ONU terletak di rumah, sambungan mekanis, 863 IPTV dan Internet;
• 863 IPTV/25M, Internet kecepatan tinggi/4M, satu untuk switch perangkat lunak.
