Kabel Serat Optik Non-Logam Mandiri [Bentang ADSS-100M]

Rumah Produk 1. Solusi Koneksi FO 1.7 Kabel Serat Optik 1.7-1 Kabel Luar Ruangan

Kabel Serat Optik Non-Logam Mandiri [Bentang ADSS-100M]

Kabel Serat Optik Non-Logam Mandiri [Bentang ADSS-100M]

Kabel serat optik ADSS ini memiliki konstruksi dielektrik sepenuhnya, menggunakan elemen penguat tengah dari Fiber Reinforced Plastic (FRP). Di sekeliling bagian tengahnya terdapat tabung longgar PBT yang diisi dengan gel penahan air, mampu menampung hingga 144 serat optik. Inti kabel dibungkus dengan pita penahan air dan benang penahan air untuk memastikan perlindungan kelembapan yang unggul. Lapisan benang aramid modulus tinggi memberikan kekuatan tarik yang diperlukan, semuanya terbungkus dalam selubung luar High-Density Polyethylene (HDPE) hitam yang tahan lama dan dilengkapi dengan tali penarik untuk akses mudah.

Inquiry now

Kabel Serat Optik Non-Logam Mandiri [Bentang ADSS-100M]

Fitur Utama

  • ■ Konstruksi Sepenuhnya Dielektrik: Sepenuhnya non-logam, membuat kabel kebal terhadap interferensi elektromagnetik (EMI) dan aman dari sambaran petir.
  • ■Kekuatan Tarik Tinggi: Menggunakan benang aramid modulus tinggi untuk menopang instalasi udara yang membentang hingga 100 meter secara andal tanpa memerlukan kawat penopang terpisah.
  • ■Perlindungan Air yang Andal: Dilengkapi sistem penghalang air yang komprehensif, termasuk tabung longgar berisi gel, pita penghalang air, dan benang untuk mencegah masuknya kelembapan.
  • ■Tahan Lama & Tahan Cuaca: Selubung luar HDPE hitam menawarkan perlindungan yang sangat baik terhadap kondisi lingkungan yang keras, dengan kisaran suhu operasi yang telah diuji yaitu -40 ℃ hingga +60 ℃.

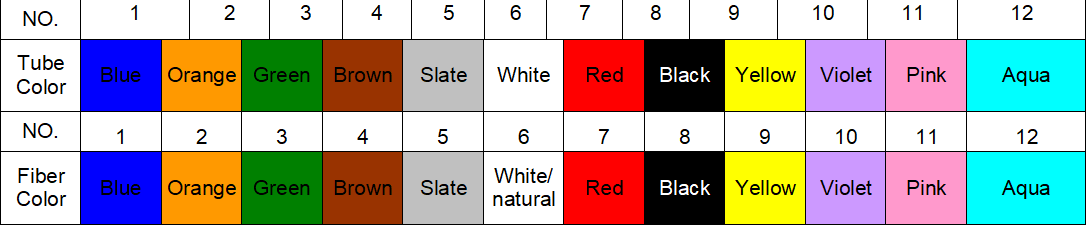

  • ■Pemasangan & Penyambungan yang Mudah: Tali penarik terintegrasi memudahkan pelepasan selubung luar dengan cepat dan aman, sementara tabung dan serat berkode warna standar memungkinkan identifikasi yang cepat.
  •

Aplikasi

  • ■ Jaringan Utilitas Listrik
  • ■ Telekomunikasi Udara
  • ■ Lingkungan yang Keras

ADSS Optical Fiber Cable 100m Span

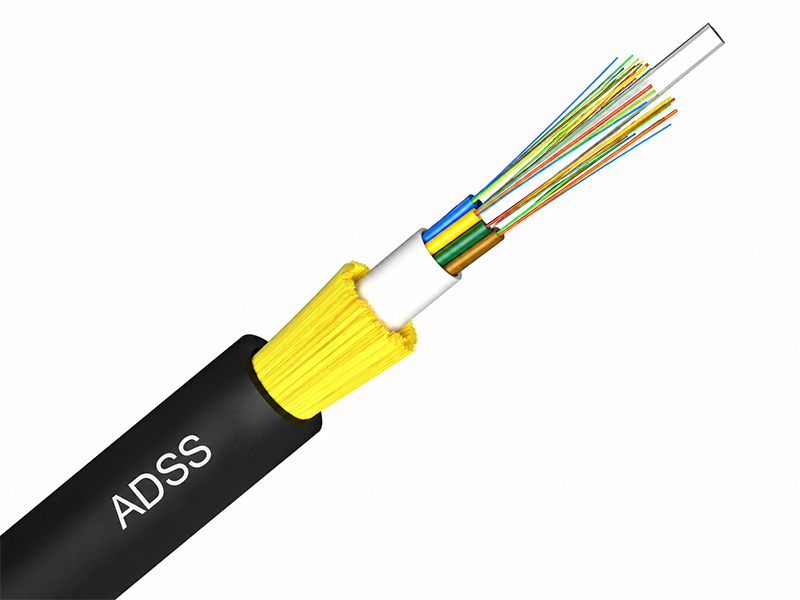

KONSTRUKSI KABEL

Non Metallic Aerial Fiber Optic Cable 100m

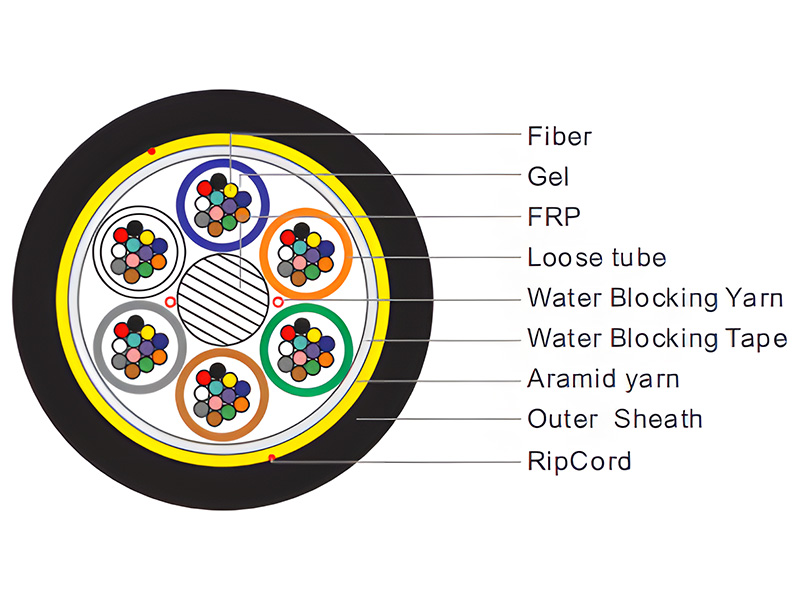

DIAGRAM PENAMPANG MELINTAS



Kinerja Mekanis dan Lingkungan Kabel

TIDAK.BARANGMETODE PENGUJIANKRITERIA PENERIMAAN
1Uji Beban TarikIEC 60794-1-E1-. Beban tarik panjang: 0,5MAT
-. Beban tarik pendek: Seperti MAT
-. Panjang kabel: ≥50m
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
2Uji Ketahanan Terhadap TekananIEC 60794-1-E3-. Beban panjang: 300 N/100mm
-. Beban pendek: 1000 N/100mm
-. Waktu pemuatan: 1 menit
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
3Uji Ketahanan BenturanIEC 60794-1-E4-. Tinggi benturan: 1M
-. Berat benturan: 500g
-. Titik dampak: ≥5
-. Frekuensi benturan: ≥3/titik
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
4Pembengkokan BerulangIEC 60794-1-E6-. Diameter mandrel: 20D (D = diameter kabel)
-. Berat subjek: 25 kg
-. Frekuensi pembengkokan: 30 kali
-. Kecepatan menekuk: 2 detik/kali
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
5Uji TorsiIEC 60794-1-E7-. Panjang: 1 meter
-. Berat subjek: 25 kg
-. Sudut: ±180 derajat
-. Frekuensi: ≥10/poin
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
6Uji Penetrasi AirIEC 60794-1-F5B-. Tinggi tekanan kepala: 1m
-. Panjang spesimen: 3m
-. Waktu pengujian: 24 jam
-. Tidak ada kebocoran melalui ujung kabel yang terbuka
7Uji Siklus SuhuIEC 60794-1-F1-. Langkah-langkah suhu: ＋20 ℃ 、－40 ℃ 、＋70 ℃ 、＋20 ℃
-. Waktu Pengujian: 24 jam/langkah
-. Indeks siklus: 1
-. Peningkatan redaman pada 1550nm: ≤0,1dB
-. Tidak ada retak pada jaket dan kerusakan serat
8Penurunan KinerjaIEC 60794-1-E14-. Panjang pengujian: 30 cm
-. Kisaran suhu: 70±2 ℃
-. Waktu Pengujian: 24 jam
-. Tidak ada senyawa pengisi yang keluar
9Suhu-Suhu Operasional: -40 ℃ ~ +60 ℃
Penyimpanan/Transportasi: -50 ℃ ~+70 ℃
Suhu pemasangan: -20 ℃ ~+60 ℃

RADIUS PEMBENGKOKAN KABEL SERAT OPTIK

Tekukan statis: ≥10 kali diameter luar kabel

Tekukan dinamis: ≥20 kali dari diameter luar kabel.

 SPESIFIKASI TEKNIS

jumlah serat12FO24FO48FO72FO96FO144FO
Tabung LonggarDiameter Luar (mm)1.92.02.12.12.12.2
BahanPBTPBTPBTPBTPBTPBT
Jumlah serat maksimum/tabung121212121212
Jumlah Tabung / Pengisi1/52/44/26/08/012/0
FRP/Pelapisan (mm)2.02.12.22.22.6/3.53,5/6,6
Bahan Penghalang WPita Penghambat Air/Benang Penghambat Air
Anggota kekuatanBenang Aramid Modulus Tinggi
SarungKetebalanTidak. 1,60 mm
BahanHDPE hitam
Diameter luar kabel (mm)9,4±0,29,8±0,210.1±0.210.1±0.211,4±0,214,5±0,2
Berat bersih (kg/km)70727676102155
MAT (N)tahun 1800tahun 1800Tahun 2000Tahun 200022002500
RCD Penurunan AwalHingga 100m, Lendutan 1,0%
Kondisi Beban TerburukKecepatan Angin: Maksimal 30 m/s, Ketebalan Es: 0 mm



 Serat Mode Tunggal

 Serat Mode Tunggal

BARANGUNITSPESIFIKASI
Jenis seratSMTipe OS2, ITU-T G.652.DTipe OS2, ITU-T G.657.A
PeredamandB/km1310nm ≤ 0,34
1383nm ≤ 0,34
1550nm ≤ 0,21
1625nm ≤ 0,23
Dispersi Kromatikps/nm.km1310nm ≤ 3,5
1550nm ≤ 18
1625nm ≤ 22
Kemiringan Dispersi Nolps/nm2.km≤ 0,092
Panjang Gelombang Dispersi NolnmTahun 1300 ~ 1324
Panjang Gelombang Batas (cc)nm≤ 1260
Atenuasi vs. Pembengkokan1625nmRadius 30 mm, 100 cincin ≤ 0,05 dBRadius 15 mm, 10 cincin ≤ 1,0 dB
1310nmRadius 25 mm, 100 cincin ≤ 0,05 dBRadius 15 mm, 10 cincin ≤ 0,25 dB
1550nmRadius 16 mm, 1 cincin ≤ 0,05 dBRadius 10 mm, 1 cincin ≤ 0,75 dB
Diameter Medan Modeum8,7 ~ 9,5 pada 1310nm
9,8 ~ 10,8 pada 1550nm		8,4 ~ 9,2 pada 1310nm
9,3 ~ 10,3 pada 1550nm
Konsentrisitas Inti-Lapisanum≤ 0,5≤ 0,5
Diameter Pelapisum125,0±0,7125,0±0,7
Ketidakbulatan pada Pelapis%≤ 1,0≤ 0,7
Diameter Lapisanum235 ~ 250235 ~ 245
Uji BuktiN≥ 9,0≥ 9,0
Dispersi Mode PolarisasiPs/Ѵkm≤ 0,1≤ 0,1
StandarSerat-serat tersebut dirancang dan diuji oleh TIA/EIA-492CAAB, IEC 60793-2-50 Tipe B1.3, ITU-T G.652.D dan ISO/IEC 11801 Ed.2.2.

KEMASAN DAN TANDA

KEMASAN

Tidak diperbolehkan menggunakan dua unit kabel dengan panjang berbeda dalam satu gulungan, kedua ujung harus disegel. Kedua ujung harus dikemas di dalam gulungan, sisa panjang kabel tidak kurang dari 3 meter.

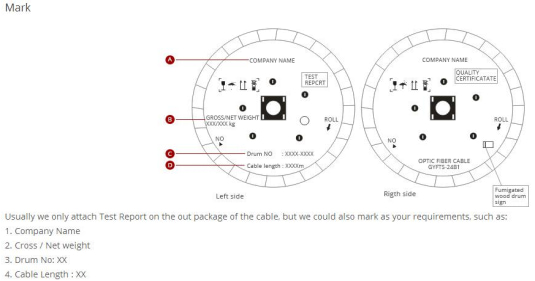

TANDA

Cable Mark: panjang, merek

Keterangan Drum: Pabrikan, kategori kabel, No. drum, panjang, GW, arah putaran, tanggal pembuatan.



144 Core ADSS Aerial Fiber Optic Cable

Diagram Pemuatan Kontainer 1
FRP Center Strength Member ADSS Fiber Cable
Diagram Pemuatan Kontainer 2
Weather Resistant ADSS Telecommunications Fiber Cable



Pertanyaan yang Sering Diajukan


Q Berapakah rentang pemasangan maksimum untuk kabel ADSS ini?
A: Kabel ini dirancang untuk instalasi di udara dengan bentang maksimum hingga 100 meter.
Q Apakah kabel ini dapat dipasang di dekat saluran listrik tegangan tinggi?
A: Ya, kabel ini memiliki konstruksi yang sepenuhnya non-logam dan dielektrik. Hal ini membuatnya sepenuhnya kebal terhadap interferensi elektromagnetik dan sangat aman untuk dipasang di sepanjang saluran listrik.
Q Pada kisaran suhu berapa kabel ini dapat beroperasi?
A: Kabel ini sangat awet dan mendukung rentang suhu operasional -40 ℃ hingga +60 ℃, sehingga cocok untuk kondisi cuaca ekstrem.
